Заводская точность в паспорте сканера измерена в идеальных условиях: стабильная температура, штатная подставка, откалиброванная оптика. На реальном объекте появляются вибрации, перепады температуры, пыль и человеческий фактор — фактическая точность может отличаться от паспортной. Этот гайд — практическая методика проверки сканера на своём объекте без лаборатории: контрольная сфера для локальной точности, измерение известных размеров для быстрой проверки и сравнение с КИМ для промышленного контроля. На всё хватит от 15 минут до пары часов в зависимости от метода. Вы получите таблицу методов с тем, что каждый из них проверяет, сколько занимает и насколько сам точен, а также алгоритм действий, если расхождения вышли за допуск.
Зачем проверять точность на объекте
Проверка на объекте отвечает на три вопроса. Первый: исправен ли прибор после транспортировки — даже штатный кейс не гарантирует сохранность калибровки при жёсткой перевозке, поэтому методику стоит прогонять перед каждой ответственной съёмкой. Второй: держится ли точность в ваших условиях — мороз, цеховые перепады температур и вибрации от работающего оборудования снижают качество облака точек. Третий: достаточна ли точность для допуска задачи — сканер с сантиметровым уровнем не годится на миллиметровый контроль, и лучше узнать это до съёмки, а не при сдаче. Родственный сценарий — проверка б/у 3D-сканера перед покупкой: методика та же, отличается только решение по результатам.
Метод 1: контрольная сфера

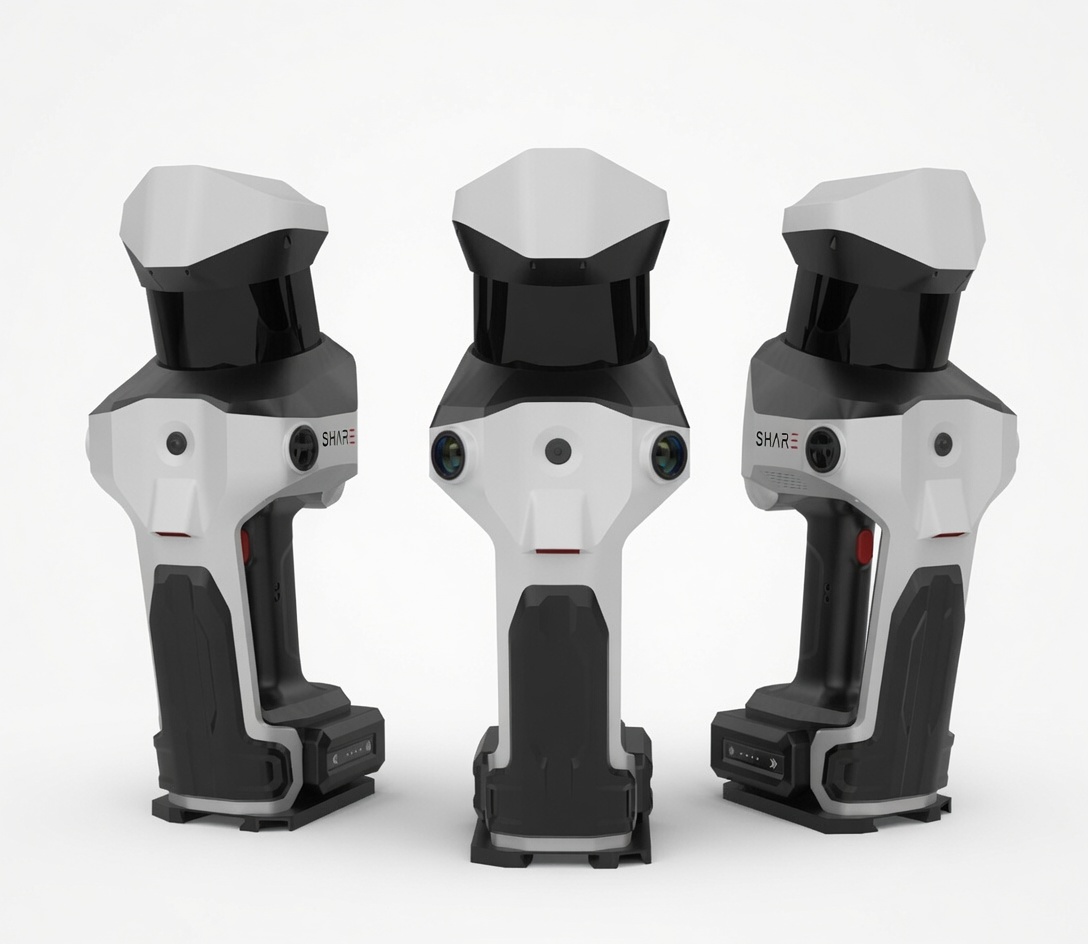

Самый универсальный полевой метод. Возьмите 3–5 сфер известного диаметра — контрольные сферы для сканирования изготавливаются с точностью в десятые доли миллиметра — и разместите их в разных зонах объекта: у входа, в дальнем углу, на высоте. Просканируйте сцену, выделите сферы в ПО и измерьте расстояния между их центрами. Затем сравните их с контрольными значениями, полученными независимо: тахеометром, штангенциркулем по опорной плите или координатами из более точной системы. Отклонения в пределах допуска прибора — например, 1 см у SLAM S100-32 PRO — означают, что сканер держит точность на этом объекте. Метод занимает 20–30 минут и закрывает девять из десяти полевых проверок.
Метод 2: измерение известных размеров
Быстрая проверка «на коленке» — по объекту с достоверно известными размерами. Подойдёт металлическая деталь, обработанная на станке с ЧПУ, или шаг между осями колонн, измеренный рулеткой и штангенциркулем. Сделайте 5–10 контрольных размеров в разных направлениях: по осям и по диагоналям — диагонали ловят деформацию масштаба. Просканируйте объект, измерьте те же размеры в облаке точек и сравните. Порог принятия прост: отклонение не должно превышать паспортную точность прибора плюс допуск самого контрольного измерения. Для промышленного контроля деталей такой проверки недостаточно, а для обмеров, фасадов и исполнительной съёмки — более чем. Занимает метод 10–15 минут и не требует никакого дополнительного оборудования, кроме рулетки.
Метод 3: сравнение с КИМ
Эталонный метод для промышленности: координатно-измерительная машина даёт размеры детали с точностью до микрона, поэтому сравнение с ней — самая строгая оценка сканера. Схема проста: одна и та же деталь измеряется на КИМ и сканером, затем облако точек накладывается на CAD-модель или сетку КИМ в ПО контроля — например, через CloudCompare или встроенные модули производителя. Отчёт показывает карту отклонений по всей поверхности, а не в отдельных точках: видно, где прибор «ведёт» на краях, блестящих поверхностях или в зонах резкого перелома геометрии. Если КИМ рядом нет, её частично заменяет поверенная плита или эталонная деталь с протоколом измерений. Такой подход обязателен при внедрении сканера в контроль качества продукции.
Сводная таблица методов
Таблица помогает выбрать метод под задачу: что каждый из них проверяет, сколько времени занимает и какова точность самого эталона. Для полевой проверки привязки удобно держать под рукой пару опорных точек с известными координатами.
| Метод | Что проверяем | Время | Точность метода |
|---|---|---|---|
| Контрольная сфера | локальную точность и сшивку | 20–30 минут | ±0,1–0,5 мм |
| Известные размеры | масштаб по осям и диагоналям | 10–15 минут | ±0,5–1 мм |
| Сравнение с КИМ | карту отклонений по поверхности | 1–2 часа | до 0,01 мм |
| RTK-контроль | абсолютную привязку облака | 15–20 минут | 1–2 см |
Начинайте с простых методов и наращивайте строгость по мере требований: для обмеров достаточно известных размеров, для приёмки продукции нужна КИМ.
Что делать при расхождении
Если проверка показала отклонения за допуском, не спешите делать вывод о приборе. Сначала исключите методику: повторите измерения, проверьте установку сфер и чистоту оптики, убедитесь, что температура прибора выровнялась с окружающей средой. Затем переснимите объект с большим перекрытием и ровным темпом прохода — при мобильной съёмке резкие рывки и длинные паузы сами по себе снижают точность. Если отклонения устойчиво повторяются, нужна калибровка по регламенту производителя: самостоятельная разборка оптики недопустима. Результаты проверок фиксируйте в журнале — дата, метод, отклонения. Через десять записей вы увидите динамику деградации и успеете отправить прибор на обслуживание до отказа, а не после.
Частые вопросы
Как часто проверять точность сканера?
Перед каждой ответственной съёмкой и обязательно после жёсткой транспортировки или падения кейса. Полную поверку делают по регламенту производителя.
Что делать, если нет сфер и доступа к КИМ?
Используйте измерение известных размеров: обработанная деталь или шаг колонн с рулеткой и штангенциркулем. Для полевых задач этого достаточно.
Какое отклонение считать нормой?
Паспортная точность прибора плюс допуск самого контрольного средства. Превышение означает либо ошибку методики, либо деградацию калибровки.
Влияет ли температура на показания?
Да: перепады вызывают конденсат на оптике и термические деформации корпуса. Дайте прибору акклиматизироваться 10–15 минут перед контрольной съёмкой.
Можно ли доверять паспортной точности?
Как к верхней границе в идеальных условиях. На реальном объекте фактическая точность почти всегда чуть хуже паспортной — поэтому и нужна проверка на месте.
Что даст проверка при покупке б/у сканера?
Реальную картину состояния прибора вместо слов продавца: устойчивые отклонения за допуском — аргумент для торга или отказа от сделки.
Регулярная проверка точности — недорогая привычка, которая защищает от повторных съёмок и спорных приёмок. Сканер под требуемый класс точности поможет выбрать каталог SHARE — от компактного S20 SE с RTK-точностью 0,8 см до S100-32, а для задач с камерами глубины есть линейка Orbbec. Под конкретные допуски модель подбирают через подбор 3D-сканера; типовая конфигурация для полевого контроля — SLAM S100-16 с точностью 1 см: https://luwam.ru/shop/oborudovanie-po-otraslyam/promyshlennost-i-proizvodstvo/slam-s100-16-professionalnyj-lidar-3d-skaner-s-rtk-tochnostyu-1-sm-i-dalnostyu-120-m/
Камеры Orbbec в наличии на LUWAM
- Orbbec Femto Bolt — iToF 4K, замена Azure Kinect — 99 900 ₽

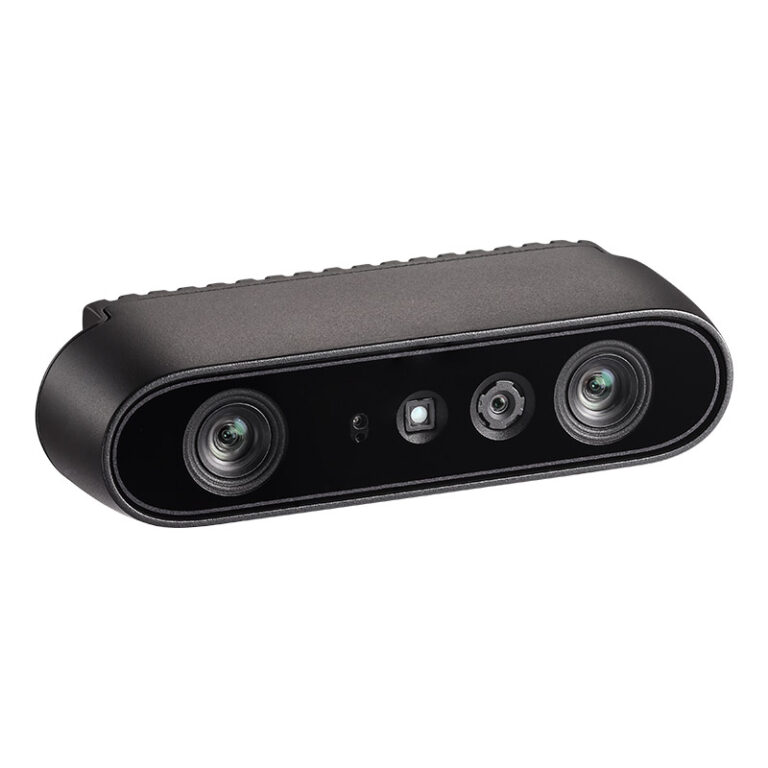

- Orbbec Gemini 335L — стерео для роботов и SLAM — 99 900 ₽
