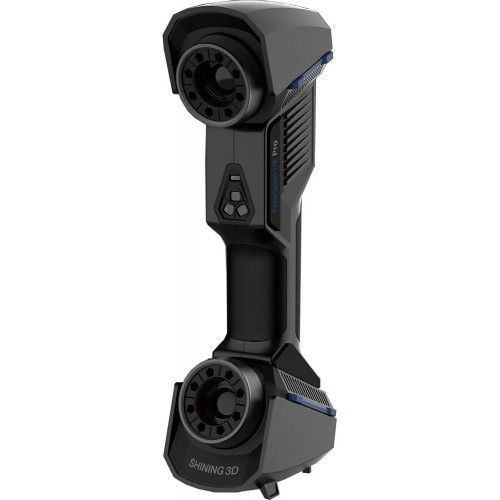

3D сканер Shining 3D FreeScan UE PRO

Короткий ответ: FreeScan UE PRO — метрологический лазерный 3D-сканер: 26+7+1 лазерных линий, точность до 0,02 мм, стабильная объёмная точность с фотограмметрией. Для контроля качества, приёмки оснастки и реверс-инжиниринга ответственных деталей.

Shining 3D FreeScan UE PRO — промышленные и метрологические 3d-сканеый сканер бренда Shining 3D: точность 0.02 мм, скорость 1,850,000 точек/с, синий лазер (26 / 7 / 1 линий). Модель адресована тем, кому нужен рабочий инструмент без переплаты за имя: оцифровка деталей, подготовка моделей к 3D-печати, контроль геометрии и обратное проектирование выполняются быстро и с предсказуемым результатом. Shining 3D — крупнейший китайский производитель 3D-сканеров с 20-летней историей: от настольных моделей до метрологических систем уровня FreeScan.

Ниже — подробный разбор характеристик, сценариев применения и ответы на частые вопросы.

Shining 3D FreeScan UE PRO работает по технологии лазерной триангуляции, источник — синий лазер (26 / 7 / 1 линий). Оптическая схема не касается объекта, поэтому сканировать можно хрупкие, мягкие и ценные предметы без риска повредить поверхность.

Оптический блок: камер — 2. Детализация снимка достаточна для фиксации мелких элементов — от гравировок до крепежа и кромок.

Лазер относится к класс ii (безопасный для глаз): сканировать можно в присутствии людей без защитных очков, что важно при работе с клиентами и на выездных проектах.

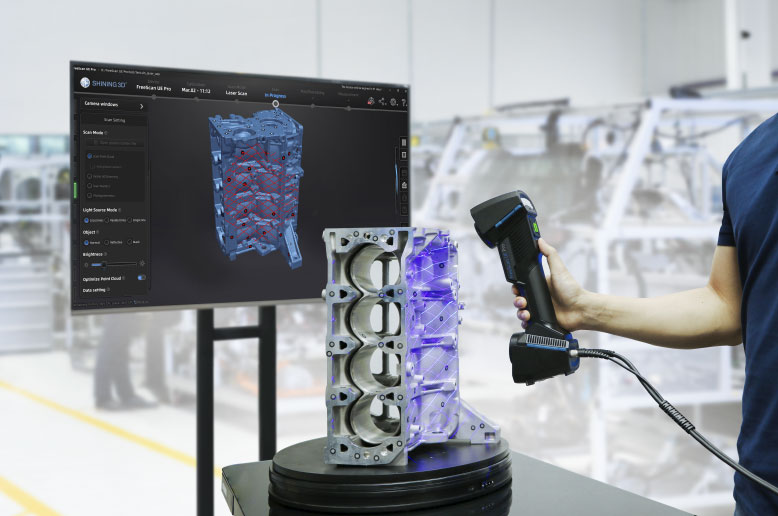

Программная часть — фирменное ПО EXScan / FreeScan с автоматическим выравниванием сканов, редактированием сетки и экспортом в CAD. Готовая сетка экспортируется в открытых форматах и принимается большинством CAD/CAM-систем, слайсеров 3D-принтеров и измерительных пакетов без конвертеров; обновления ПО выходят регулярно, драйверы и SDK открыты.

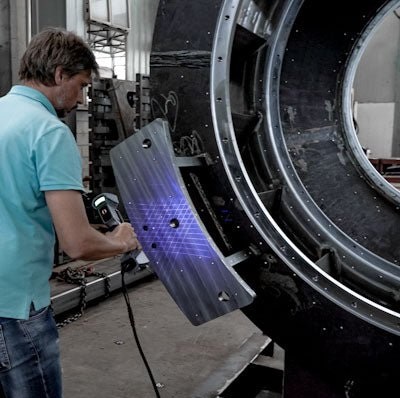

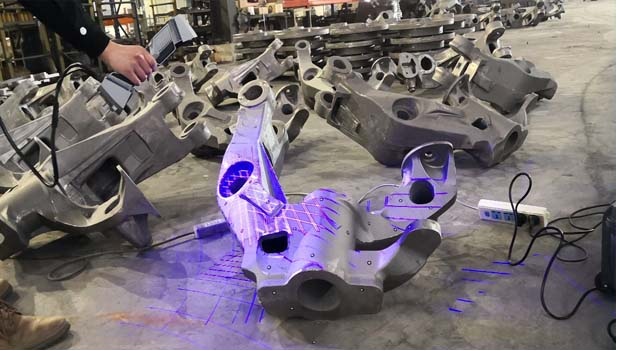

Промышленный сегмент предъявляет жёсткие требования: метрологическая точность, стабильность в цеховых условиях, работа по маркерам и интеграция с измерительным ПО. Эта модель рассчитана на контроль геометрии, реверс-инжиниринг ответственных деталей и задачи, где цена ошибки измерения высока.

За счёт скорости 1,850,000 точек/с типовой объект оцифровывается за минуты, а не часы. Высокий темп съёмки также снижает требования к неподвижности объекта и руки оператора.

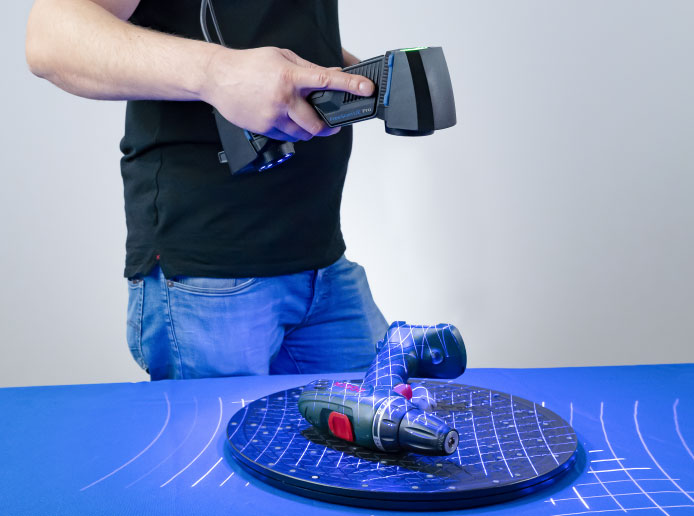

Рабочая геометрия подобрана под реальные задачи: область сканирования — 600×550 мм, комфортная дистанция до объекта — 200-300 мм. Для мелких изделий используются режимы с высокой детализацией, для крупных — широкое поле захвата, так что один прибор закрывает широкий спектр размеров.

Совместимость и подключение: экспорт результатов в OBJ, STL, ASC, PLY, P3, 3MF — эти форматы напрямую открывают CAD- и CAM-системы, слайсеры и измерительное ПО; подключение к компьютеру — USB 3.0; требования к рабочей станции: Win10，64 бит. Видеокарта: карты серии NVIDIA GTX/RTX，выше или равны GeForce RTX 3060. Видеопамять：≥6 G；Процессор：I7-8700. Память：≥32 ГБ.

Ключевой параметр любого сканера — точность, и здесь она составляет 0.02 мм. Для пользователя это изделия, которые после оцифровки стыкуются с реальными деталями: корпуса садятся на место, резьбовые посадки и пазы совпадают с оригиналом.

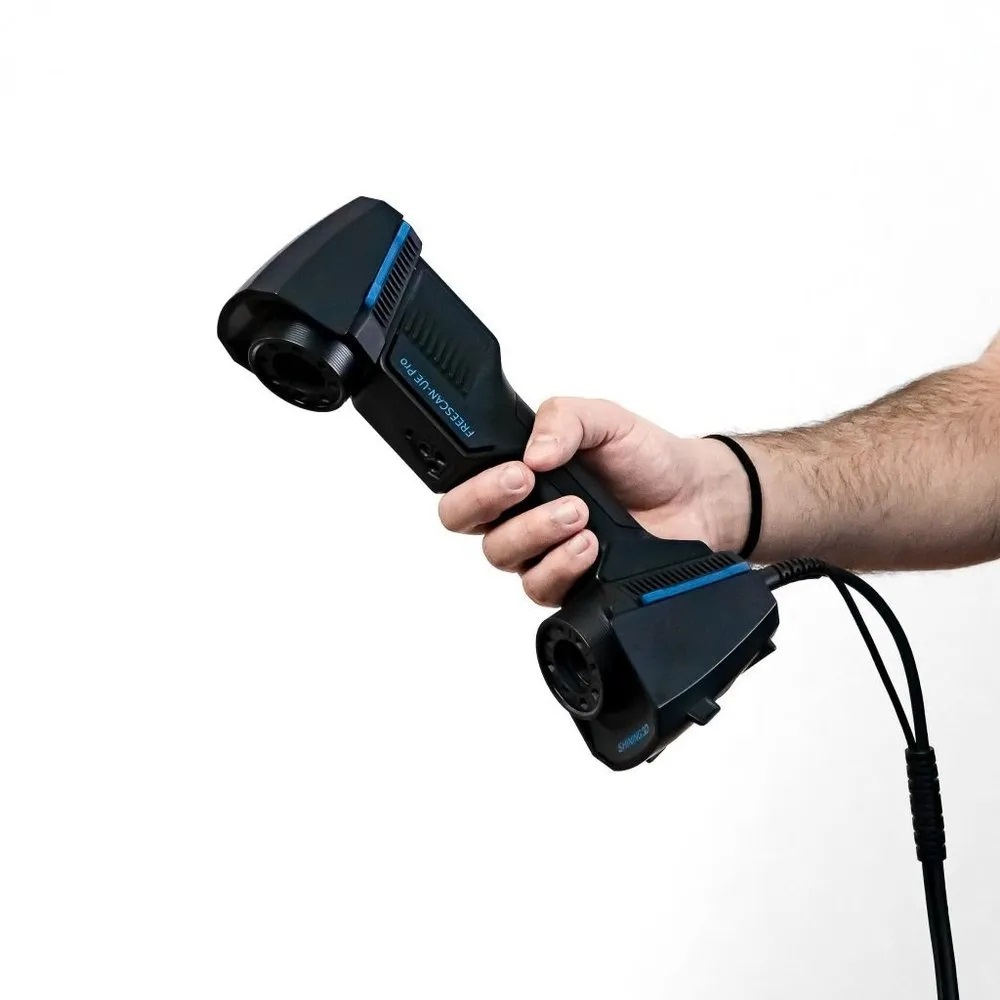

Эргономика и эксплуатация: габариты 298х103,5х74,5 мм, вес 0.840 кг, питание — 12 В, 5,0 А. Небольшая масса снижает усталость оператора при сканировании крупных объектов, когда приходится много двигаться вокруг изделия.

Полные технические характеристики

Смотрите также:
Femto Bolt
Astra 2
Категория: Промышленные и метрологические 3D-сканеры
Обучение и поддержка 3D-оборудования
Услуга 3D-сканирования объектов

Частые вопросы

В каких форматах Shining 3D FreeScan UE PRO выгружает модели?
Экспорт выполняется в форматах OBJ, STL, ASC, PLY, P3, 3MF. Они напрямую открываются в CAD-системах, слайсерах и измерительном ПО — конвертеры не нужны.

Какая точность у Shining 3D FreeScan UE PRO?
Заявленная точность сканирования — 0.02 мм. Этого достаточно для реверс-инжиниринга, контроля геометрии и подготовки моделей к 3D-печати.

Безопасен ли Shining 3D FreeScan UE PRO для глаз?
Да: источник относится к класс ii (безопасный для глаз). Сканировать можно в присутствии людей без специальных средств защиты.

Есть ли гарантия и помощь с запуском?
На всё оборудование предоставляется гарантия, условия гарантийного обслуживания фиксируются в счёте или договоре. Инженеры LUWAM помогают с настройкой и запуском — доступныобучение и техническая поддержка.

Какие сроки и условия поставки?
Срок изготовления и доставки с момента оформления заказа обычно составляет 30–45 дней — он зависит от модели и объёма партии, точный срок менеджер подтвердит при согласовании. Доставка выполняется транспортными компаниями по всей России: до терминала или до двери.

Сравнить с соседями линейки

• 3D сканер Shining 3D FreeScan UE Pro2 — FreeScan UE Pro2 — обновлённая версия: быстрее, удобнее
• 3D сканер Shining 3D FreeScan Trio — FreeScan Trio — бесконтактный режим без маркеров для крупных деталей
• Гибридный 3D-сканер EinScan HX2 — EinScan HX2 — универсальный гибрид, если метрология не главное

Частые вопросы

Чем UE Pro отличается от UE11/UE7?

Количеством лазерных линий и скоростью: UE Pro — 26 крестовых линий (быстрый захват), UE11/UE7 — упрощённые версии дешевле. Точность класса одного.

Нужна ли фотограмметрия?

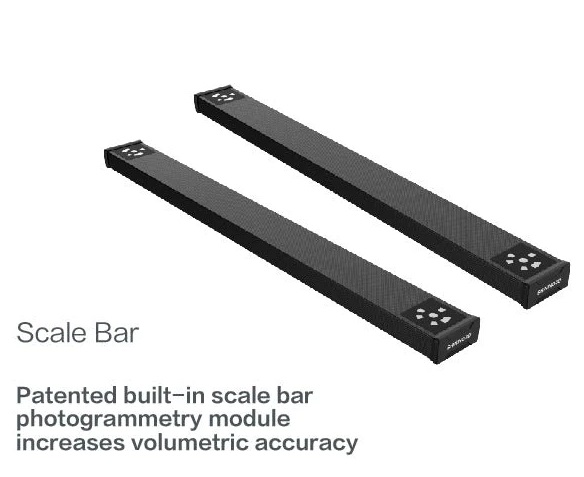

Для деталей длиннее 1–1,5 м — рекомендуем DigiMetric: удерживает объёмную точность и снимает «уплывание» на больших размерах.

Есть ли ПО для контроля качества?

Базово — сканирование и модель; инспекционные модули (сравнение с CAD, GD&T, протоколы) — отдельные пакеты, подберём под вашу задачу ОТК.
