3D CAD по данным 3D-сканирования
Luwam помогает получить геометрию реального объекта и перевести её в рабочий контур CAD: облако точек, mesh, обмерные размеры, основу для SolidWorks, КОМПАС-3D, Inventor, AutoCAD и BIM. Под задачи — ручные 3D-сканеры, камеры глубины и SLAM-системы из каталога, плюс реверс-инжиниринг. Поставка оборудования по России.
Зачем 3D CAD отсканированному объекту
Чертежей часто нет: старое оснащение, импортная деталь, «как сделали на объекте». Ручной обмер даёт отдельные размеры, а не полную форму. 3D-сканирование фиксирует поверхность, а дальше данные готовят под CAD: сечения, поверхности, твёрдое тело или подложку для моделирования.
На выходе — не «красивая картинка», а файлы, с которыми работает конструктор: STEP/IGES, STL/OBJ, DWG, облако точек (E57, LAS) — состав фиксируют в ТЗ.
Типовые задачи
- Реверс-инжиниринг детали и оснастки без исходной документации
- Контроль изделия: сравнение с CAD-эталоном
- Подложка «как есть» для проектирования доработок и ремонта
- Переход от помещения/узла к планам и BIM-контуру
- Подготовка mesh для печати, визуализации и согласований
Как выбирают оборудование под CAD
Мелкая и средняя деталь, точность — ручные 3D-сканеры 3DMakerpro (Seal, Moose Lite, Magic Swift Plus).
Помещения, цех, «как есть» для чертежей — SLAM LiDAR SHARE (S20 SE, S20, S100).
Стационар / робот / цифровой двойник узла — камеры глубины Astra 2, Gemini 335/335L.
Оборудование Luwam для задач 3D CAD
Актуальные позиции каталога. Цены и наличие — на карточках товаров.
Astra 2
3D-камера структурированного света + IMU. Удобна для BIM, сканирования объектов и подготовки данных под моделирование.
В каталог

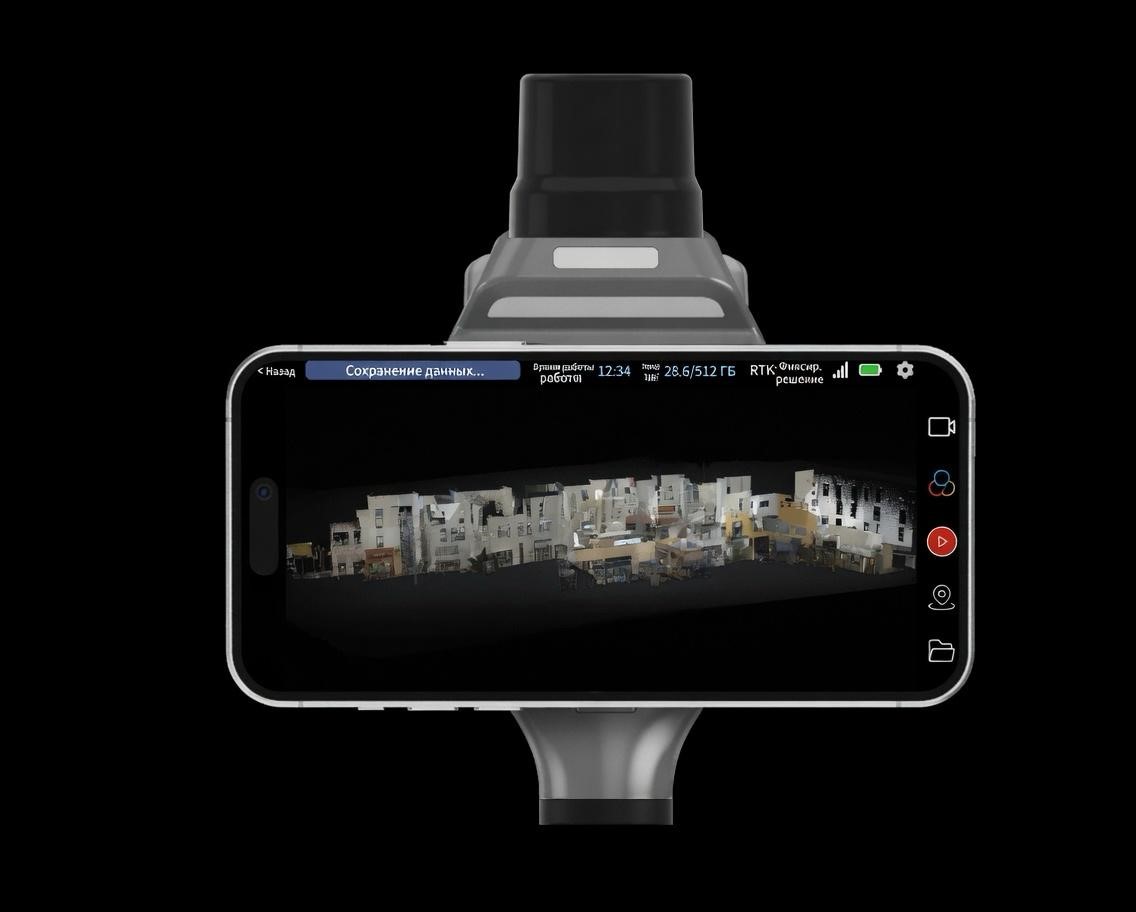

SLAM S20 SE / RTK
Обмер помещений и конструкций «как есть» — основа для планов, сечений и CAD/BIM-подложки.
S20 SE RTK
Gemini 335 / 335L
Стереокамеры глубины для 3D-картографирования, цифровых двойников и сценариев рядом с CAD-пайплайном.
Gemini 335Также: 3DMakerpro Seal 2, Moose Lite, Magic Swift Plus, Gemini 335L, все LiDAR и SLAM.
Luwam закрывает цепочку: съёмка → данные → работа в CAD. Услуги: реверс-инжиниринг, 3D-сканирование объектов, SaaS-обработка.
Частые вопросы
В каких форматах отдают данные для CAD?
Чаще всего: облако точек (E57, LAS/LAZ), mesh (STL, OBJ), при моделировании — STEP/IGES, чертежи DWG/PDF. Список согласовывают до старта.
Можно ли сразу получить твёрдое тело в SolidWorks?
Облако и mesh — быстрый результат. Полноценная параметрическая модель — отдельный этап реверс-инжиниринга. Не для каждой детали нужен «полный CAD».
Чем 3D CAD-задача отличается от простого скана?
Скан даёт геометрию. CAD-задача задаёт допуски, тип модели, ПО заказчика и то, что должно получиться на выходе — иначе файл «не сядет» в процесс.
Остались вопросы?
- Подобрать сканер под CAD и реверс
- Обсудить формат выдачи в SolidWorks / КОМПАС / BIM
- Получить КП на оборудование или услугу
