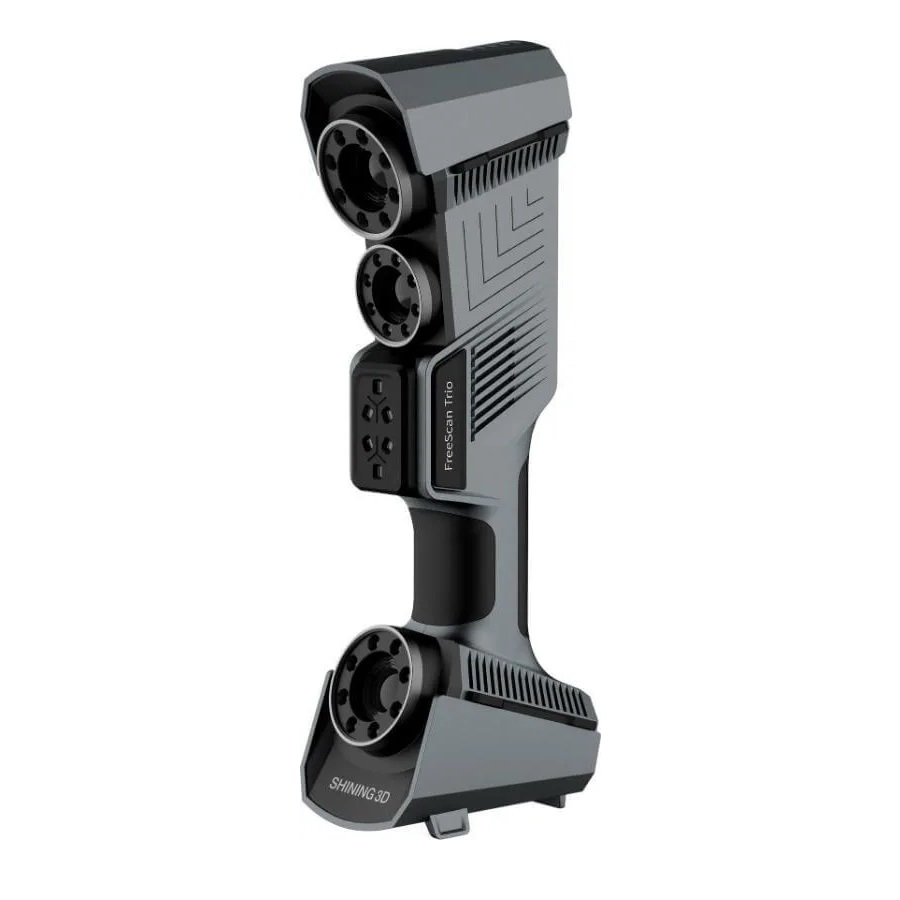

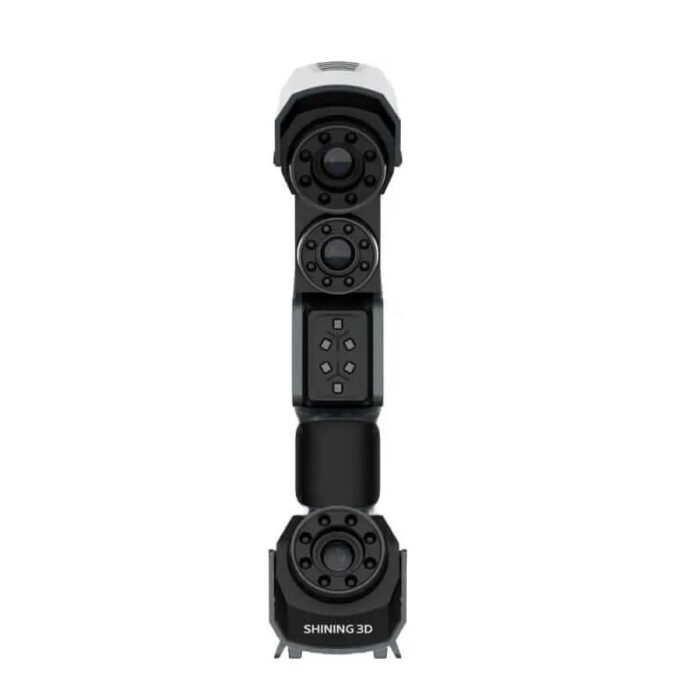

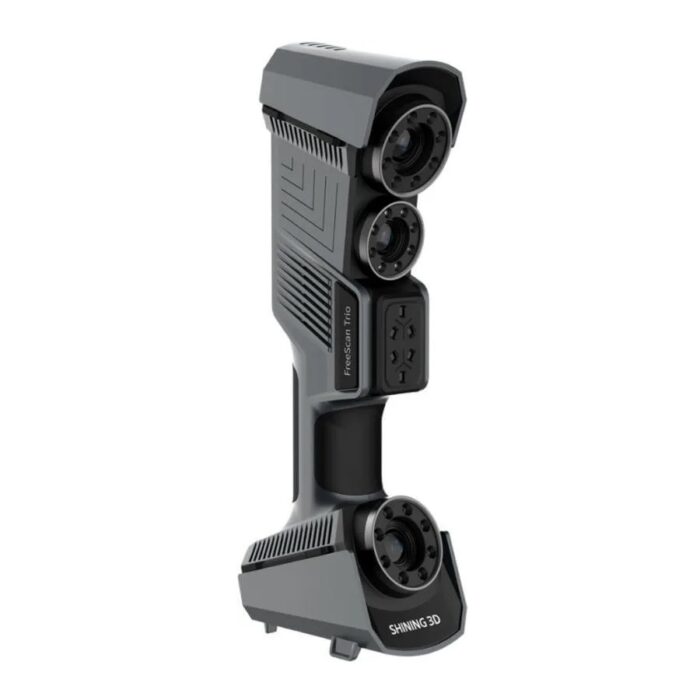

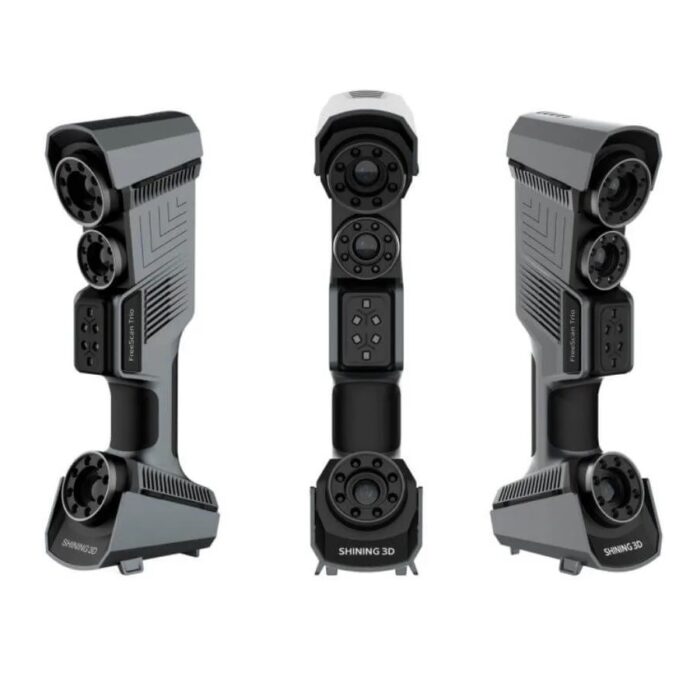

3D сканер Shining 3D FreeScan Trio

Короткий ответ: FreeScan Trio — первый сканер Shining 3D с бесконтактным трекингом: 98 лазерных линий снимают крупные детали без маркеров на объекте. Скорость до 3 млн точек/с, точность 0,02 мм — для серийного контроля корпусных деталей и оснастки.

Представляем Shining 3D FreeScan Trio — решение Shining 3D для 3D-сканирования: точность до 0,02 мм, скорость до 3,010,000 точек в секунду, синий лазер — 98/26/7/1 линий. Shining 3D — крупнейший китайский производитель 3D-сканеров с 20-летней историей: от настольных моделей до метрологических систем уровня FreeScan.

Ниже — подробный разбор характеристик, сценариев применения и ответы на частые вопросы.

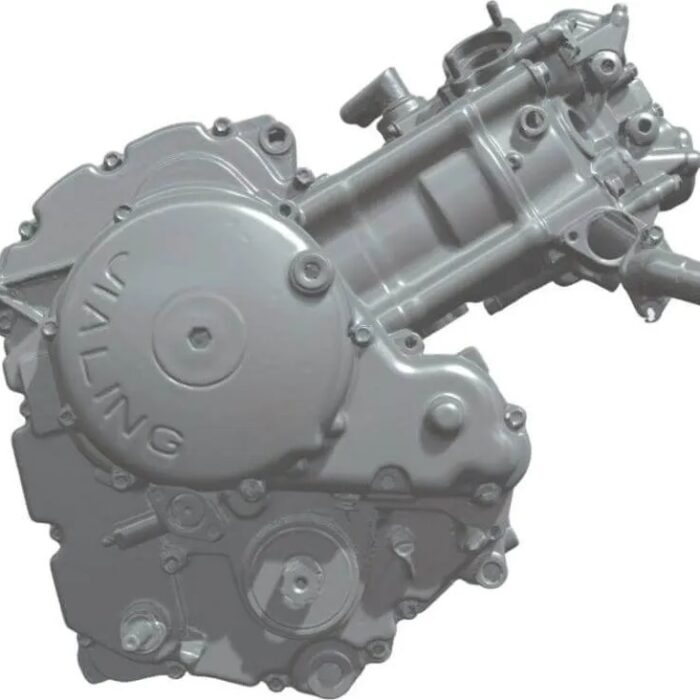

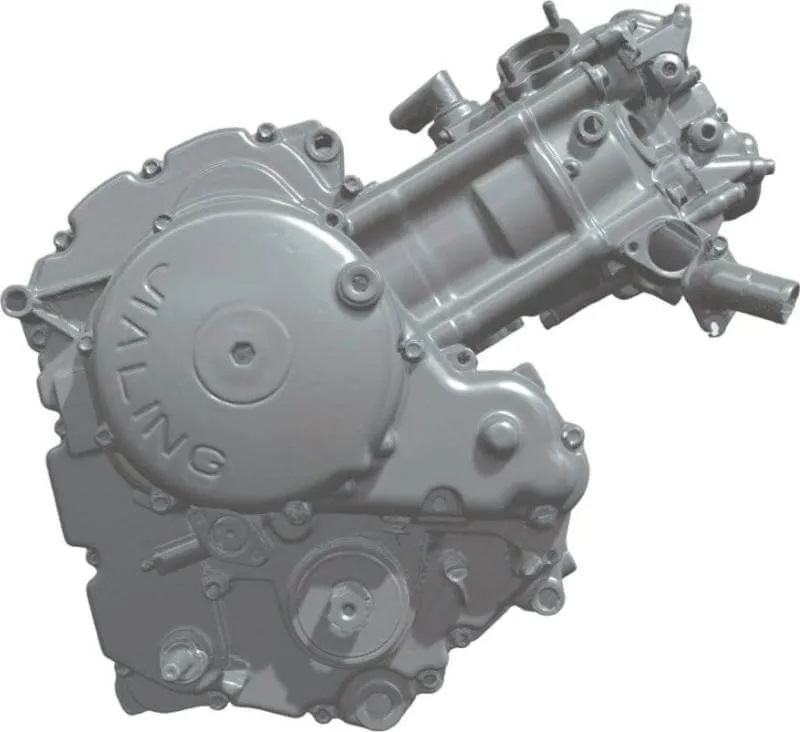

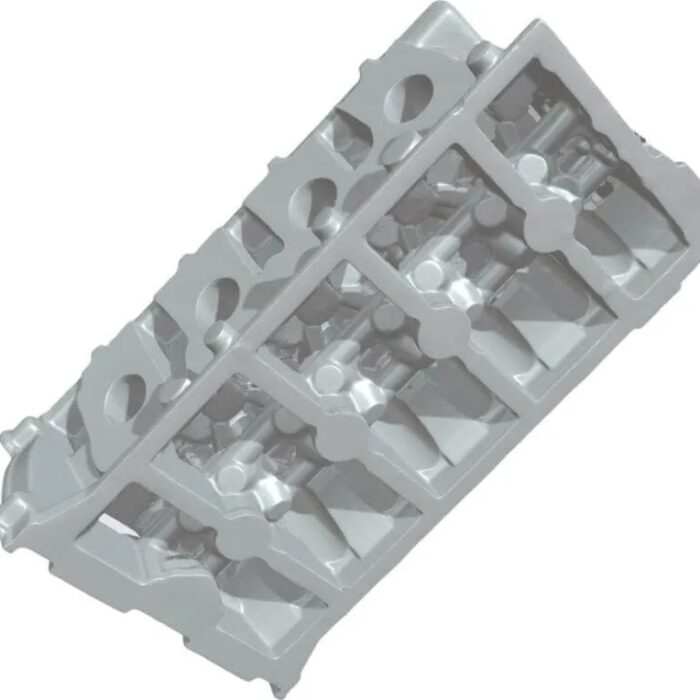

В основе работы Shining 3D FreeScan Trio лежит технология лазерная триангуляция: источником служит синий лазер — 98/26/7/1 линий. Такая схема позволяет получать плотное облако точек даже со сложной геометрии — пазов, рёбер, отверстий и переходов поверхностей, где контактные методы бессильны.

Лазер относится к классу 2 (безопасный для глаз): сканировать можно в присутствии людей без защитных очков, что важно при работе с клиентами и на выездных проектах.

Рабочая геометрия подобрана под реальные задачи: область сканирования — 650×580 мм, комфортная дистанция до объекта — 200-300 мм. Для мелких изделий используются режимы с высокой детализацией, для крупных — широкое поле захвата, так что один прибор закрывает широкий спектр размеров.

Ключевой параметр любого сканера — точность, и здесь она составляет до 0,02 мм. Для пользователя это изделия, которые после оцифровки стыкуются с реальными деталями: корпуса садятся на место, резьбовые посадки и пазы совпадают с оригиналом.

Программная часть — фирменное ПО EXScan / FreeScan с автоматическим выравниванием сканов, редактированием сетки и экспортом в CAD. Готовая сетка экспортируется в открытых форматах и принимается большинством CAD/CAM-систем, слайсеров 3D-принтеров и измерительных пакетов без конвертеров; обновления ПО выходят регулярно, драйверы и SDK открыты.

Скорость сканирования — до 3,010,000 точек в секунду: сбор данных идёт в режиме, близком к реальному времени, поэтому оператор сразу видит наращиваемую модель и понимает, какие зоны уже закрыты.

Типовые пользователи промышленных сканеров — службы главного метролога, ОТК, конструкторские бюро машиностроительных и авиационных предприятий. Результатом работы становятся не просто 3D-модели, а измерительные протоколы, карты отклонений и CAD-модели, пригодные для производства.

Совместимость и подключение: экспорт результатов в STL, PLY, OBJ — эти форматы напрямую открывают CAD- и CAM-системы, слайсеры и измерительное ПО; подключение к компьютеру — USB 3.0; требования к рабочей станции: OS: Win10, 64 bit; графическая карта: серии NVIDIA GTX/RTX, выше или равная GeForce RTX 3060； видеокарта: ≥6G; процессор: I7-10700; объем памяти: ≥64GB.

Оптический блок: камер — 3, с разрешением 5 Мпикс. Детализация снимка достаточна для фиксации мелких элементов — от гравировок до крепежа и кромок.

Эргономика и эксплуатация: габариты 331x120x76 мм, вес 0.985 кг, питание — 12V, 5.0 А. Небольшая масса снижает усталость оператора при сканировании крупных объектов, когда приходится много двигаться вокруг изделия.

Куда дальше уходят данные после сканирования? Самый частый путь — 3D-печать копии или модифицированной версии детали. Второй — реверс-инжиниринг: по сетке строится параметрическая CAD-модель для производства. Третий — контроль качества: сравнение фактической геометрии с эталоном и протокол отклонений. Четвёртый — цифровой архив и визуализация для каталогов, музеев и образования. Один и тот же прибор закрывает все четыре сценария.

Полные технические характеристики

Смотрите также:
3D сканер 3DMakerpro Seal Lite
Gemini 335
Категория: Промышленные и метрологические 3D-сканеры
Реверс-инжиниринг по 3D-сканированию
Услуга 3D-сканирования объектов

Частые вопросы

Какая точность у Shining 3D FreeScan Trio?
Заявленная точность сканирования — до 0,02 мм. Этого достаточно для реверс-инжиниринга, контроля геометрии и подготовки моделей к 3D-печати.

Безопасен ли Shining 3D FreeScan Trio для глаз?
Да: источник относится к класс 2 (безопасный для глаз). Сканировать можно в присутствии людей без специальных средств защиты.

В каких форматах Shining 3D FreeScan Trio выгружает модели?
Экспорт выполняется в форматах STL, PLY, OBJ. Они напрямую открываются в CAD-системах, слайсерах и измерительном ПО — конвертеры не нужны.

Как проходит оплата для юридических лиц?
Мы работаем с юридическими лицами по безналичному расчёту: выставляем счёт, при необходимости заключаем договор поставки. Стандартные условия — 100% предоплата, для крупных партий и регулярных закупок действуют специальные условия. Также возможна работа по лизингу через наших партнёров.

Есть ли гарантия и помощь с запуском?
На всё оборудование предоставляется гарантия, условия гарантийного обслуживания фиксируются в счёте или договоре. Инженеры LUWAM помогают с настройкой и запуском — доступныобучение и техническая поддержка.

Сравнить с соседями линейки

• 3D сканер Shining 3D FreeScan UE PRO — FreeScan UE PRO — классика с маркерами, доступнее
• 3D сканер Shining 3D FreeScan UE Pro2 — FreeScan UE Pro2 — обновлённый универсал
• 3D сканер Shining 3D FreeScan X7 — FreeScan X7 — проверенная базовая метрологическая модель

Частые вопросы

Правда без маркеров?

Да: оптический трекинг по геометрии детали. Условие — достаточно выраженная геометрия; на плоских однородных поверхностях маркеры всё же нужны.

Для каких задач Trio лучше UE Pro?

Серийный контроль крупных деталей: не тратится время на оклейку маркерами и их снятие — на потоке это часы в неделю.

Что по весу и автономности?

Ручной формат для сменной работы; питание от ПК по кабелю. Для полностью беспроводной схемы смотрите EinScan Rigil.
