SLAM-съёмка объектов: как проходит, какая точность и сколько стоит

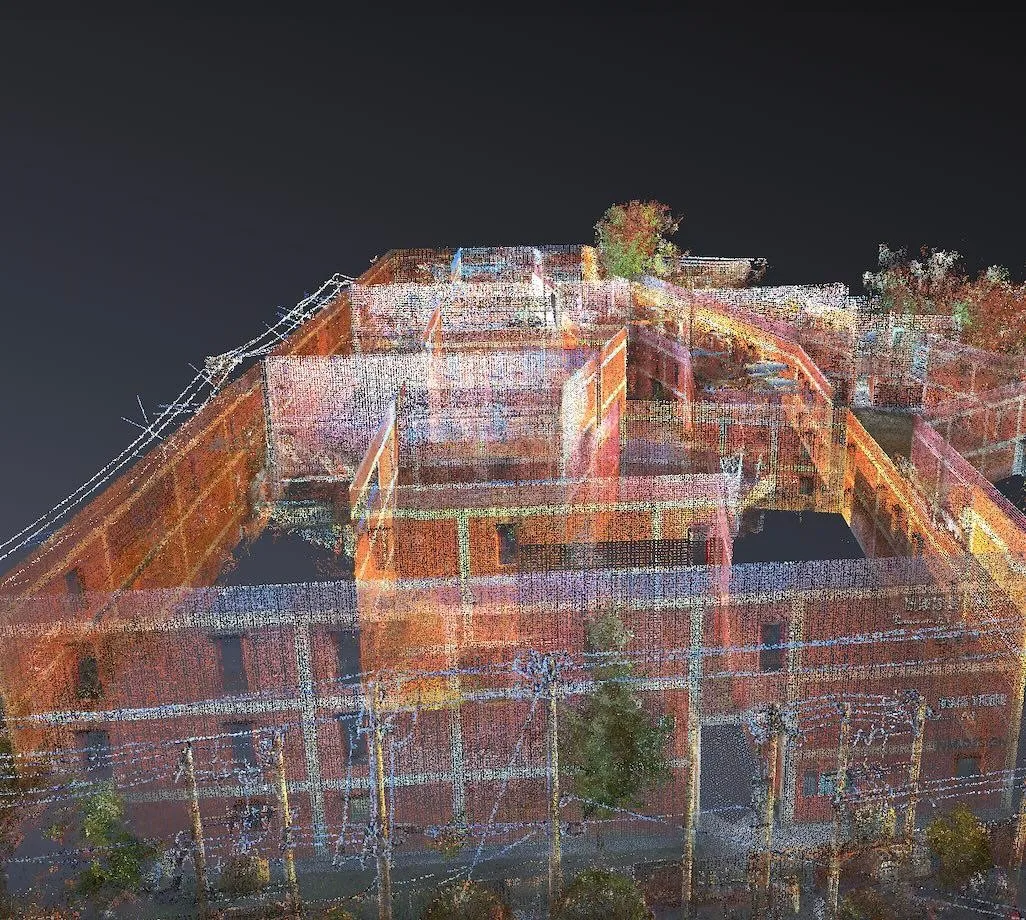

Мобильное лазерное сканирование, при котором прибор сам определяет своё положение в пространстве и собирает облако точек «на ходу». За смену снимают от 3 000 до 15 000 м², точность на объекте — 1–3 см, результат приходит в E57, LAS, RCP и годится для обмерных планов, BIM и контроля строительства.
| Параметр | Значение |
|---|---|
| Площадь за смену | 3 000 – 15 000 м² в зависимости от сложности объекта |
| Точность на объекте | 1–3 см; в координатах с RTK — 2–5 см |
| Форматы результата | E57, LAS/LAZ, RCP, PLY, DWG, IFC, ортофотоплан |
| Оборудование | SHARE Raven Max RTK, SHARE S20, SHARE S100-32 |
| Срок работ | 1–5 дней в зависимости от площади и детализации |
Что такое SLAM-съёмка
SLAM (Simultaneous Localization and Mapping) — это одновременное построение карты и определение собственного положения. В сканере стоят лидары, камеры и инерциальный модуль: прибор «узнаёт» уже пройденные участки, стыкует новые кадры к ним и так собирает единое облако точек без внешних маркеров и без расстановки реперов.
На практике это выглядит так: оператор идёт по объекту с прибором на плече или в руках, прибор пишет данные, а сшивка происходит либо на ходу, либо после съёмки на компьютере. Не нужно останавливаться на каждой точке, как с наземным сканером, и не нужно ставить маркеры, как с фотограмметрией. Именно скорость и дают SLAM-съёмке преимущество на больших объектах: этажи, цеха, склады, терминалы, тоннели.
Ключевое отличие от «обычного» 3D-сканирования: вы снимаете не отдельные сцены, а маршрут. Поэтому качество результата зависит не только от прибора, но и от того, как построен маршрут — об этом ниже, в разделе о точности.
Чем отличается от тахеометра и фотограмметрии
Все четыре метода дают измеримые данные, но решают разные задачи и стоят разных денег. Вот сравнение по тому, что важно на объекте.
| Метод | Скорость | Точность | Условия | Когда выбирать |
|---|---|---|---|---|
| SLAM-сканер | Высокая: 3 000–15 000 м² за смену | 1–3 см на объекте | Нужны текстуры и геометрия, работа в помещении и на улице | Обмеры зданий, BIM, стройка, тоннели, склады |
| Тахеометр | Низкая: десятки точек за день | 2–5 мм на точке | Нужна видимость между точками | Вынос в натуру, геодезическая привязка, контроль осей |
| Фотограмметрия | Средняя, зависит от количества снимков | 1–5 см, сильно зависит от текстуры | Нужен свет и «рисунок» на поверхности | Фасады, карьеры, большие территории |
| Наземный сканер | Средняя: станции с перестановками | 2–6 мм | Нужны стоянки и перекрытия | Промышленная метрология, сложные узлы |
Вывод простой: если нужна миллиметровая метрология одной детали — это наземный сканер. Если нужен весь объект целиком, с планами и BIM, — SLAM быстрее и дешевле в пересчёте на квадратный метр. Подробнее о выборе прибора — в статье про точность SLAM-сканера.
Как проходит съёмка: этапы
Работа делится на шесть этапов. Понимание этих этапов помогает заказчику правильно поставить задачу и не получить на выходе «красиво, но непригодно для проекта».
1. Постановка задачи и сбор исходных данных
Нужно понять, что именно требуется: обмерные планы, BIM-модель, объёмы, контроль геометрии или мониторинг деформаций. От этого зависит детализация и способ привязки. Заодно запрашиваются существующие чертежи и данные о конструкции — они помогают проверить результат.
2. Маршрут и подготовка объекта
Оператор заранее планирует маршрут так, чтобы не было «слепых» зон: замкнутые контуры, проходы по коридорам, съёмка лестниц и сложных узлов с двух сторон. На действующих объектах (склад, аэропорт) маршрут согласуют с режимом работы.
3. Полевая съёмка
Проход с прибором. В среднем 1 000–3 000 м² в час на простом объекте, меньше — на сложном: с перегородками, стеллажами, большим количеством оборудования.
4. Привязка к координатам
Если результат нужен в городской системе координат или в координатах площадки, используется RTK-приёмник: облако «садится» в МСК без маркеров. Как это устроено — в материале про RTK-привязку без маркеров.
5. Обработка и сшивка
Сшивка, фильтрация шумов, удаление лишнего (люди, техника), раскраска по текстурам. На этом этапе проверяется замкнутость маршрута: если расхождение в замке больше допустимого, съёмку переделывают.
6. Выдача и проверка
Заказчик получает облако, планы, разрезы, при необходимости — модель. Проверка делается по контрольным промерам: 10–20 расстояний рулеткой или тахеометром.
Какая точность на объекте
Точность SLAM — не одно число. Она зависит от площади, наличия замкнутых контуров, текстур и того, есть ли привязка к координатам. Ориентиры ниже.
| Объект | Точность | Что влияет |
|---|---|---|
| Квартира, офис, этаж | 1–2 см | Много мелких помещений — важна замкнутость маршрута |
| Фасад здания | 2–3 см | Высотность, блики, стекло; RTK даёт привязку |
| Склад, цех | 1–3 см | Стеллажи и техника создают «тени» |
| Тоннель, коридор | 2–5 см на 200 м | Однородная геометрия — главный риск накопления ошибки |
| Карьер, площадка | 3–5 см | Масштаб и отсутствие замкнутых контуров |
| Аэропорт, терминал | 2–4 см | Большие открытые пространства, стекло, движущиеся люди |
Практическое правило: если требуется точность лучше 1 см на весь объект — SLAM используют как основу, а ответственные узлы добирают наземным сканером или тахеометром. Это дешевле, чем снимать всё миллиметровым прибором, и точнее, чем «растягивать» SLAM за пределы его возможностей.
Где применяется
SLAM-съёмка выгодна там, где много площади и важна скорость: пока объект нужен «вчера», тахеометр физически не успевает.
Обмеры зданий и помещений
Планы этажей, разрезы, площади, высоты, ведомости помещений — всё, что раньше делали рулеткой за неделю, снимается за день. Подробный разбор — в статье обмер здания SLAM за день.
BIM и реконструкция
Scan-to-BIM: облако точек становится основой модели существующего здания — для реконструкции, капремонта или нового проекта. О процессе — из SLAM-облака в Revit и в материале BIM-обмер торгового центра.
Стройка и контроль
Фиксация этапов, сравнение «проект — факт», объёмы земляных работ, мониторинг деформаций. Для больших площадок SLAM комбинируют с аэросъёмкой.
Склады и логистика
Обмер склада, проверка высот стеллажей, планирование зон хранения, проверка после перепланировки. Отдельный разбор — на странице 3D-съёмка складов.
Аэропорты и вокзалы
Терминалы, багажные системы, перроны: большие площади, работа в действующем режиме, требования к безопасности. См. 3D-съёмка для аэропортов.
Тоннели, ЛЭП, промышленные объекты
Однородные протяжённые объекты требуют особого маршрута и контроля накопления ошибки — об этом в разделе про точность и в статье про проверку точности сканера.
Оборудование: SHARE и связка с Orbbec
Для SLAM-съёмки мы используем линейку SHARE: от портативных моделей до RTK-версий с привязкой в координатах. Выбор зависит от объекта и требований к точности.
| Модель | Дальность | Точность | Когда выбирать |
|---|---|---|---|
| SHARE Raven Max RTK | до 120 м | до 1 см на объекте | Крупные объекты, привязка в МСК без маркеров |
| SHARE S20 | до 120 м | лучше 1 см | Интерьеры, фасады, работа в связке с RTK |
| SHARE S100-32 | до 120 м, 32 канала | 1–2 см | Плотное облако, сложные промышленные объекты |
Второй сценарий — гибрид: SLAM даёт общую геометрию, а камеры глубины Orbbec добавляют детализацию и работают в реальном времени на роботе или стационарно. Описание схемы — в статье SLAM плюс камеры глубины, а про выбор камер — в материале ToF или стерео.
Что на выходе
Результат зависит от задачи, но базовый набор выглядит так:
- Облако точек в E57, LAS/LAZ или PLY — измеримая основа всех остальных продуктов.
- Планы и разрезы в DWG — по ним работают проектировщики и строители.
- BIM-модель в RVT/IFC — для реконструкции и эксплуатации.
- Ортофотоплан фасада или пола — для обмерных чертежей и отчётности.
- Ведомости — площади, объёмы, отклонения от проекта.
Важно, чтобы заказчик заранее сказал, в каком формате ему нужен результат: «облако» и «модель» — это разные бюджеты и сроки.
Сколько стоит и от чего зависит
Цена считается не «за квадратный метр», а по объёму работ: площадь, детализация, необходимость привязки, сложность объекта и требуемый продукт. Ориентиры для планирования бюджета:
| Работа | Ориентир по срокам | Что влияет на цену |
|---|---|---|
| Обмер квартиры или офиса | 2–6 часов | Площадь, количество помещений, необходимость планов |
| Обмер этажа или небольшого здания | 1 день | Сложность планировки, наличие коммуникаций |
| BIM-обмер здания | 3–10 дней | Площадь, детализация модели, требования к LOD |
| Промышленный объект, цех | 2–5 дней | Оборудование, стеллажи, требования к точности |
| Привязка в МСК (RTK) | +2–4 часа | Наличие покрытия, удалённость базовой станции |
Разбор ценообразования по статьям — в материале сколько стоит лазерное сканирование. Там же — что входит в стоимость и за что обычно берут доплату.
Как проверить качество работ
Пять критериев, по которым принимают результат, не заглядывая в приборы:
- Контрольные промеры. 10–20 расстояний, измеренных рулеткой или тахеометром, сравниваются с облаком. Расхождение больше 2–3 см — повод разбираться.
- Замкнутость маршрута. Если съёмка шла по кольцу, расхождение в точке старта должно быть в пределах допуска.
- Полнота. Нет «дыр» в облаке: проверяются углы, лестницы, закутки, пространства за стеллажами.
- Привязка. Если заявлены координаты — контрольные точки должны совпадать с известными реперами.
- Форматы и структура. Облако не «сшито в кашу», а разбито по этажам и помещениям, если это заявлено.
Частые вопросы
Сколько времени занимает SLAM-съёмка объекта?
Квартира или офис — 2–6 часов, этаж или небольшое здание — день, BIM-обмер крупного объекта — 3–10 дней с обработкой. Точный срок зависит от площади, сложности планировки и требуемого результата.
Нужны ли маркеры и реперы?
Нет. SLAM-сканер сам определяет положение в пространстве и сшивает кадры по геометрии и текстурам. Маркеры не нужны, а привязка к координатам делается через RTK — об этом есть отдельная статья.
Можно ли снимать действующий склад или аэропорт?
Да, съёмка не требует остановки работы. Маршрут согласуется с режимом объекта, а люди и техника в кадре потом фильтруются при обработке. На действующих объектах это стандартная практика.
Подходит ли SLAM для улицы и больших территорий?
Да, но точность зависит от масштаба: на площадках и карьерах разумно комбинировать SLAM с аэросъёмкой и RTK-привязкой. Для территорий в сотни гектаров чаще выбирают аэрофотограмметрию, а SLAM — для наземных деталей.
Можно ли сразу получить BIM-модель?
Облако точек — это исходные данные, модель строится отдельно. Сроки и стоимость зависят от требуемого уровня детализации. Процесс описан в статье про Scan-to-BIM.
Что делать, если нужна точность лучше 1 см?
SLAM используют как основу для общей геометрии, а ответственные узлы добирают наземным сканером или тахеометром. Так дешевле и точнее, чем снимать весь объект миллиметровым прибором.
