Обзор FreeScan UE PRO: метрологический сканер для ОТК

FreeScan UE PRO — промышленный лазерный сканер Shining 3D для контроля качества: 11 лазерных линий, заявленная точность до 0,02 мм, стабильность на чёрных и глянцевых поверхностях. Инструмент, который превращает ОТК из выборочных промеров в полный контроль партии.

Что он делает в цеху

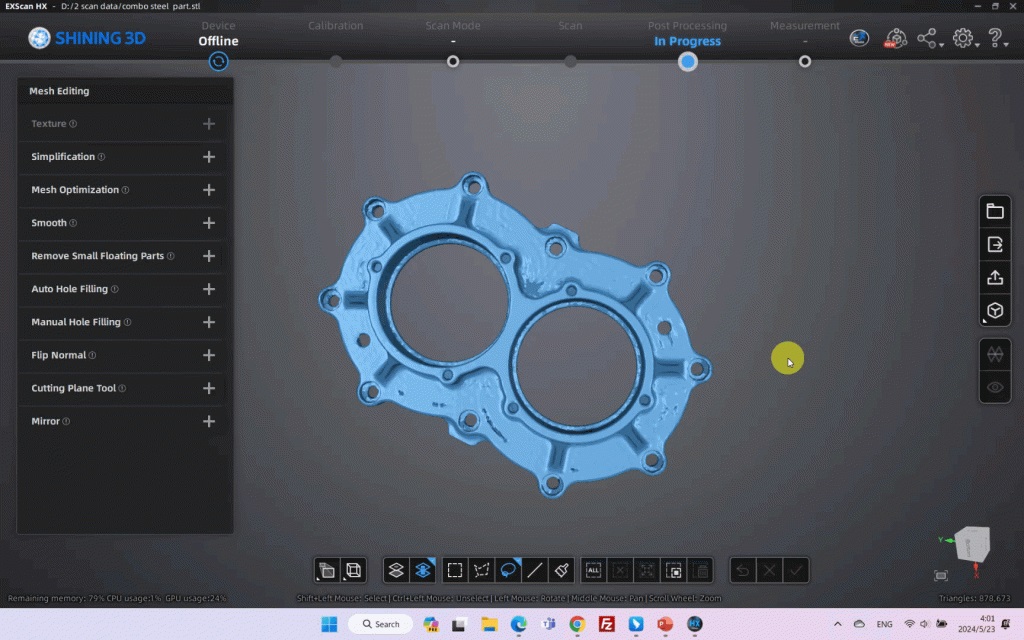

Оператор обходит деталь за 8–10 минут, ПО накладывает облако на CAD с учётом баз и строит цветовую карту: зелёное — в допуске, красное — брак. Отчёт PDF уходит в СМК или заказчику. Против 60–90 минут ручного контроля — восьмикратная экономия времени на каждой детали.

Точность на практике

Объёмная точность с фотограмметрией DigiMetric держится на крупных сборках; повторяемость измерений между операторами — в пределах сотых. Для лабораторных задач есть OptimScan, здесь же — цеховой метрологический стандарт.

Экономика

Типовое внедрение: сотня контролируемых деталей в месяц, экономия 85–130 часов рабочего времени — окупаемость 6–9 месяцев без учёта снятых рекламаций. Обучение двух операторов — два дня, методики под ваши чертежи помогаем описать.

Вывод

Рабочая лошадка ОТК машиностроения. FreeScan UE PRO — купить в LUWAM; старшая система FreeScan UE Nova. Разбор задач контроля — в нашей статье.

Внедрение на машиностроительном заводе

Было: контроль корпусной детали 400×300 мм щупами и шаблонами — 40 минут на штуку, выборочно 10% партии, споры с литейщиками без доказательной базы. Стало: FreeScan UE PRO — 8 минут на полный контроль всей партии, цветовая карта отклонений прикладывается к каждой партии, споры закрылись цифрой. Экономика: 85–130 сэкономленных часов в месяц, окупаемость около семи месяцев. Два оператора обучены за два дня; методики на номенклатуру описали вместе с нашим инженером за первую неделю.

Метрология: что важно понимать

Точность сканера — необходимое, но не достаточное: результат определяет методика — выбор баз совмещения, эталон CAD, допуска из чертежа. Без этого карта отклонений показывает то, что удобно, а не то, что есть. Для крупных сборок добавляйте фотограмметрию DigiMetric — объёмная точность держится на паре метров габарита. Повторяемость между операторами в пределах сотых — уровень, при котором результаты не зависят от того, кто держит сканер.

Закупка и поддержка

Счёт с НДС, договор, лизинг для предприятий. Поставка 30–45 рабочих дней, обучение операторов и методики под ваши чертежи входят. Сервис в России, запчасти на складе, подменные приборы по сервисной программе — ОТК не останавливается.

Частые вопросы

UE PRO или UE Nova?
Nova — бесконтактная замена КИМ для сложных поверхностей; PRO — рабочая лошадка допусков. Разбор задач — в матери про контроль качества.

Ещё по теме: контроль качества со сканером; обзор EinScan HX; метрологический каталог — https://luwam.ru/product-category/3d-skanery/promyshlennye-i-metrologicheskie-3d-skanery/ ; кейсы — https://luwam.ru/kejsy/ .

Тест: корпусная деталь против КИМ

Контрольная сверка на производстве: деталь 400×300 мм промерена на КИМ и отсканирована UE PRO. Карта отклонений показала расхождение с КИМ в пределах 0,02 мм на всех ответственных поверхностях; время — 9 минут против 55 на КИМ. Для серийного контроля этого достаточно, чтобы перевести деталь с КИМ на сканер и оставить стационарную машину за арбитражем. Повторяемость между двумя операторами — в пределах сотых: результат не зависит от того, кто держит сканер, при условии соблюдения методики баз совмещения.

Фотограмметрический довесок DigiMetric на крупной сборке 2 метра: объёмная точность удержалась без ручной сшивки фрагментов — на больших габаритах это решающий фактор достоверности карты отклонений.

Ещё по теме: контроль качества со сканером — практика ОТК; обзор EinScan HX; метрология — https://luwam.ru/product-category/3d-skanery/promyshlennye-i-metrologicheskie-3d-skanery/ .

Покупка и владение

Комплект: сканер, ПО контроля с лицензией, кейс, обучение операторов; докупается фотограмметрический набор DigiMetric для крупных сборок. Счёт с НДС, договор, лизинг; поставка 30–45 рабочих дней. Сервис: запчасти Shining 3D в России, подменные приборы по сервисной программе — ОТК не останавливается. Обучение двух операторов — два дня; методики под ваши чертежи описываем вместе с вашим инженером-методистом на первой неделе.

Резюме обзора

FreeScan UE PRO — стандарт цехового контроля: 8 минут на деталь против часа промеров, карты отклонений как доказательная база, окупаемость 6–9 месяцев на времени контроля. Для глубинных размеров остаётся КИМ; для лабораторной точности — OptimScan. Оптимальная точка входа в метрологию для машиностроения.

Контроль качества со сканером — практика; метрологический каталог — https://luwam.ru/product-category/3d-skanery/promyshlennye-i-metrologicheskie-3d-skanery/ ; демо на детали — https://luwam.ru/contacts/ ; кейсы — https://luwam.ru/kejsy/ .

Частые вопросы

Сколько учится оператор?
Два дня до самостоятельной работы; методики под ваши чертежи описываем вместе на первой неделе.

Гарантия?
Производителя, сервис с запчастями в России: https://luwam.ru/garantiya-i-remont/ .

Лизинг?
Да, для предприятий; счёт с НДС и договор стандартно.

Демо на своей детали?
Приносите самую сложную — снимем в тот же день: https://luwam.ru/contacts/ .

Итог обзора: FreeScan UE PRO — рабочая лошадка ОТК: 8 минут на деталь, карты отклонений как доказательная база, окупаемость 6–9 месяцев. Проверен свёркой с КИМ и повторяемостью операторов. Купить с методиками и обучением — в LUWAM. Дальше: контроль качества — https://luwam.ru/3d-skaner-dlya-kontrolya-kachestva/ ; метрология — https://luwam.ru/product-category/3d-skanery/promyshlennye-i-metrologicheskie-3d-skanery/ .

Кому подойдёт и кому нет

Подойдёт: ОТК машиностроения и литейных производств, службам качества с потоком корпусных деталей, интеграторам ячеек контроля — везде, где время контроля и доказательная база решают экономику. Не подойдёт: лабораторная калибровка и глубинные размеры (остаются за КИМ), учебные задачи без бюджета метрологии (бюджетные EinScan), крупные сборки без фотограмметрического довеска. Распределение ролей «сканер в потоке, КИМ в арбитраже» — практический оптимум, который мы конфигурируем под ваш парк деталей.

Практическое замечание к покупке: вместе со сканером сразу закажите эталонную деталь или калибровочную пластину из вашего производства — периодическая проверка по своему эталону держит доверие к картам отклонений между сервисными поверками. И планируйте рост: статистика контролируемых номенклатур из ПО сканера через квартал сама подскажет, где окупится роботизированная ячейка RobotScan — путь «ручной контроль → пост → ячейка» наши клиенты проходят за год без остановки производства. Пришлите чертёж самой сложной детали — вернёмся конфигурацией под её допуски и поток, с расчётом окупаемости по вашим часам контролёра.
