Контроль качества на производстве с 3D-сканерами

Контроль качества — самая быстрая окупаемость среди применений 3D-сканеров: одна пропущенная бракованная партия стоит дороже прибора. Штангенциркуль и шаблоны уходят, на смену приходит карта цветовых отклонений: деталь сравнивается с CAD-эталоном за минуты, и каждый micron виден сразу. Разбираем, как выстроить контроль качества на 3D-сканировании и какое оборудование под это нужно.

Что даёт сканер против ручных измерений

Ручные промеры проверяют десяток точек на деталь. Сканер проверяет всю поверхность: миллионы точек за один обход, автоматически, с протоколом. Экономика простая: оператор тратит 5–10 минут вместо часа, а скрытые дефекты (провалы, коробление после термообработки) видны до сборки, а не на рекламации. Плюс цифровая прослеживаемость: каждая деталь имеет архив отклонений.

Как это выглядит на практике

Оператор сканирует деталь → ПО накладывает облако точек на CAD-модель с учётом базы (посадочные поверхности, оси) → генерируется цветовая карта: зелёное — в допуске, жёлтое — на границе, красное — брак. Отчёт с PDF выкладывается в СМК или уходит заказчику. Типовые операции: входной контроль заготовок, приёмочный контроль деталей, контроль оснастки и пресс-форм, анализ износа.

Какой точности сколько нужно

• Входной контроль и общая геометрия (±0,05 мм): ручные метрологические сканеры EinScan HX и FreeScan Combo.

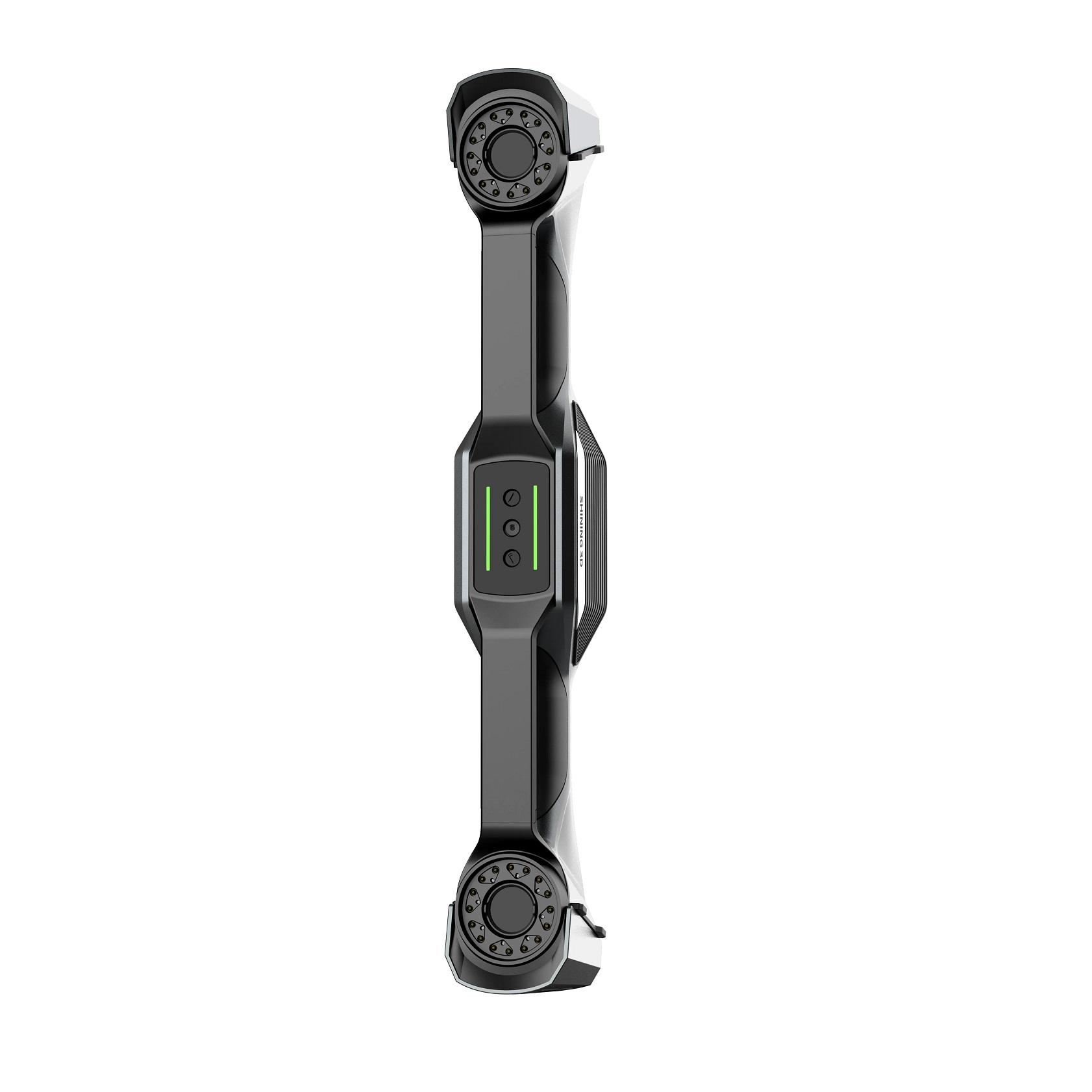

• Приёмочный контроль (±0,02 мм): FreeScan UE Nova — бесконтактная замена КИМ для сложных поверхностей.
• Лабораторный уровень (±0,01 мм): Revopoint MetroY Ultra CMM Edition — эталонная точность компактным прибором.
• Готовый комплект под контроль: EinScan HX Inspect bundle — сканер и ПО геометрического контроля в одном пакете.

Внедрение: методика важнее железа

Частая ошибка — купить сканер и ждать, что ОТК сам разберётся. Рабочее внедрение выглядит так: выбрать базовые поверхности для совмещения, описать методику контроля каждой номенклатуры (с допуска́ми из чертежа), обучить двух операторов, назначить хранение отчётов. Мы помогаем с методиками под ваши детали и обучаем команду — обычно до уверенной работы доходит за два-три дня.

Сканер или КИМ?

КИМ остаётся эталоном для калибровок и глубинных размеров. Но по скорости и охвату оптическое сканирование закрывает до 80% контрольных операций: любая геометрия поверхности, гибкие детали, крупные сборки — то, где щуп КИМ медленный и рискованный. На практике заводы держат оба инструмента: сканер — в потоке, КИМ — для арбитража.

Экономика: как считается окупаемость

Считаем на типовом машиностроительном предприятии. Час работы контролёра ОТК с начислениями — около 600 ₽. Ручной контроль сложной корпусной детали — 60–90 минут, сканером — 8–12 минут. При ста контролируемых деталях в месяц экономия — примерно 85–130 часов, то есть 50–80 тысяч рублей только рабочего времени. Прибавьте сокращение переделок (по опыту — 20–40% рекламаций снимаются ранним выявлением) и ускорение сдачи партий заказчику. Прибор уровня FreeScan UE PRO окупается за 6–9 месяцев; бюджетные EinScan в связке с базовым ПО — быстрее, но с ограничением по допускам.

Отдельная статья экономии — оснастка: пресс-формы и штампы сканируют на износ по графику, и плановый ремонт вместо аварийного экономит недели простоя пресса. Здесь сканер не заменяет КИМ, а работает быстрее и чаще.

Кейс: литейный цех

Задача: контроль отливок после выбивки — коробление, припуски на обработку, годность стержневых знаков. Раньше — выборочные обмеры штангенциркулем и спорные решения по стержням. Внедрили: ручной метрологический сканер, методика совмещения по базам отливки, допуски из чертежа загружены в ПО как шаблоны на номенклатуру. Результат: полный контроль каждой плавки по фиксированным сечениям, карта отклонений хранится по номеру отливки, возвраты от механообработки снизились — брак ловится до термообработки, когда исправление дешевле. Операторы освободили время на разбор сложных случаев вместо рутины промеров.

Интеграция с системой менеджмента качества

Чтобы контроль работал, а не превратился в театр, свяжите его с СМК: отчёты сканера именуются по партии и детали, хранятся в вашей системе документов, worst-case параметры уходит в статистику процессов. Технически всё просто: ПО контроля выгружает PDF и CSV, а скрипты кладут их в папку СМК или по API. Мы помогаем выстроить и это, и начальные методики: выбор баз совмещения — половина качества отчёта, без него карта отклонений покажет то, что удобно, а не то, что есть.

Обучение команды: кто и сколько учится

Типовая программа внедрения закрывает три роли. Оператор-сканировщик — самый быстрый курс: приемы обхода детали, контроль качества сшивки в реальном времени, типовые ошибки. Два дня практики — и самостоятельная работа. Инженер-методист — разбирается в базах совмещения, допусках и шаблонах отчётов: его задача описать методику на каждую номенклатуру. Это самая ценная роль, экономящая минуты на каждой детали годами. Админ данных — настраивает хранение, шаблоны, интеграцию с СМК, следит за версиями ПО. Мы обучаем все три роли в рамках поставки, материал остаётся у вас в виде методички. Через месяц после старта рекомендуем контрольный сесс: разбираем накопленные вопросы и сложные детали — на этой встрече обычно и рождаются ваши внутренние стандарты контроля.

Экспресс-советы перед покупкой

Три правила внедрения контроля. Первое — пилот на самой больной детали: если сканер не окупит себя на ней, не окупит ни на чём. Второе — методика важнее железа: отчёт без выбранных баз — это картина, а не измерение; закладывайте время инженера на методики. Третье — аудит отчётов через месяц: разберите с командой первые тридцать карт отклонений, и вы увидите, где процессу нужна доработка, а где — праздновать результат. Мы приходим на такой аудит к своим клиентам — это входит в сопровождение поставки.

С чего начать

Возьмите одну самую «болезненную» деталь и проведите пилот: мы снимем её и покажем карту отклонений ваших текущих поставок. Дальше — подбор прибора под допуски и объёмы. Оборудование: промышленные и метрологические 3D-сканеры (29 моделей) и решения для промышленности и машиностроения. Для заводов — счёт, договор, лизинг; доставка по России, обычно 30–45 рабочих дней.
