Как выбрать LiDAR-сканер для геодезии: SLAM, RTK и точность

Съёмка местности со штативом уходит в прошлое: геодезист с портативным LiDAR-сканером обходит объект пешком и через 15 минут имеет облако точек с миллионами измерений. Но между моделями — пропасть в цене и возможностях. Разбираем, как выбрать LiDAR-сканер для геодезии и топографии: SLAM против RTK, какая точность нужна реально и что взять под инспекцию, кадастры или цифровые двойники территорий.

SLAM: почему сканер снимает в движении

Технология SLAM (Simultaneous Localization and Mapping) позволяет сканеру одновременно строить карту пространства и отслеживать собственное положение в нём. На практике это значит: никаких станций со штативом, контрольных точек и постобработки привязки — идёте с прибором по объекту, алгоритм сшивает облако точек на лету. Для интерьеров, тоннелей, фасадов и застроенных территорий это экономит часы на каждой съёмке.

RTK: привязка к координатам без постобработки

Встроенный приёмник RTK принимает поправки от базовых станций и кладёт облако точек сразу в систему координат объекта — с точностью до сантиметров. Без RTK сканер даёт точную геометрию, но «в никуда»: координаты появляются после обмера контрольных точек тахеометром. Если работаете с кадастром, исполнительной документацией или BIM — берите RTK-версию, она окупается на первых десяти объектах.

Какая точность нужна под задачу

• 0,8–1 см — фасады, интерьеры, обмеры для реконструкции, исполнительные схемы. Уровень SLAM S20 SE RTK с точностью 0,8 см и SLAM S100-16.

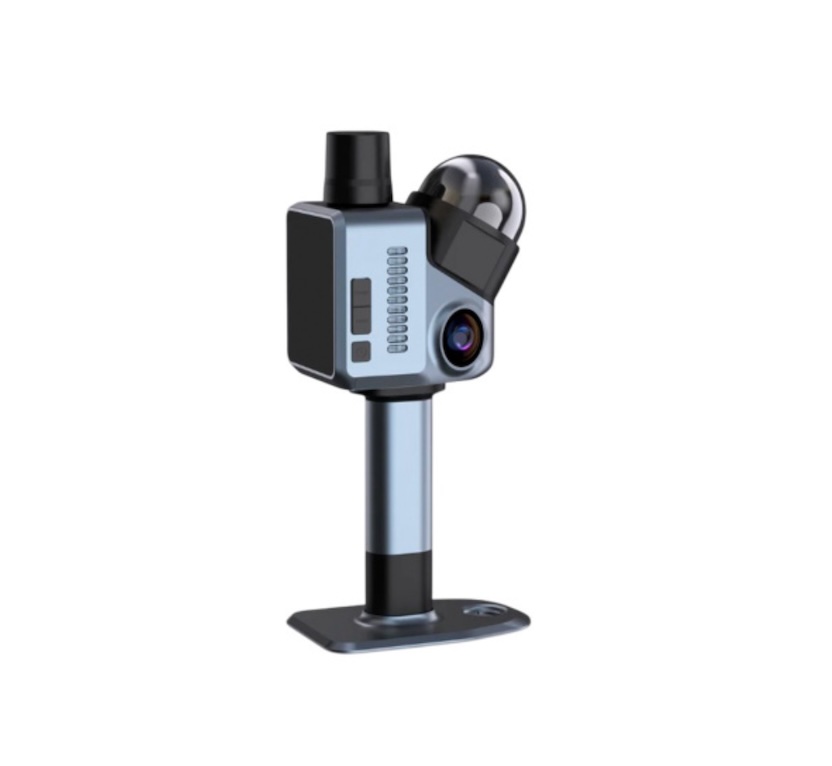

• 1,5–3 см — цифровые двойники, инвентаризация, первичные обследования. Здесь лидирует 3DMakerpro Hawk: 480 000 точек/с и защита IP65 для улицы и пыли.
• Специализированные задачи — мобильное картографирование коридоров ЛЭП и дорог: Raven Max RTK с геопривязкой в движении.

Дальность и плотность облака

Для города и помещений хватает 70–120 м дальности. Для карьеров, мостовых переходов и открытых территорий смотрите на старшие модели серии S100: 32 луча у S100-32 дают плотное облако на больших расстояниях, а версия PRO достаёт до 300 м. Плотность облака важна для расчёта объёмов земляных работ: чем больше точек на квадратный метр, тем точнее кубатура.

ПО и экспорт

Проверьте цепочку до вашего инструментария: облако точек должно экспортироваться в LAS/LAZ для Civil 3D, TerraSolid и аналогов, а затем — в BIM-форматы при необходимости. Мы поможем настроить обмен под ваш софт и покажем демо на ваших данных — привезём сканер на объект или приснимем тестовую территорию.

SLAM или штатив: как решают профессионалы

У классического сканера со штатива остаётся одна сильная сторона — эталонная точность и повторяемость на стационарных станциях: метрологические обмеры, деформационный мониторинг по многолетним циклам. Всё остальное сегодня быстрее и дешевле закрывает мобильное сканирование: обмер здания для реконструкции, исполнительные схемы, инвентаризация, фасады, тоннели, шахты. Рациональная схема многих фирм: один SLAM-сканер в ежедневной работе плюс аренда или услуга сканирования для редких метрологических задач.

Считаем время на типовом объекте — пятиэтажное офисное здание, обмер для реконструкции. Штативный сканер: 60–80 станций по 10–15 минут с перестановками, два полных дня в поле, ещё день на сшивку. Портативный SLAM: час-полтора обхода с прибором весом около килограмма, облако готово в тот же день. Разница в стоимости проект-часа очевидна, а точности 1 см для обмеров достаточно с запасом.

Из чего складывается бюджет комплекта

Сам сканер — центр, но не вся статья. Добавьте: чехол и штангу для переноски (съёмка эргономичнее), планшет или контроллер, ПО для очистки и экспорта облаков, обучение специалиста, плановое обслуживание. РТК-версии требуют подписки на поправки или своей базовой станции — уточняйте тариф для вашего региона заранее. Мы собираем смету целиком, чтобы «серые» статьи не всплывали после покупки: прибор + принадлежности + ПО + обучение одной спецификацией.

Типовые ошибки при съёмке

Первая — слишком быстрый ход: алгоритм SLAM успевает, но плотность облака падает, коридоры получаются «рваными». Вторая — обход по незамкнутому маршруту: замыкание петли улучшает точность сшивки на порядок, планируйте маршрут по контуру с возвратом в точку старта. Третья — игнорирование стеклянных поверхностей: стекло и зеркала — слепые зоны LiDAR, их закрывают матерчатыми экранами или дорисовывают по фотограмметрии. И четвёртая — экономия на контрольных точках при RTK: пара чек-поинтов тахеометром превращает «примерно» в отчуждаемую документацию.

Три готовых профиля комплектов

Профиль «городской изыскатель»: SLAM S20 SE RTK, чехол и штанга, планшет, ПО очистки облаков — закрывает фасады, интерьеры, исполнительные съёмки. Профиль «территории»: S100-32, аэрофотокамера для дрона, RTK-подписка — карьеры, полигоны, дорожные коридоры, генпланы. Профиль «инспектор»: Hawk с защитой IP65 и бюджетный ручной сканер для деталей — обследования зданий, промышленные объекты в пыли, оперативные обмеры узлов. Каждый профиль дополним обучением и методиками под ваши типовые объекты. Начните с того, что занимает 80% времени ваших инженеров сейчас — остальное докупается модулями без замены базы.

Экспресс-советы перед покупкой

Три правила выбора от наших инженеров. Первое — точность под отчуждаемый документ: если у вас проекты с исполнительной документацией, RTK обязателен; для внутреннего пользования достаточно базовой версии. Второе — вес имеет значение: килограммовый сканер на плече к концу дня превращает съёмку в фитнес, сравните эргономику вживую. Третье — считайте стоимость владения: не только цену прибора, но и подписки на поправки, обновления ПО, сервис. Соберите три сметы в одной таблице — решение станет очевидным, а мы поможем с цифрами без прикрас.

Что в итоге выбрать

Универсальная рекомендация для геодезической фирмы: SHARE SLAM S20 SE RTK — баланс точности, веса и цены для 90% городских задач. Под крупные территории — S100-32. Под тяжёлые условия и бюджетные обследования — Hawk. Все варианты смотрите в каталоге LiDAR и SLAM-сканеров и в решениях для геодезии и топографии.

Юридическим лицам выставляем счёт, работаем по договору поставки с УПД. Доставка по России, срок под заказ — обычно 30–45 рабочих дней. Опишите типовые объекты — соберём комплект «сканер + ПО + обучение» под них.
