Система фотограмметрии ScanTech MSCAN Plus

Короткий ответ: Система фотограмметрии ScanTech MSCAN Plus создаёт точный каркас опорных точек для сканирования крупных объектов весом от полутонны до десятков метров. Компактная камера 0,5 кг работает в паре со сканерами ScanTech. Поставка под заказ, сервис — LUWAM.

Система фотограмметрии ScanTech MSCAN Plus — компактное устройство для точной пространственной привязки при оцифровке крупных объектов. Она фотографирует закодированные марки, расставленные на детали, и вычисляет их координаты, создавая жёсткий каркас опорных точек, к которому затем привязывается облако точек ручного сканера. Такой связкой контролируют объекты, которые не помещаются в зону сканирования за один проход: корпуса, сварные конструкции, оснастку, элементы зданий. Само устройство весит всего полкилограмма при габаритах 100x100x210 мм, поэтому его легко привозить на объект. ScanTech — доступный бренд: поставка под заказ, а сервисное сопровождение выполняют специалисты LUWAM на протяжении всего срока службы оборудования, от пусконаладки на объекте до плановых поверочных проверок камеры.

Зачем нужна фотограмметрия в промышленной метрологии

При сканировании крупной детали облако точек собирается из тысяч отдельных кадров, и на стыках неизбежно накапливается погрешность. Фотограмметрия решает эту проблему: камера снимает закодированные марки, расставленные по объекту, а программное обеспечение вычисляет их положение с высокой точностью. Получается пространственный каркас, к которому привязываются все фрагменты сканирования — накопление ошибки по длине детали исключается. Для метрологических задач это означает корректный контроль допусков на взаимное расположение поверхностей, находящихся на разных концах изделия: без глобальной привязки такой замер был бы невозможен. Фотограмметрия также применяется как самостоятельный метод контроля деформаций: сравнивая координаты марок в двух состояниях конструкции, инженер фиксирует прогибы и смещения. Именно поэтому комплекс включают в процессы контроля крупногабаритных сварных и механически обработанных изделий. Отдельное преимущество метода — независимость от габаритов: одними и теми же закодированными марками можно работать и на детали длиной два метра, и на десятиметровой ферме, меняя лишь количество марок и число ракурсов съёмки.

Компактная камера весом полкилограмма

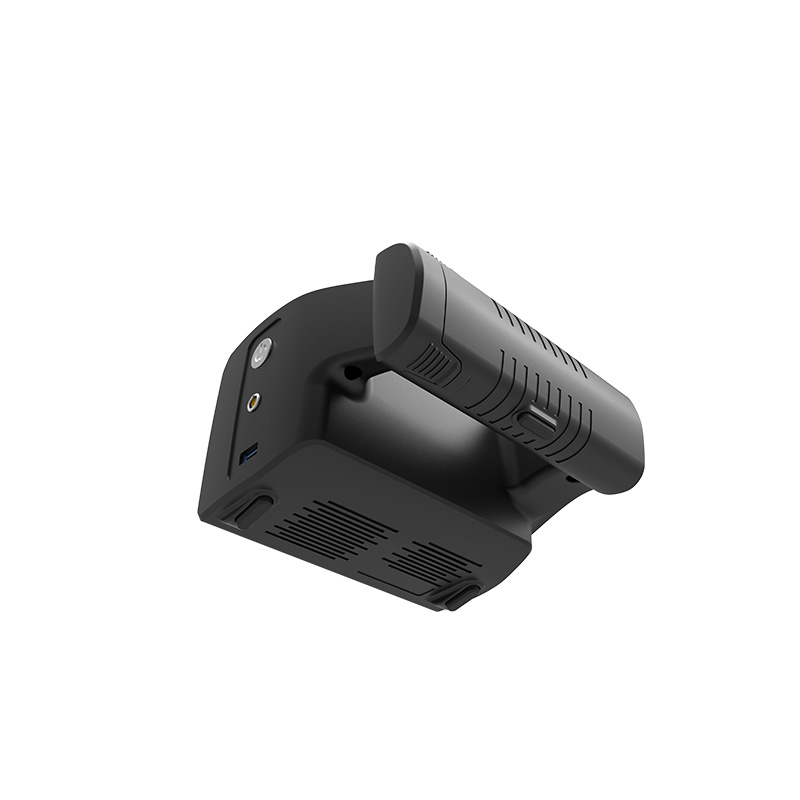

MSCAN Plus выполнен как портативное устройство: 100x100x210 мм и 0,5 кг нетто. Его удерживает одной рукой оператор любого телосложения, а съёмка комплекта марок на объекте занимает несколько минут. Для транспортировки предусмотрена упаковка 200x200x350 мм и вес брутто 2 кг — камера ездит в обычном кейсе вместе со сканером и ноутбуком. Это важно для выездных обмеров на монтажных площадках и в цехах заказчика: весь комплект оборудования доставляется силами одного специалиста. Небольшая масса и защищённая конструкция снижают риск повреждения при работе на высоте и в стеснённых условиях. После съёмки данные передаются на рабочую станцию, где строится сеть опорных точек, автоматически используемая при последующем сканировании детали ручным прибором.

Работа в паре со сканерами ScanTech

MSCAN Plus спроектирован как часть экосистемы ScanTech и работает в связке с ручными 3D-сканерами бренда. Типичный процесс выглядит так: на деталь наклеиваются закодированные марки, камера снимает серию кадров с разных ракурсов, программное обеспечение строит глобальную сеть точек, после чего оператор сканирует деталь сканером — фрагменты автоматически привязываются к каркасу. Результат — цельная модель крупного объекта без накопленной погрешности сшивки. Такой комбинированный подход быстрее полной фотограмметрической съёмки плотного облака и точнее чистого ручного сканирования габаритных изделий. Метод востребован при контроле оснастки, обмерах металлоконструкций, оцифровке крупногабаритных деталей для реверс-инжиниринга и при документировании геометрии перед ремонтом или модернизацией оборудования.

Характеристики

Основные параметры ScanTech MSCAN Plus приведены в таблице. Значения соответствуют данным производителя и уточняются при оформлении заказа.

Точность, альтернативы и условия поставки

ScanTech MSCAN Plus поставляется под заказ как доступное решение с сервисным сопровождением от LUWAM. Если ваши задачи связаны с метрологическим сканированием средних деталей, стоит изучить FreeScan UE PRO — доступный метрологический сканер Shining 3D, а сценарии промышленного применения подробно разобраны в материале о 3D-сканерах для контроля качества. Наши инженеры помогут собрать связку «фотограмметрия плюс сканер» под ваши объекты и допуски, продемонстрировать работу на ваших деталях и обучить персонал, чтобы комплекс вышел на проектную производительность сразу после внедрения на предприятии.

Частые вопросы о системе ScanTech MSCAN Plus

Что даёт фотограмметрия при 3D-сканировании?
Она строит каркас опорных точек, к которому привязываются кадры сканера, — это исключает накопление погрешности при оцифровке крупных объектов длиной в несколько метров.

Сколько весит устройство?
Вес нетто — 0,5 кг при габаритах 100x100x210 мм, поэтому камеру легко удерживать одной рукой и перевозить в обычном кейсе вместе со сканером и ноутбуком.

С какими сканерами работает MSCAN Plus?
Система рассчитана на совместную работу с ручными 3D-сканерами ScanTech: каркас точек автоматически используется при сшивке облака в единое целое.

Для каких объектов применяется?
Для крупногабаритных деталей, сварных конструкций, технологической оснастки и элементов зданий, а также для контроля деформаций по смещению марок между двумя состояниями конструкции.

Как заказать систему?
Поставка выполняется под заказ: менеджеры LUWAM согласуют комплект, включающий закодированные марки и программное обеспечение, а также сроки поставки под ваш проект.

Кто обслуживает оборудование?
Сервисное сопровождение выполняют специалисты LUWAM — от пусконаладки на объекте до плановых проверок, обновлений программного обеспечения и консультаций операторов.
