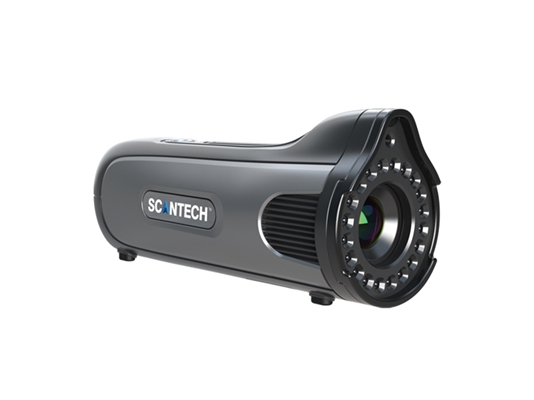

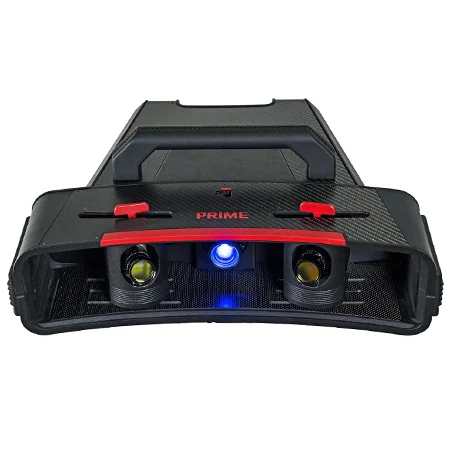

ScanTech MSCAN L-15 — система фотограмметрии

Короткий ответ: ScanTech MSCAN L-15 — портативная система фотограмметрии с объемной точностью 15 мкм/м и максимальной зоной кадра 9,4×6,9 м. Съемка ведется по светоотражающим меткам, подключение — через Gigabit LAN. Поставка под заказ, сервисное сопровождение — команда LUWAM.

ScanTech MSCAN L-15 — компактная система фотограмметрии для точной оцифровки крупных объектов. Объемная точность составляет 15 мкм на метр, а максимальная зона охвата кадра достигает 9,4×6,9 метра, поэтому объекты размером в несколько метров фиксируются без потери точности по длине. Съемка ведется по светоотражающим меткам: устройство с LED-подсветкой и лазером засвечивает заклеенные на объекте точки-ориентиры, а программное обеспечение восстанавливает их координаты в единой системе. Подключение к рабочей станции выполняется через Gigabit LAN, что важно при передаче больших массивов кадров. При весе всего 0,58 кг и габаритах 100×100×210 мм система легко перевозится в кейсе к месту работы — в цех, на стройплощадку или в лабораторию.

Зачем нужна фотограмметрия

Фотограмметрия — это метод определения геометрии объекта по серии снимков, сделанных с разных ракурсов. На объект заранее наклеиваются светоотражающие метки; каждая метка попадает в несколько кадров, и по смещению ее изображения система вычисляет точные трехмерные координаты. В результате получается каркас опорных точек, к которому привязывается дальнейшая детальная оцифровка. Главная ценность метода — контроль объемной точности: если при обычном сканировании ошибка накапливается с расстоянием, то фотограмметрический каркас удерживает геометрию по всему объекту. Поэтому MSCAN L-15 применяют для крупных деталей, оснастки, сварных конструкций и сборочных единиц, где критична точность на длинах в несколько метров. Метод также используется как самостоятельный инструмент быстрой фиксации формы и деформаций больших поверхностей.

Съемка по меткам и точность

Режим работы MSCAN L-15 — съемка по светоотражающим меткам. Метки не требуют проводов и питания, наклеиваются за минуты и хорошо видны благодаря LED-подсветке и лазерному модулю системы. Объемная точность 15 мкм/м означает, что на объекте длиной три метра суммарная ошибка каркаса остается в сотых долей миллиметра — уровень, достаточный для метрологических задач и приемочных испытаний. Максимальная зона сканирования 9,4×6,9 м позволяет захватывать крупный фрагмент за одну серию кадров, а глубина резкости 6500 мм избавляет от постоянной перефокусировки при изменении дистанции до объекта. Данные передаются по Gigabit LAN — канал с запасом пропускной способности для серий изображений высокого разрешения. Класс лазера — второй, безопасный для глаз, поэтому специальная защита оператору не нужна.

Характеристики ScanTech MSCAN L-15

Основные параметры системы фотограмметрии собраны в таблице для сравнения с другим метрологическим оборудованием.

Применение фотограмметрии на производстве

Типовые заказчики MSCAN L-15 — предприятия, которым нужно контролировать геометрию крупных изделий. Это производители оснастки, где важно отслеживать износ и деформации форм, и предприятия машиностроения с большими корпусными деталями и сварными конструкциями. Комплекс применяют при обмерах перед ремонтом и модернизацией оборудования, когда требуется зафиксировать фактическое положение элементов с высокой точностью. Входной контроль крупногабаритных покупных узлов и приемочные испытания также выполняются фотограмметрией быстрее и мобильнее, чем на координатно-измерительных машинах с длинными направляющими. Наконец, метод используют для деформационного мониторинга: серия съемок через равные интервалы показывает, как объект ведет себя под нагрузкой и при перепадах температуры, а единый каркас опорных точек делает эти серии напрямую сопоставимыми между собой.

Связка с лазерными сканерами

Наибольший эффект MSCAN L-15 дает в паре с лазерными сканерами: фотограмметрический каркас опорных точек задает жесткую основу, к которой привязывается детальная плотная поверхность, снятая лазером. Например, в спецификации комплекса AM.TECH NimbleTrack-C прямо указано, что совместная работа с MSCAN L-15 улучшает объемную точность до ±(0,044+0,012·L) мм. Такой связкой оцифровывают крупную оснастку, кузовные и корпусные детали, станочные станины и металлоконструкции — там, где нужно и удержать геометрию по всей длине, и снять мелкие элементы с высоким разрешением. ScanTech — доступный бренд: мы выполняем поставку под заказ и сами ведем сервисное сопровождение. О сравнении метрологических сканеров читайте в обзоре FreeScan UE PRO и материале о сканерах для НИИ и КБ.

Частые вопросы

Что такое фотограмметрия простыми словами?
Это восстановление геометрии объекта по серии снимков с разных ракурсов. Светоотражающие метки на объекте служат опорными точками, по смещению которых система вычисляет точные трехмерные координаты и строит жесткий каркас по всему изделию.

Какая точность у MSCAN L-15?
Объемная точность — 15 мкм на метр. Это позволяет контролировать геометрию крупных объектов, где ошибка обычного сканирования накапливается с расстоянием.

Объект какого максимального размера можно оцифровать?
Максимальная зона сканирования — 9,4×6,9 м. Крупные объекты разбиваются на серии кадров, которые объединяются в единую модель с общим каркасом опорных точек.

Как подключается система к компьютеру?
Через интерфейс Gigabit LAN. Канала хватает для передачи больших массивов кадров высокого разрешения без задержек при съемке. Класс лазера — второй, безопасный для глаз.

Зачем нужны светоотражающие метки?
Метка — это опорная точка с точно распознаваемым изображением. По меткам кадры сшиваются в единую систему координат, и объемная точность сохраняется по всей длине объекта.

Как заказать систему фотограмметрии?
MSCAN L-15 поставляется под заказ: оставьте заявку, менеджер LUWAM подтвердит комплектацию, цену и сроки, а наша служба возьмет оборудование на сервисное сопровождение и поможет с расходными метками.

Больше о метрологическом применении сканеров — в разделах 3D-сканеры для контроля качества и реверс-инжиниринг. Полный каталог — https://luwam.ru/shop/3d-skanery/.

Сравнить с соседями по каталогу

• Creaform MetraSCAN-R Black Elite HD
• Оптическая КИМ система ScanLine TrackerScan Pro W

Частые вопросы

Подтверждена ли точность ScanTech MSCAN L-15 — система фотограмметрии?

Метрологический класс: точность подтверждается по VDI/VDE 2634 или протоколами завода. Для аккредитованных лабораторий поможем с калибровкой и поверкой.

Нужны ли маркеры при работе с ScanTech MSCAN L-15 — система фотограмметрии?

Лазерные режимы большинства метрологических сканеров работают по маркерам; часть моделей имеет трекинг по геометрии. Для крупных объектов рекомендуем фотограмметрию.

Какое ПО для контроля качества?

Базовая поставка — сканирование и модель. Инспекция (сравнение с CAD, GD&T, протоколы ОТК) — отдельные пакеты; подберём комплектацию под вашу задачу.
