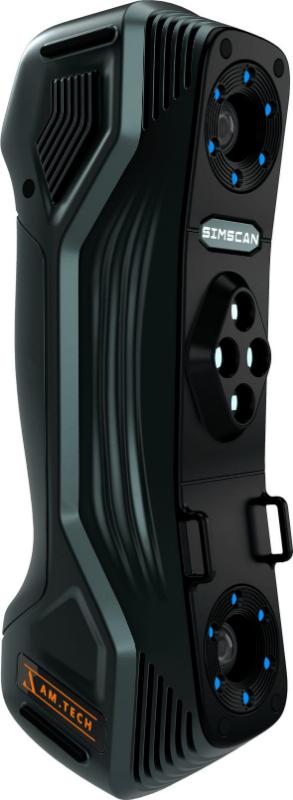

3D-сканер AM.TECH SIMSCAN 22

AM.TECH SIMSCAN 22 — компактный ручной лазерный 3D-сканер метрологического класса для размерного контроля, реверс-инжиниринга и оцифровки деталей прямо в цехе. Семь синих лазерных крестов дают четырнадцать линий и скорость до 1 250 000 точек в секунду, поэтому объекты от одного сантиметра до пяти метров оцифровываются за считаные минуты. Прибор весит всего 570 граммов, подключается к ноутбуку по USB 3.0 и управляется программой ScanViewer под Windows. Диапазон рабочих температур от −10 до +40 °C позволяет работать в неотапливаемых помещениях. Мы поставляем SIMSCAN 22 официально под заказ, выполняем пусконаладку и берем оборудование на сервисное сопровождение, чтобы производство не зависело от сторонних подрядчиков.

Семь лазерных крестов и синий свет

Основа SIMSCAN 22 — лазерная триангуляция с синим источником света. Синий лазер увереннее читает темные и контрастные поверхности, меньше подвержен засветке от цехового освещения и дает чистое облако точек без долгой ручной доработки. Сканер работает в трех режимах. Сверхбыстрое сканирование использует семь крестов, то есть четырнадцать линий одновременно, — это режим для больших плоскостей и плавных форм. Режим высокого разрешения включает семь параллельных линий и детально снимает мелкие элементы, кромки и фаски. Для глубоких отверстий и узких полостей остается одна линия, которая проникает туда, где кресты дают тень. Переключение режимов занимает секунды, поэтому оператор не прерывает работу. Глубина резкости 550 мм и рабочее расстояние 300 мм позволяют держать комфортную дистанцию до детали, не теряя кадра при перемещениях.

Точность, подтвержденная метрологией

Погрешность одиночного измерения — 0,02 мм, объемная точность — ±(0,015 + 0,030·L) мм на метр длины. Этого достаточно для приемки деталей по чертежу, контроля оснастки и сравнения изделия с CAD-моделью. Если задача требует большего, SIMSCAN 22 работает в связке с фотограмметрической системой MSCAN L15: связка снижает накопленную погрешность до ±(0,015 + 0,012·L) мм/м на протяженных объектах — каркасах, трубопроводах, кузовных панелях. Поле зрения 650×550 мм захватывает большую площадь за один проход, сокращает число стыковок и, как следствие, накопление ошибки по длине. Диапазон размеров объекта — от 0,01 до 5 метров: один и тот же сканер обслуживает и мелкие детали, и крупные сварные конструкции, без смены методики измерений и пересчета точности.

Где применяют SIMSCAN 22

Основные заказчики этого класса техники — машиностроительные предприятия, литейные цеха, кузовные производства и сервисные инженерные бюро. Сканер используют для входного контроля покупных деталей, проверки геометрии после термообработки и сварки, оцифровки посадочных мест и изготовления запасных частей по образцу. В связке с фотограмметрией прибор закрывает задачи контроля качества крупных сборок и служит инструментом реверс-инжиниринга, когда конструкторская документация утеряна или никогда не существовала. Облако точек экспортируется в STL, OBJ, PLY, IGES и другие форматы, поэтому данные без потерь уходят в Geomagic, SolidWorks или любую CAD-систему предприятия. Класс лазера — второй, безопасный для глаз: защитные очки оператору не требуются, работа разрешена в обычных производственных помещениях.

Программа ScanViewer и работа с данными

Сканер управляется программой ScanViewer под Windows: она принимает облако точек, сшивает кадры, очищает шум и строит полигональную модель. Поддерживаются форматы asc, igs, txt, mk2, umk, stl, ply, obj — от «сырых» облаков до готовых сеток и инженерных поверхностей, поэтому данные встраиваются в существующий производственный контур: контроль отклонений, моделирование в CAD, печать. Режим экспорта выбирается под задачу: STL и OBJ для печати, IGES и ASC для расчетов, txt для научных задач. Результаты измерений оформляются отчетами, которые прикладываются к паспорту детали или рекламации поставщику. Обучение оператора занимает пару дней. При поставке наши инженеры проводят пусконаладку и показывают методику на реальных детелях заказчика, чтобы первый месяц работы не превратился в самостоятельные эксперименты.

Характеристики AM.TECH SIMSCAN 22

Ключевые параметры из технической документации производителя собраны в таблице. Значения приведены для базовой комплектации; при добавлении фотограмметрии MSCAN L15 объемная точность улучшается до величины, указанной отдельной строкой.

Частые вопросы о SIMSCAN 22

Чем SIMSCAN 22 отличается от базовой версии SIMSCAN?
Версия 22 получила обновленную оптическую схему и увеличенное поле зрения 650×550 мм, что ускоряет сканирование крупных деталей без потери точности.

Нужны ли на объекте маркеры?
Да, позиционирование выполняется по круглым маркерам, которые наклеиваются на деталь; для протяженных объектов применяется фотограмметрия MSCAN L15.

Какой компьютер потребуется для работы?
Достаточно рабочей станции среднего уровня под управлением Windows с портом USB 3.0; специальные карты захвата и мощная графика не нужны.

Сканер снимает текстуру и цвет?
Нет, SIMSCAN 22 — чисто геометрический лазерный прибор: цвет не оцифровывается, зато шум облака точек ниже, чем у проекторных моделей.

Работает ли сканер при минусовой температуре?
Диапазон рабочих температур — от −10 до +40 °C, поэтому зимой в неотапливаемом цехе сканирование возможно.

Что с гарантией и ремонтом?
Оборудование поставляется официально, гарантийное и постгарантийное обслуживание выполняет сервисный центр LUWAM.

Если вы выбираете лазерный сканер под метрологические задачи, сравните SIMSCAN 22 с FreeScan UE PRO — детальный разбор возможностей старшей модели смотрите в нашем обзоре FreeScan UE PRO. Полный каталог измерительного оборудования: https://luwam.ru/shop/3d-skanery/ . Условия поставки, сроки и цену на AM.TECH SIMSCAN 22 уточняйте у менеджеров LUWAM: подберем конфигурацию под ваши детали, организуем демонстрацию на производстве и возьмем технику на сервисное сопровождение.
