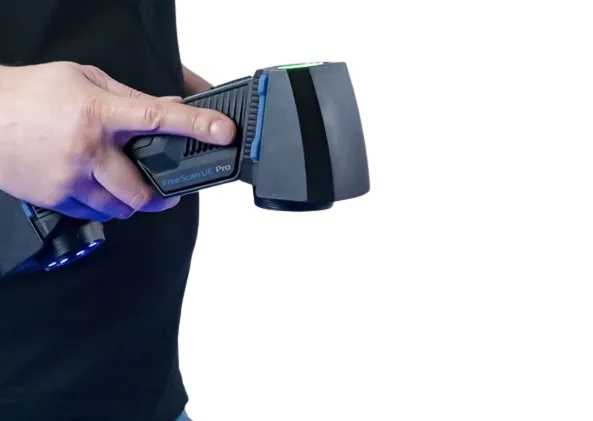

3D сканер Shining 3D FreeScan UE PRO + Программное обеспечение EXModel Pro

Представляем Shining 3D FreeScan UE PRO + Программное обеспечение EXModel Pro — решение Shining 3D для 3D-сканирования: точность 0,02+0,03 мм/м (стандартный режим), 0,02+0,015 мм/м (встроенный режим фотограмметрии), скорость 1,850,000 точек/с, синий лазер (26 / 7 / 1 линий). Shining 3D — крупнейший китайский производитель 3D-сканеров с 20-летней историей: от настольных моделей до метрологических систем уровня FreeScan.

Ниже — подробный разбор характеристик, сценариев применения и ответы на частые вопросы.

В основе работы Shining 3D FreeScan UE PRO + Программное обеспечение EXModel Pro лежит технология лазерная триангуляция: источником служит синий лазер (26 / 7 / 1 линий). Такая схема позволяет получать плотное облако точек даже со сложной геометрии — пазов, рёбер, отверстий и переходов поверхностей, где контактные методы бессильны.

Совместимость и подключение: экспорт результатов в OBJ, STL, ASC, PLY, P3, 3MF — эти форматы напрямую открывают CAD- и CAM-системы, слайсеры и измерительное ПО; подключение к компьютеру — USB 3.0; требования к рабочей станции: Win10，64 бит. Видеокарта: карты серии NVIDIA GTX/RTX，выше или равны GeForce RTX 3060. Видеопамять：≥6 G；Процессор：I7-8700. Память：≥32 ГБ.

Типовые пользователи промышленных сканеров — службы главного метролога, ОТК, конструкторские бюро машиностроительных и авиационных предприятий. Результатом работы становятся не просто 3D-модели, а измерительные протоколы, карты отклонений и CAD-модели, пригодные для производства.

Заявленная точность — 0,02+0,03 мм/м (стандартный режим), 0,02+0,015 мм/м (встроенный режим фотограмметрии). На практике это означает, что размеры оцифрованной детали воспроизводятся с погрешностью, достаточной для реверс-инжиниринга, контроля качества и подготовки моделей к 3D-печати без ручной доработки геометрии.

Программная часть — фирменное ПО EXScan / FreeScan с автоматическим выравниванием сканов, редактированием сетки и экспортом в CAD. Готовая сетка экспортируется в открытых форматах и принимается большинством CAD/CAM-систем, слайсеров 3D-принтеров и измерительных пакетов без конвертеров; обновления ПО выходят регулярно, драйверы и SDK открыты.

Оптический блок: камер — 2. Запас по разрешению пригодится при масштабировании и детальном анализе поверхности в измерительном ПО.

Лазер относится к класс ii (безопасный для глаз): сканировать можно в присутствии людей без защитных очков, что важно при работе с клиентами и на выездных проектах.

Скорость сканирования — 1,850,000 точек/с: сбор данных идёт в режиме, близком к реальному времени, поэтому оператор сразу видит наращиваемую модель и понимает, какие зоны уже закрыты.

Рабочая геометрия подобрана под реальные задачи: область сканирования — 600×550 мм, комфортная дистанция до объекта — 200-300 мм. Переключение между объектами разного масштаба не требует перенастройки механики — достаточно выбрать соответствующий режим в программе.

Эргономика и эксплуатация: габариты 298х103,5х74,5 мм, вес 0.840 кг, питание — 12 В, 5,0 А. Компактный корпус удобно держать на весу длительное время, а для выездных работ весь комплект помещается в небольшой кейс или рюкзак.

Полные технические характеристики

Смотрите также:
3DMakerpro Hawk
Femto Bolt
Категория: Промышленные и метрологические 3D-сканеры
Обучение и поддержка 3D-оборудования
Реверс-инжиниринг по 3D-сканированию

Частые вопросы

Какая точность у Shining 3D FreeScan UE PRO + Программное обеспечение EXModel Pro?
Заявленная точность сканирования — 0,02+0,03 мм/м (стандартный режим), 0,02+0,015 мм/м (встроенный режим фотограмметрии). Этого достаточно для реверс-инжиниринга, контроля геометрии и подготовки моделей к 3D-печати.

Какой компьютер нужен для Shining 3D FreeScan UE PRO + Программное обеспечение EXModel Pro?
Системные требования: Win10，64 бит. Видеокарта: карты серии NVIDIA GTX/RTX，выше или равны GeForce RTX 3060. Видеопамять：≥6 G；Процессор：I7-8700. Память：≥32 ГБ. Для комфортной работы с большими облаками точек рекомендуем дискретную видеокарту и SSD.

В каких форматах Shining 3D FreeScan UE PRO + Программное обеспечение EXModel Pro выгружает модели?
Экспорт выполняется в форматах OBJ, STL, ASC, PLY, P3, 3MF. Они напрямую открываются в CAD-системах, слайсерах и измерительном ПО — конвертеры не нужны.

Какие сроки и условия поставки?
Срок изготовления и доставки с момента оформления заказа обычно составляет 30–45 дней — он зависит от модели и объёма партии, точный срок менеджер подтвердит при согласовании. Доставка выполняется транспортными компаниями по всей России: до терминала или до двери.

Есть ли гарантия и помощь с запуском?
На всё оборудование предоставляется гарантия, условия гарантийного обслуживания фиксируются в счёте или договоре. Инженеры LUWAM помогают с настройкой и запуском — доступныобучение и техническая поддержка.

Где Shining 3D FreeScan UE PRO + Программное обеспечение EXModel Pro стоит в линейке и с чем его сравнивать — обзор FreeScan UE PRO.
