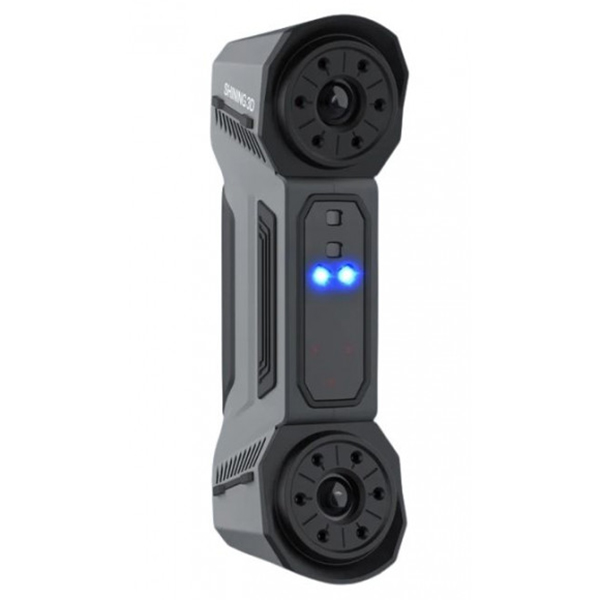

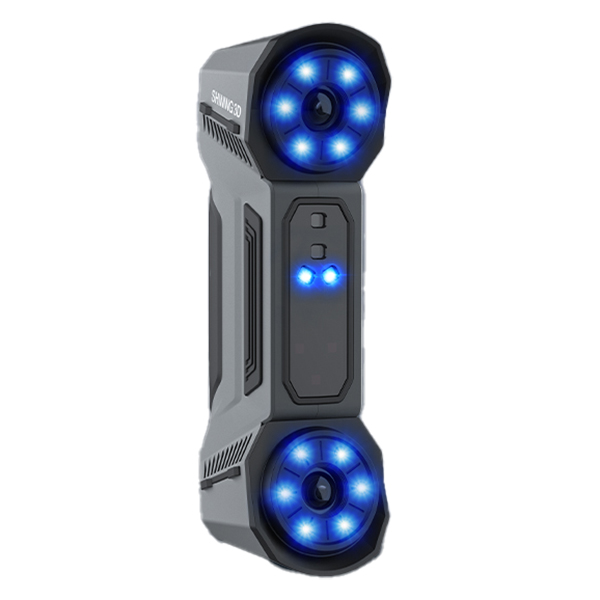

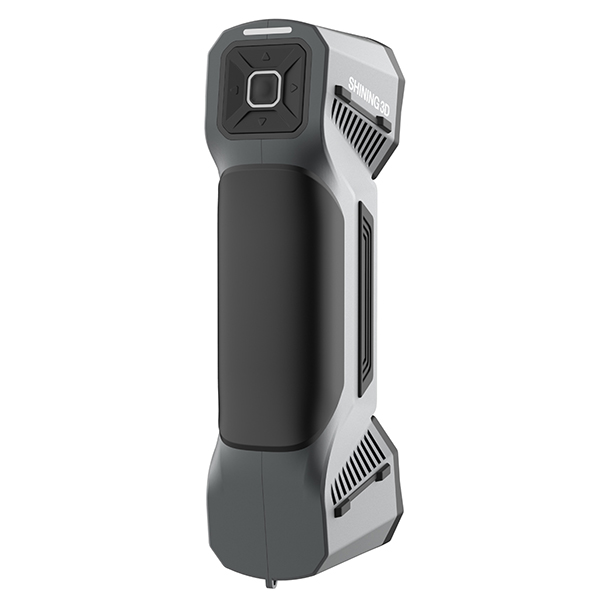

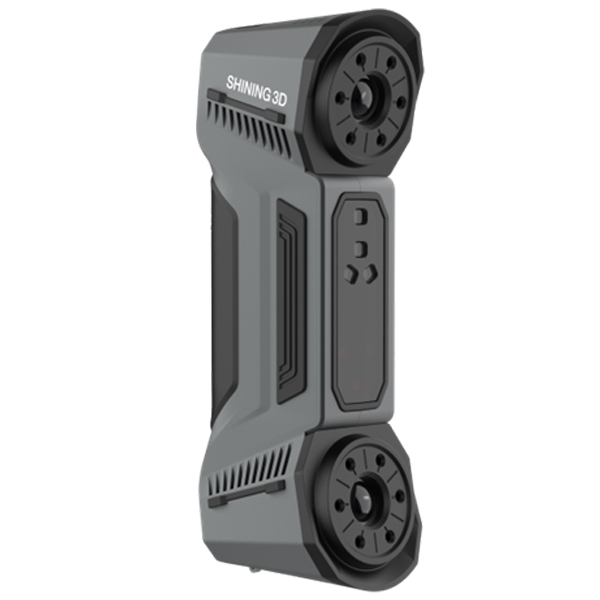

3D сканер Shining 3D FreeScan Combo+

Представляем Shining 3D FreeScan Combo+ — решение Shining 3D для 3D-сканирования: точность Лазерное сканирование: до 0.02 мм, Инфракрасное сканирование: до 0.05 мм, скорость Лазерное сканирование: 3,600,000 точек/c, Инфракрасное сканирование: 2,250,000 точек/с. Shining 3D — крупнейший китайский производитель 3D-сканеров с 20-летней историей: от настольных моделей до метрологических систем уровня FreeScan.

Ниже — подробный разбор характеристик, сценариев применения и ответы на частые вопросы.

Shining 3D FreeScan Combo+ работает по принципу оптический гибрид, источник — синий лазер (50 / 7 / 1 линий) + инфракрасное сканирование: (vcsel). Оптическая схема не касается объекта, поэтому сканировать можно хрупкие, мягкие и ценные предметы без риска повредить поверхность.

Лазер относится к класс ii (безопасен для глаз): сканировать можно в присутствии людей без защитных очков, что важно при работе с клиентами и на выездных проектах.

Точность сканирования Лазерное сканирование: до 0.02 мм, Инфракрасное сканирование: до 0.05 мм выводит Shining 3D FreeScan Combo+ из разряда «игрушек для хобби» в инструментальную категорию: по полученным данным можно строить рабочие чертежи и сравнивать изделие с эталонной CAD-моделью.

В производственном контуре сканер окупается скоростью измерений: там, где КИМ тратит часы на программу и измерение, оптический сканер снимает миллионы точек за минуты и сразу показывает отклонения цветовой картой.

Рабочая геометрия подобрана под реальные задачи: область сканирования — 520 x 510 (режим лазерного сканирования), 600 x 600 (инфракрасный режим). Для мелких изделий используются режимы с высокой детализацией, для крупных — широкое поле захвата, так что один прибор закрывает широкий спектр размеров.

Программная часть — фирменное ПО EXScan / FreeScan с автоматическим выравниванием сканов, редактированием сетки и экспортом в CAD. Готовая сетка экспортируется в открытых форматах и принимается большинством CAD/CAM-систем, слайсеров 3D-принтеров и измерительных пакетов без конвертеров; обновления ПО выходят регулярно, драйверы и SDK открыты.

Оптический блок: камер — 2. Детализация снимка достаточна для фиксации мелких элементов — от гравировок до крепежа и кромок.

Совместимость и подключение: подключение к компьютеру — USB 3.0; требования к рабочей станции: Win10/ 11 (64-разрядная); Графический процессор: видеокарты серии NVIDIA GTX/RTX, ≥ GeForce RTX 3060; Видеопамять: ≥ 6 ГБ; Процессор: I7-10700; Оперативная память: ≥ 32 ГБ;.

Скорость сканирования — Лазерное сканирование: 3,600,000 точек/c, Инфракрасное сканирование: 2,250,000 точек/с: сбор данных идёт в режиме, близком к реальному времени, поэтому оператор сразу видит наращиваемую модель и понимает, какие зоны уже закрыты.

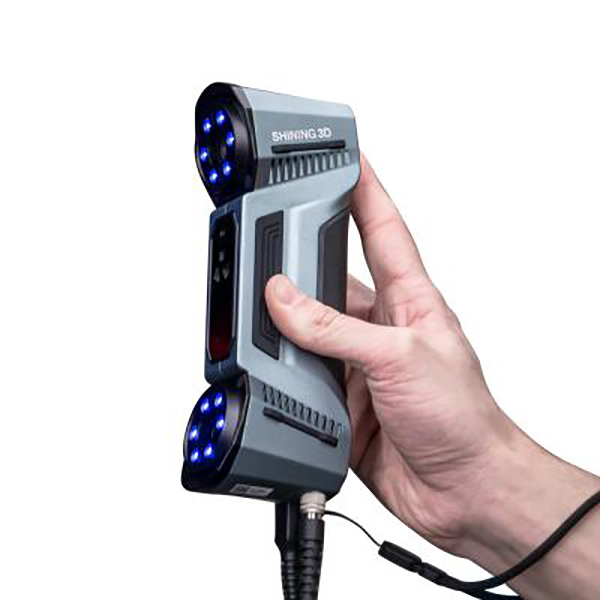

Эргономика и эксплуатация: габариты 193x63x53 мм, вес 0,620 кг. Прибор рассчитан на ежедневную работу в мастерской и выезды к заказчику — сборка и запуск занимают несколько минут.

Полные технические характеристики

Смотрите также:
3DMakerpro Magic Swift Plus
3D сканер 3Dmakerpro Seal
Категория: Промышленные и метрологические 3D-сканеры
Реверс-инжиниринг по 3D-сканированию
Услуга 3D-сканирования объектов

Частые вопросы

Какой компьютер нужен для Shining 3D FreeScan Combo+?
Системные требования: Win10/ 11 (64-разрядная); Графический процессор: видеокарты серии NVIDIA GTX/RTX, ≥ GeForce RTX 3060; Видеопамять: ≥ 6 ГБ; Процессор: I7-10700; Оперативная память: ≥ 32 ГБ;. Для комфортной работы с большими облаками точек рекомендуем дискретную видеокарту и SSD.

Безопасен ли Shining 3D FreeScan Combo+ для глаз?
Да: источник относится к класс ii (безопасен для глаз). Сканировать можно в присутствии людей без специальных средств защиты.

Какая точность у Shining 3D FreeScan Combo+?
Заявленная точность сканирования — Лазерное сканирование: до 0.02 мм, Инфракрасное сканирование: до 0.05 мм. Этого достаточно для реверс-инжиниринга, контроля геометрии и подготовки моделей к 3D-печати.

Есть ли гарантия и помощь с запуском?
На всё оборудование предоставляется гарантия, условия гарантийного обслуживания фиксируются в счёте или договоре. Инженеры LUWAM помогают с настройкой и запуском — доступныобучение и техническая поддержка.

Как проходит оплата для юридических лиц?
Мы работаем с юридическими лицами по безналичному расчёту: выставляем счёт, при необходимости заключаем договор поставки. Стандартные условия — 100% предоплата, для крупных партий и регулярных закупок действуют специальные условия. Также возможна работа по лизингу через наших партнёров.
