Чем заменить Creaform HandySCAN: FreeScan UE PRO

Creaform HandySCAN 3D — метрологический ручной лазерный сканер, «переносная КИМ»: координатные измерения там, куда деталь не дотащить до измерительной машины. Авиация, автопром, энергетика держали на нём входной контроль и реверс-инжиниринг. Сегодня HandySCAN в Россию официально не поставляется: калибровка и обслуживание — только за рубежом. Разбираем замену в том же классе задач — FreeScan UE PRO от Shining 3D.

Чем был хорош оригинал

HandySCAN задал стандарт класса: метрологическая точность с паспортной сертификацией, лазерные линии, трекинг по маркерам и честная мобильность — сканер приехал к детали, а не деталь к КИМ. На нём строили процедуры контроля, для которых заводить координатно-измерительную машину было дорого или невозможно: крупногабарит, ремонтные позы, полевые условия.

Фирменный софт собирал измерения в отчёты, понятные и службе качества, и заказчику. Привычный конвейер «скан — сравнение с CAD — отчёт» работал годами без пересмотра.

Почему сейчас проблема

Санкции отсекли и поставки, и главное — метрологическое сопровождение: калибровка и подтверждение характеристик HandySCAN выполняются фирменными сервисами, которых в РФ нет. Параллельный импорт даёт прибор без паспорта обслуживания: для метрологического класса это противоречие в терминах. Лицензии софта не продлеваются. Парк стареет, а подтвердить его годность нечем.

Чем заменить

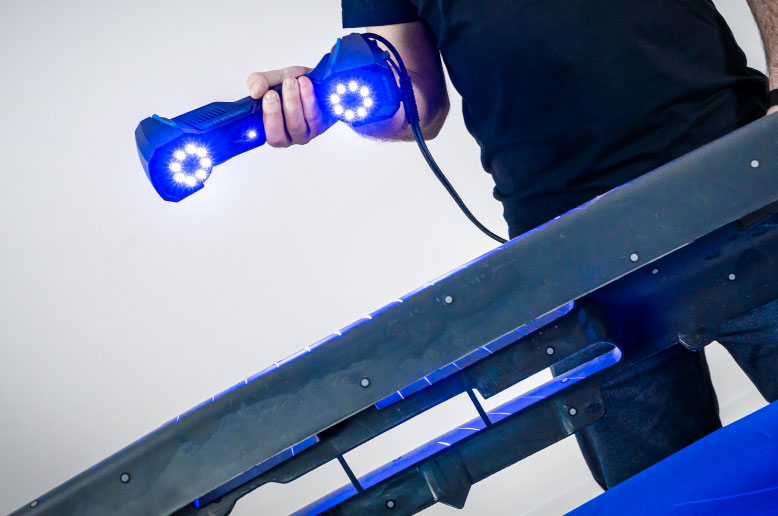

Рекомендация — FreeScan UE PRO: промышленный метрологический ручной лазерный сканер Shining 3D. Та же логика класса: лазерная оптика, трекинг по маркерам, задачи контроля качества, реверс-инжиниринга и координатных измерений на месте. Для бюро, где скан должен сразу превращаться в CAD-модель, есть комплектация FreeScan UE PRO + EXModel Pro — ремоделирование прямо в связке со сканером. Если же серийный контроль требует динамического сопровождения без маркеров, смотрите на FreeScan Trak Nova — оптическую координатно-измерительную систему.

Параметр	Оригинал	Замена
Класс прибора	Метрологический ручной	Метрологический промышленный
Технология	Лазерные линии	Лазерные линии
Трекинг	По маркерам	По маркерам
Основные задачи	КИМ-замена, контроль качества, реверс	Контроль качества, реверс, КИМ-задачи
ПО	Фирменная экосистема	Комплект ПО; EXModel Pro для CAD
Сервис в РФ	Недоступен	LUWAM, гарантия 1 год
Цена	Параллельный импорт без обслуживания	По запросу

Сценарии

Входной контроль и замена КИМ по габаритам

Скан детали, сравнение с 3D-моделью, цветовая карта отклонений в отчёте — то, что раньше уходило в очередь на координатно-измерительную машину. Для габаритного контроля и приёмки литья ручной метрологический сканер разгружает КИМ-участок и сокращает цикл приёмки.

Реверс-инжиниринг литых и штампованных деталей

Деталь без чертежа, изношенная оснастка, снятая с производства позиция: скан в облако — модель в CAD — чертёж по факту. Лазерная оптика уверенно читает шершавые литейные поверхности и штампованный металл, где фотограмметрия просит распылителя.

Серийный контроль в потоке

Когда контроль нужен не эпизодически, а на каждую партию, работает связка со сканером и шаблонами отчётов: один и тот же сценарий измерений, повторяемый результат. Для полностью автоматизированного контроля — система FreeScan Trak Nova с оптическим сопровождением.

Частые вопросы

Как подтвердить метрологию без сервисов Creaform?

Тем же способом, каким проверяют любой измерительный инструмент: эталонными артефактами — аттестованными сферами и пластинами — прямо на вашем производстве. Прибор приходит с паспортными характеристиками и поддержкой LUWAM; документы и методику проверки приложим к поставке.

EXModel Pro обязателен?

Нет. Если модели в CAD строят отдельные конструкторы, достаточно базовой комплектации FreeScan UE PRO. EXModel Pro нужен там, где сканер и ремоделирование живут в одном рабочем месте — это экономит час-два на каждой детали.

Команда работала на VXelements-логике. Долго осваивать?

Рабочий процесс идентичен по шагам: калибровка, маркеры, скан, сравнение с CAD, отчёт. Отличия — в интерфейсе и автоматиках отчётов; инженер службы качества переходит за один-два производственных дня.

Проверить наличие и цену: FreeScan UE PRO или комплект с EXModel Pro — цена по запросу. Другие сценарии замены западного оборудования — в якорной статье серии Чем заменить Leica BLK360. Счёт для юрлица, гарантия 1 год, доставка по России.
