Промышленный 3D-сканер SCANOLOGY NimbleTrack-C Gen2

SCANOLOGY NimbleTrack-C Gen2 — ручной метрологический 3D-сканер второго поколения с беспроводным носимым трекером i-Tracker. Точность самого сканера составляет 0,02 мм, системы в целом — 0,025 мм, объёмная точность — 0,06 мм на расстоянии 3,5 м. Скорость достигает 6 630 000 измерений в секунду: за счёт 54 перекрёстных, 17 параллельных и одной дополнительной синей лазерной линии прибор снимает сложные поверхности без остановок. Связка работает по Wi-Fi 6 без кабелей, при необходимости подключается через USB3-B или Gigabit Ethernet. Зона сканирования 500×600 мм и глубина резкости 400 мм сокращают число проходов по крупным деталям. Вес сканера с аккумулятором — 1,4 кг, трекера — 2,6 кг, поэтому полная смена оператора проходит без усталости. SCANOLOGY поставляется официально под заказ, сервисное сопровождение берёт на себя наша команда.

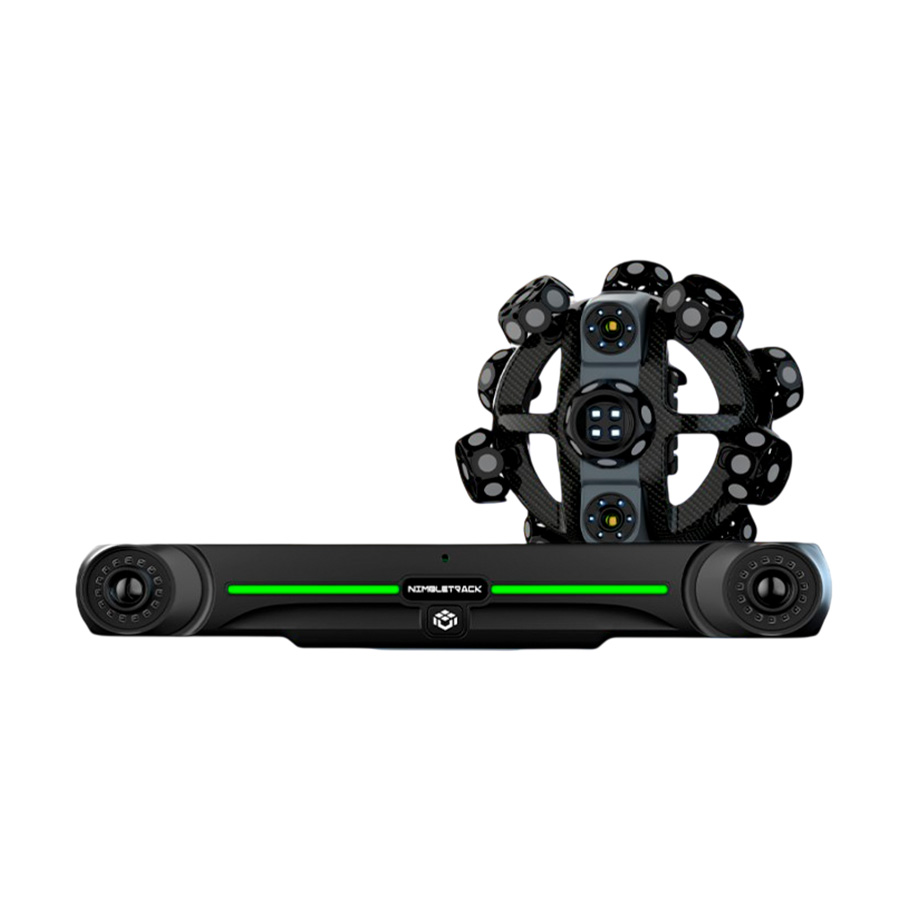

Беспроводная связка i-Scanner и i-Tracker

Главное отличие NimbleTrack-C Gen2 — внешнее позиционирование. Лёгкий i-Scanner (1,3 кг, а с аккумулятором и беспроводным модулем — 1,4 кг) держит оператор, а i-Tracker (2,2 кг, с питанием — 2,6 кг) закрепляется на штативе или напрямую на сканируемом изделии. Трекер непрерывно следит за положением сканера, поэтому маркеры на поверхности не нужны: деталь можно перемещать, переворачивать и продолжать сканирование без потери системы координат. Отсутствие проводов между сканером и рабочей станцией развязывает руки оператору на крупных объектах — от автомобильных панелей до элементов металлоконструкций. Зона 500×600 мм захватывает большой участок за один кадр, а глубина резкости 400 мм прощает колебания рабочего расстояния вокруг номинальных 300 мм.

Метрологическая точность и скорость измерений

NimbleTrack-C Gen2 относится к классу приборов для контроля качества: точность 0,02 мм по одиночному сканеру и 0,025 мм на уровне системы позволяет проверять размеры деталей, сравнивать изделие с CAD-моделью и строить карты отклонений. Объёмная точность 0,06 мм на дистанции 3,5 м характеризует поведение системы на протяжённых объектах — это важно при контроле каркасов, стапелей и крупногабаритных сварных конструкций. Скорость 6 630 000 измерений в секунду сокращает время сканирования сложной детали до минут, а адаптивная фотограмметрическая подсветка помогает на поверхностях с переменной отражаемостью. Для сопоставимости результатов с координатно-измерительными машинами фиксируйте температурные условия: диапазон работы системы — от -10 до 40 °C при влажности 10–90%.

Характеристики SCANOLOGY NimbleTrack-C Gen2

Ключевые параметры системы сведены в таблицу.

Форматы данных и работа в цеху

Система экспортирует результаты в .stl, .obj, .ply, .asc, .igs, .txt, .mk2 и .umk — этого набора хватает и для САПР, и для программ контроля геометрии. ПО работает под Windows, macOS и Linux, что редко встречается у метрологических сканеров и позволяет встроить прибор в существующую IT-инфраструктуру без покупки новых лицензий. Класс лазера — второй, безопасный для глаз: защитные очки оператору не требуются, а производственный процесс не нужно останавливать. Беспроводной модуль и аккумуляторы делают связку мобильной внутри цеха: сканер переезжает между участками вместе с оператором. Наши инженеры помогут настроить шаблоны сканирования под типовые детали вашего производства и обучат команду работе с системой.

Поставка и сервисное сопровождение от LUWAM

SCANOLOGY — доступный бренд с официальной поставкой в Россию. Мы отгружаем NimbleTrack-C Gen2 под заказ, проверяем систему перед отправкой и обеспечиваем сервисное сопровождение: калибровку, диагностику, ремонт и обновления ПО. Возможна демонстрация на ваших деталях — пришлите образец или чертёж, и мы покажем реальную точность и скорость на вашей задаче. Если бюджет или сроки ограничены, обсудим альтернативы: метрологический FreeScan UE PRO по нашему обзору или проверенное б/у оборудование. Работаем по всей России: отгружаем транспортом, пусконаладку выполняют наши инженеры.

Частые вопросы о NimbleTrack-C Gen2

Какая точность у NimbleTrack-C Gen2?
0,02 мм для сканера и 0,025 мм для системы; объёмная точность — 0,06 мм на расстоянии 3,5 м. Параметров хватает для контроля деталей машиностроения и сравнения с CAD-моделью.

Нужны ли маркеры при сканировании?
Нет: позиционирование выполняет носимый трекер i-Tracker. Деталь можно перемещать и переворачивать прямо в процессе съёмки — система координат не теряется.

Как сканер подключается к компьютеру?
Беспроводно по Wi-Fi 6 либо по кабелю USB3-B или Gigabit Ethernet. Все три варианта подключения входят в штатную конфигурацию системы.

С какими операционными системами совместим прибор?
Windows, macOS и Linux. Результаты экспортируются в .stl, .obj, .ply, .asc, .igs, .txt, .mk2 и .umk.

Можно ли сканировать блестящие и тёмные поверхности?
Синий лазер и адаптивная фотограмметрическая подсветка уверенно работают с большинством промышленных поверхностей; зеркальные участки рекомендуем матировать — так данные чище, а сшивка надёжнее.

Что с гарантией и обслуживанием?
Поставка официальная, под заказ; сервисное сопровождение — наша задача: калибровка, ремонт, обновления. Условия и сроки — на странице гарантии и ремонта.

Подберём NimbleTrack-C Gen2 под ваши задачи контроля качества и организуем демонстрацию на реальных деталях. Варианты применения в ОТК и метрологических лабораториях разобраны в разделе о 3D-сканерах для контроля качества, подбор под исследовательские и конструкторские задачи — в материале о сканере для НИИ и КБ. Каталог оборудования: https://luwam.ru/shop/3d-skanery/.
