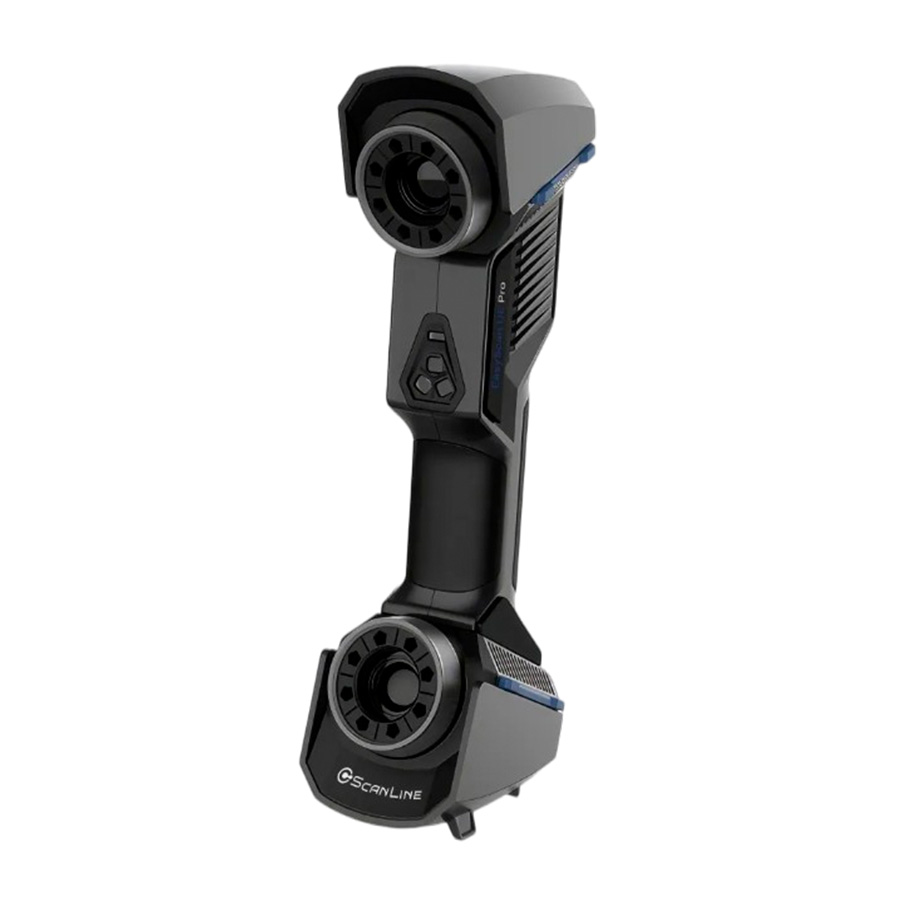

ScanLine EasyScan UE PRO EXModel Bundle

ScanLine EasyScan UE PRO — ручной лазерный 3D-сканер метрологического класса с точностью 0,02 мм, встроенным фотограмметрическим режимом и скоростью 1 850 000 измерений в секунду. Комплект с лицензией EXModel Pro закрывает полный цикл работы: от съёмки данных на объекте до чистовой полигональной модели и построения поверхностей в CAD. Двадцать шесть синих лазерных линий и одна дополнительная линия оцифровывают детали сложной формы, а автоматическая сшивка кадров экономит время оператора. По архитектуре оптики и ключевым параметрам прибор относится к тому же классу, что и FreeScan UE PRO, но предлагается по заметно более доступной цене. Мы поставляем комплект под заказ и берём на себя пусконаладку, обучение персонала и сервисное сопровождение техники на всём сроке службы.

Лазерная метрология в компактном корпусе

Основа сканера — лазерный блок из двадцати шести синих линий и одной дополнительной линии для мелких элементов. Синий свет меньше шумит на тёмных и блестящих поверхностях, поэтому кромки, сварные швы и полированные участки оцифровываются без матирования и напыления. Объёмная точность в стандартном режиме составляет 0,02+0,03 мм/м, а с подключением встроенной фотограмметрии улучшается до 0,02+0,015 мм/м: в комплекте есть масштабные линейки и рефлекторные маркеры, которые связывают отдельные кадры в единую систему координат. Зона сканирования 600×550 мм и глубина резкости 170–680 мм позволяют вести съёмку с расстояния 200–300 мм, не теряя резкости на перепадах высот. При этом корпус размером 298×103,5×74,5 мм весит всего 0,84 кг — рука оператора не устаёт даже за полную смену работы на крупном объекте.

EXModel Pro: от облака точек до CAD

EXModel — семейство программных продуктов Shining 3D для обработки результатов сканирования и реверс-инжиниринга; лицензия Pro уже включена в этот комплект. Программа объединяет кадры в цельную сеть, удаляет шум, закрывает отверстия и превращает облако точек в модель, пригодную для инженерных задач. Дальше данные передаются в Geomagic, PolyWorks, CATIA, SolidWorks, NX, Inventor и другие CAD-системы из списка совместимого ПО — форматы OBJ, STL, ASC, PLY, P3 и 3MF поддерживаются напрямую, без конвертации. Если вы формируете бюджет на реверс-инжиниринг, посмотрите наш обзор аналогов Geomagic Design X и материалы по решениям Shining 3D: так проще понять, какая связка сканера и ПО закроет задачи предприятия с минимальными затратами.

Применение, комплектация и рабочая станция

Прибор решает задачи метрологического контроля, реверс-инжиниринга, оцифровки оснастки и крупногабаритных узлов в машиностроении, энергетике, на ремонтных и сварочных производствах. В комплект поставки входят сам сканер ScanLine EasyScan UE PRO, калибровочная пластина, две масштабные линейки для фотограмметрии, набор рефлекторных маркеров, кабель USB 3.0, блок питания с переходниками и международными вилками, USB-накопитель с дистрибутивами, драйверами и руководством пользователя, а также паспорт прибора, гарантийный талон и метрологический сертификат. Для стабильной работы нужна станция под управлением Windows 10 64 bit с процессором уровня Intel Core i7-8700, видеокартой от NVIDIA GeForce RTX 3060 и 32 ГБ оперативной памяти. Диапазон рабочих температур — от 20 до 40 °C при влажности до 90%, поэтому съёмка и в цеху, и в лаборатории не вызывает ограничений.

Характеристики ScanLine EasyScan UE PRO

Ключевые параметры комплекта сведены в таблицу. Значения соответствуют паспортным данным производителя и подтверждаются метрологическим сертификатом, который входит в поставку.

Частые вопросы о ScanLine EasyScan UE PRO

Чем EasyScan UE PRO отличается от FreeScan UE PRO?
Класс устройств общий: точность 0,02 мм, двадцать шесть синих лазерных линий и скорость 1 850 000 измерений в секунду. FreeScan UE PRO — официальный метрологический продукт Shining 3D с полной локальной поддержкой, EasyScan — нишевая доступная альтернатива той же архитектуры. Оба варианта мы поставляем под заказ.

Что даёт лицензия EXModel Pro в этом комплекте?
Это программа Shining 3D для обработки сеток и реверс-инжиниринга: сшивка кадров, чистка полигональной модели, редактирование и подготовка данных к передаче в CAD. При отдельной покупке лицензия заметно увеличивает бюджет проекта, здесь она уже включена в цену комплекта.

Какой компьютер нужен для работы со сканером?
Windows 10 64 bit, процессор уровня Intel Core i7-8700, видеокарта от NVIDIA GeForce RTX 3060 и 32 ГБ оперативной памяти. Требования выше средних, поэтому рабочую станцию лучше закладывать в проект сразу, вместе со сканером.

Можно ли сканировать крупные объекты?
Да. Встроенная фотограмметрия с масштабными линейками и рефлекторными маркерами удерживает объёмную точность 0,02+0,015 мм/м на протяжённых деталях и больших сборках, где обычная последовательная сшивка кадров накапливает ошибку.

В каких форматах сохраняются результаты?
Экспорт выполняется в OBJ, STL, ASC, PLY, P3 и 3MF. Файлы открываются в Geomagic, PolyWorks, CATIA, SolidWorks, NX, Inventor и другом инженерном ПО без промежуточной конвертации и потери точности.

Как оформляется поставка и сервис?
Комплект поставляется под заказ: после согласования конфигурации мы фиксируем срок и цену. Пусконаладку, обучение и сервисное сопровождение выполняют специалисты LUWAM, гарантийные обязательства закрепляются договором.

Чтобы сравнить ручные метрологические решения до покупки, читайте наш обзор FreeScan UE PRO и материал «EinScan или FreeScan»: в них разобраны сценарии применения лазерных сканеров и приборов со структурированным подсветом. Полный каталог оборудования доступен по адресу https://luwam.ru/shop/3d-skanery/. Остались вопросы по комплекту ScanLine EasyScan UE PRO с EXModel Pro — напишите нам, и мы подберём конфигурацию под ваши задачи и бюджет.
