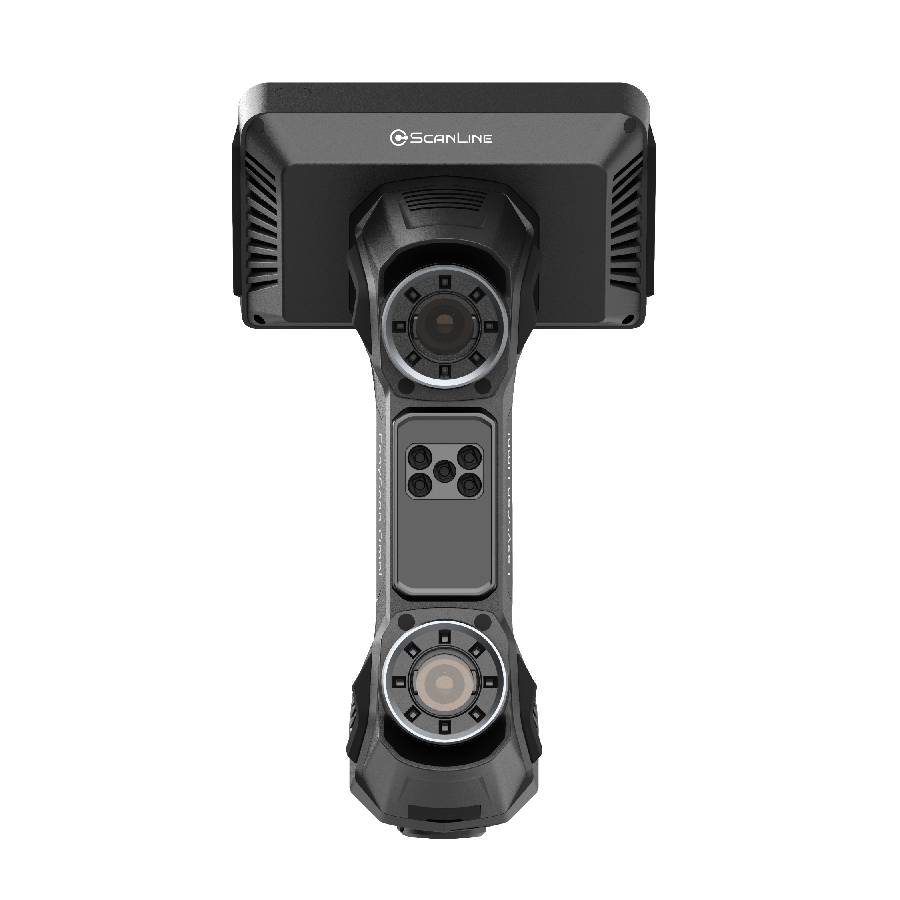

ScanLine EasyScan Omni — ручной 3D-сканер

ScanLine EasyScan Omni — ручной оптический 3D-сканер с лазерной подсветкой и дополнительным источником VCSEL, созданный для промышленной оцифровки широкой номенклатуры деталей. Аппарат захватывает до 7 619 000 точек в секунду и держит точность 0,014 мм + 0,023 мм/м, поэтому уверенно работает и на крупногабаритных конструкциях станкостроения и автопрома, и на компактных изделиях со сложной геометрией. Подключение по Wi-Fi развязывает руки оператору: сканер свободно перемещается вдоль двухметровой оснастки без кабеля, а поток данных уходит на рабочую станцию напрямую. Соответствие стандарту VDI/VDE 2634 Part 3 подтверждено испытаниями в лаборатории с аккредитацией ISO 17025 — независимый протокол ценится при аттестации измерительных процессов и входном контроле продукции. Сертификаты CE, FCC и EAC дополнительно снимают вопросы при встраивании прибора в действующее производство. Беспроводное подключение упрощает и организацию рабочего места: станция обработки данных может стоять в стороне, а оператор не путается в проводах на стапеле.

Где применяется EasyScan Omni

Модель закрывает типовые задачи промышленного сканирования: контроль размеров изготовленных деталей, оцифровку оснастки и пресс-форм, реверс-инжиниринг физических образцов, документирование геометрии перед ремонтом или списанием. Ручной формат снимает ограничение на габариты: корпус станка, кузовная панель, участок трубопровода или литейная форма оцифровываются без поворотного стола и рабочей камеры фиксированного объёма. Глубина резкости 830 мм и рабочее расстояние от 170 до 1000 мм дают свободу выбора дистанции — оператор подстраивается под деталь, а не деталь под оптику. Захват текстур и цвета сохраняет на модели изображение поверхности, что удобно для каталогов, экспертизы и презентационных визуализаций. Для конвейерных метрологических операций рядом можно поставить FreeScan UE PRO — промышленный лазерный сканер с сопоставимым классом задач. Опытные операторы закрывают деталь средних габаритов за один подход, после чего сразу переходят к контролю полигона в программном обеспечении.

Лазерная технология и достигаемая точность

В основе EasyScan Omni — комбинированная оптическая схема с двумя камерами по 5 Мп и тремя режимами проецирования. Высокоскоростной режим задействует 93 лазерные линии и подсветку VCSEL: он рассчитан на быструю оцифровку протяжённых поверхностей и черновое построение полигональной модели. Детализированный режим с 25 параллельными линиями повышает плотность точек на фасонных участках, кромках и переходах. Для глубоких отверстий и поднутрений предусмотрен режим одной лазерной линии — он достаёт геометрию там, где многолинейные проекции не работают. Точность одиночных измерений составляет 0,014 мм + 0,023 мм/м, объёмная точность — 0,014 мм + 0,010 мм/м: даже на двухметровой детали накопленная погрешность укладывается в десятые доли миллиметра. Разрешение регулируется в диапазоне 0,01–10 мм, поэтому один и тот же объект можно оцифровать быстро или с максимальной детализацией. Комбинация режимов превращает сканер в универсальный инструмент: не нужно менять прибор при переходе от черновой оцифровки к точным измерениям.

Характеристики ScanLine EasyScan Omni

Ключевые параметры модели сведены в таблицу; полная спецификация, протоколы испытаний и состав комплекта предоставляются по запросу вместе с коммерческим предложением.

Поставка, сервис и гарантия

ScanLine EasyScan Omni поставляется под заказ: конфигурацию — с калибровочной пластиной, транспортировочным кейсом и рабочей станцией либо без них — мы подтверждаем на этапе коммерческого предложения. Сервисное сопровождение наше: инженеры LUWAM выполняют ввод в эксплуатацию, обучение операторов, периодическую калибровку и ремонт сканера на протяжении всего срока службы. Мы также помогаем выстроить методики измерений под конкретную номенклатуру и настроить экспорт облаков точек в CAD-системы и контрольно-измерительные комплексы. Перед выбором полезно сравнить поведение лазерных сканеров одного класса в цеховых условиях: обзор FreeScan UE PRO показывает реальную точность на металле и окрашенных поверхностях. Если параллельно рассматриваете подержанную технику, разбор того, как проверить б/у 3D-сканер перед покупкой, убережёт от прибора с расстроенной оптикой. По запросу организуем демонстрационное сканирование на вашей детали, чтобы до покупки оценить реальную плотность точек и качество сшивки.

Частые вопросы

Чем EasyScan Omni отличается от настольных сканеров?
Ручной формат снимает ограничение на габариты: деталь не нужно размещать в рабочей камере, оцифровка объекта любого размера выполняется прямо в цеху или на монтажной площадке.

Какая точность у сканера и чем она подтверждена?
0,014 мм + 0,023 мм/м по одиночным измерениям и 0,014 мм + 0,010 мм/м объёмная; соответствие VDI/VDE 2634 Part 3 подтверждено испытаниями в лаборатории с аккредитацией ISO 17025.

Как сканер подключается к компьютеру?
По Wi-Fi; обработка данных идёт на рабочей станции под управлением Windows, требования к её конфигурации фиксируются в спецификации заказа. Беспроводной канал держит стабильный поток данных даже на расстоянии нескольких метров от станции.

Снимает ли прибор цвет и текстуру?
Да, захват текстур и цвета штатный — результат пригоден для каталогов продукции, экспертизы и презентационных визуализаций.

Как сканировать тёмные и блестящие поверхности?
Лазерная подсветка с VCSEL-источником стабильнее структурированного света на металле; для зеркальных участков рекомендуется лёгкое матирующее напыление.

Кто обслуживает сканер после покупки?
Диагностику, калибровку, ремонт и обновления выполняют специалисты LUWAM; прибор и запчасти поставляются под заказ с подтверждением срока в договоре.
