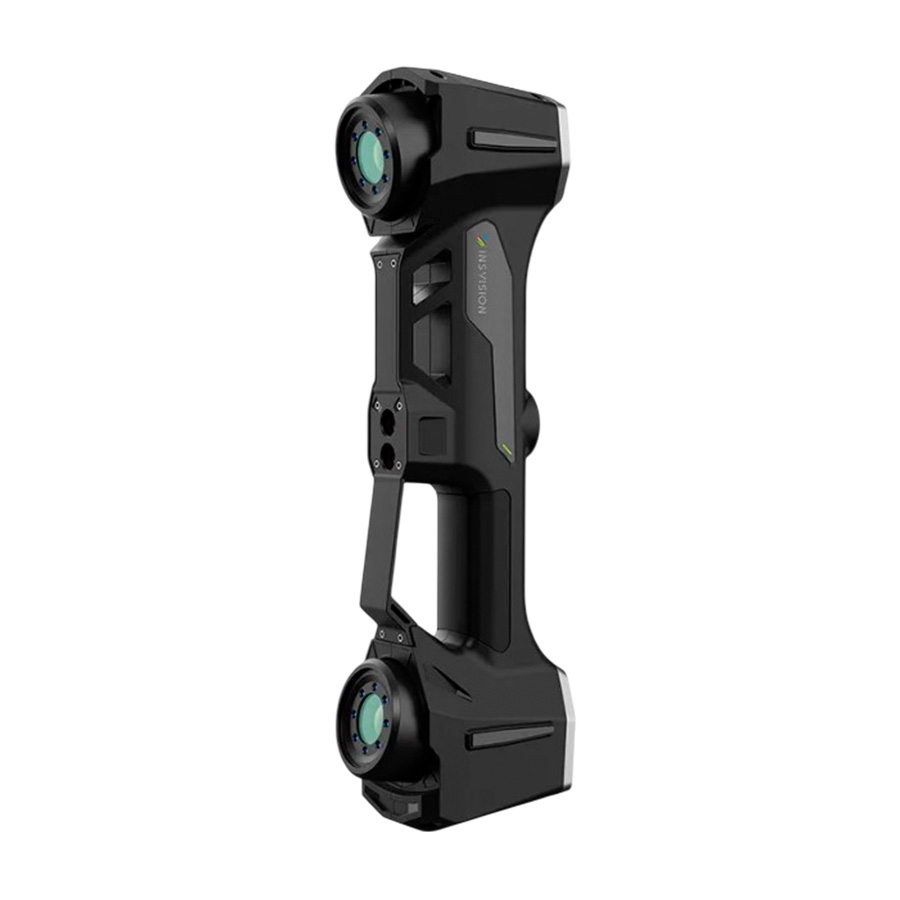

INSVISION AlphaVista — ручной 3D-сканер

INSVISION AlphaVista — ручной лазерный 3D-сканер для метрологической оцифровки деталей, узлов и крупных объектов. Пятьдесят синих лазерных лучей обеспечивают скорость до 7 100 000 измерений в секунду, точность одиночного измерения достигает 0,073 мм, а объёмная точность составляет 0,1 мм + 0,015 мм/м — то есть точность сохраняется на протяжённых объектах в зоне до 2200×2200 мм. Сканер работает на дистанциях от 400 до 2500 мм, весит 1,38 кг и подключается к рабочей станции по USB 3.0. Это инструмент для цеха, лаборатории и выездных обмеров: контроль оснастки, съёмка геометрии машин, восстановление чертежей. Поставляем под заказ, сервисное сопровождение и обучение операторов выполняем сами.

Пятьдесят лазеров и семь миллионов измерений

Основа AlphaVista — оптическая схема с лазерным подсветом: 50 синих лазеров формируют на поверхности серию узких полос, а камеры считывают их деформации. Синий свет меньше рассеивается и лучше держит контраст на сложных поверхностях — вплоть до металла с остаточной бликовостью. Скорость до 7 100 000 измерений в секунду означает, что даже крупные объекты оцифровываются за один проход без длительных перестроек. Рабочее расстояние от 400 до 2500 мм с тремя диапазонами позволяет отступать от детали там, где мешает оснастка. Класс лазера — второй, безопасный для глаз при штатной работе. Заявленная точность до 0,073 мм относится к одиночному измерению, а объёмная точность 0,1 мм + 0,015 мм/м описывает поведение точности по мере накопления длины траектории сканирования.

Метрология в цехе и на выезде

Типовые задачи AlphaVista — контроль качества оснастки и штампов, инспекция литых и сварных конструкций, оцифровка машин и станков для реверс-инжиниринга, обмеры трубопроводов и каркасов. Ручное исполнение снимает ограничения стационарных систем: сканер ведётся вокруг объекта, труднодоступные участки снимаются с дополнительных ракурсов, а крупногабаритные изделия не требуют разборки и доставки к измерительному столу. Зона сканирования до 2200×2200 мм позволяет закрывать за одну сессию значительные фрагменты поверхности, а сшивка сеток идёт по геометрии и маркам. Чтобы сравнить подходы ручных метрологических сканеров, полезен обзор FreeScan UE PRO и материал о выборе между EinScan и FreeScan — выводы применимы и к оценке AlphaVista.

Характеристики INSVISION AlphaVista

Ключевые параметры INSVISION AlphaVista по данным производителя сведены в таблицу.

Рабочая станция и эргономика

AlphaVista требует производительную рабочую станцию: производитель рекомендует процессор уровня i7-13700H и выше, видеокарту NVIDIA RTX 4060 с 8 ГБ видеопамяти и не менее 32 ГБ оперативной памяти под 64-битной Windows 10 или новее — семь миллионов измерений в секунду создают серьёзный поток данных. Сам сканер весит 1,38 кг при габаритах 430×135×90 мм: рука оператора устаёт меньше, чем с тяжёлыми головками, а баланс рассчитан на длительные смены. Подключение по USB 3.0 сохраняет пропускную способность, кабель не ограничивает обход объекта вокруг станции. INSVISION — нишевый бренд: мы поставляем AlphaVista под заказ и сами обеспечиваем сервисное сопровождение — от пусконаладки и калибровки до ремонта и обновлений программного обеспечения.

Сильные стороны и границы применения

Сильные стороны AlphaVista — скорость и охват: плотный лазерный поток сокращает время съёмки, а большая зона и дистанции до 2500 мм позволяют работать с техникой и металлоконструкциями без подмостей и перестроек. Ручная схема требует навыка: равномерность ведения и перекрытие проходов влияют на качество сшивки, поэтому первые смены стоит планировать с обучением оператора. Границы применения стандартны для лазерных сканеров: зеркальные и прозрачные поверхности матируются, чёрный глянец требует режима с повышенной мощностью подсветки. Для предметов малого размера с микродеталями настольные системы дают большую плотность точек в кадре. Итоговый выбор зависит от геометрии ваших объектов и допусков — наши инженеры подберут конфигурацию, посчитают производительность и покажут тестовое сканирование на вашем образце до оплаты счёта.

Частые вопросы об INSVISION AlphaVista

Какая точность у сканера?
До 0,073 мм на одиночном измерении; объёмная точность — 0,1 мм + 0,015 мм/м на протяжённых объектах.

Какие объекты можно сканировать?
От мелких деталей до крупногабаритных: зона одной сессии до 2200×2200 мм, рабочая дистанция от 400 до 2500 мм, ограничений по массе самого объекта нет.

Какой компьютер нужен?
Windows 64-бит, процессор от i7-13700H, видеокарта уровня NVIDIA RTX 4060 с 8 ГБ памяти, от 32 ГБ оперативной памяти.

Как сканер справляется со сложными поверхностями?
Синие лазеры держат контраст на металле и тёмных поверхностях; зеркальные и прозрачные участки предварительно матируются спреем или напылением.

Это стационарный или ручной сканер?
Ручной: сканер ведётся вокруг объекта, измерительный стол и штатив не нужны, работать можно в цеху и на выезде.

Как с поставкой и сервисом?
Поставка под заказ; сервисное сопровождение, калибровку и ремонт выполняем мы сами, включая поставку запасных частей и обновления программного обеспечения.

INSVISION AlphaVista — рабочая альтернатива европейским метрологическим сканерам с прозрачной логикой поставки. Сравните её с FreeScan UE PRO и EinScan HX2, чтобы подобрать решение под допуски и бюджет. Каталог 3D-сканеров с фильтрами по назначению: https://luwam.ru/shop/3d-skanery/ . Консультация и демонстрация — в Москве: https://luwam.ru/3d-skaner-moskva/ .
