ZG PhotoShot Lite — фотограмметрическая система

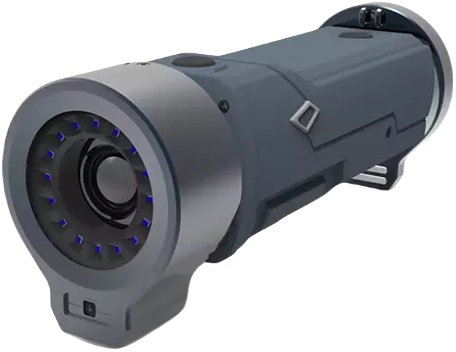

ZG PhotoShot Lite — компактная фотограмметрическая система для создания сетей опорных точек при трехмерных измерениях. Устройство размером 175x56x56 мм и весом 0,3 кг работает на дистанции от 1 до 20 метров, обеспечивая объемную точность 0,02 мм и погрешность 0,007 мм/м. Суть метода проста: по серии перекрывающихся снимков с закодированными маркерами ПО восстанавливает точное взаимное положение точек в пространстве, а дальнейшее сканирование привязывается к этому жесткому каркасу. Такой подход снимает накопление ошибки при оцифровке крупных объектов — от станочных станин до кузовных панелей. Мы поставляем PhotoShot Lite под заказ, поможем с методикой съемки и интеграцией в ваш измерительный процесс, а при необходимости дополним комплекс лазерным сканером. Тестовую привязку вашего объекта можем показать дистанционно по фотографиям.

Как работает фотограмметрическая привязка

При сканировании большого объекта ручной сканер сшивает кадры последовательно, и на каждом перекрытии накапливается небольшая ошибка. На детали длиной несколько метров это выливается в миллиметры отклонения, что неприемлемо для метрологии. Фотограмметрия решает проблему глобально: оператор раскладывает по объекту кодированные и некодированные маркеры, система PhotoShot Lite снимает серию кадров с разных ракурсов, и метод уравнивания строит единую сеть точек с высокой внутренней точностью. Для мелких объектов хватает нескольких десятков маркеров, на крупных сетях счет идет на сотни, и система автоматически распознает кодированные метки, связывая их между кадрами. Далее облако точек сканера вписывается в эту сеть, и общая геометрия объекта сохраняется по всей длине. Погрешность 0,007 мм/м означает, что на десяти метрах протяженности каркас удерживается в пределах сотых долей миллиметра на метр базы. Именно поэтому фотограмметрия считается обязательным этапом при контроле крупногабаритных деталей, где требуется сопоставимость с CAD по всему изделию.

Когда нужна система на объекте

Типовые сценарии PhotoShot Lite — контроль качества и реверс-инжиниринг крупных изделий. В машиностроении это станины и рамы станков, сварные секции, штампы большого габарита, пресс-формы в сборе, трубные обвязки и несущие конструкции. В транспортных производствах — кузовные панели, рамы, интерьерные модули и проверка оснастки стапелей. В исследовательской практике фотограмметрия применяется для фиксации формы конструкций при испытаниях: серии снимков в разные моменты времени показывают деформации под нагрузкой. Полезна система и при оцифровке наследуемого оборудования, когда документации нет, а габариты не позволяют обойтись одними маркерами. На стройплощадках и в судоремонте фотограмметрия применяется для исполнительных съемок: каркас точек документирует фактическое положение конструкций и закладных деталей, а сравнение с проектом выявляет отклонения на ранней стадии. Дистанция 1–20 м дает возможность работать как с настольными объектами, так и с цеховыми конструкциями, а вес 0,3 кг делает систему по-настоящему мобильной — комплект умещается в небольшом кейсе и передается между площадками без специальной упаковки.

Характеристики ZG PhotoShot Lite

Ключевые паспортные параметры приведены в таблице. Система не требует отдельного громоздкого штатива и мощной станции: съемка и обработка серий выполняются на стандартном компьютере, а требования уточняются под ваш объем данных при заказе.

Интеграция со сканерами и альтернативы

PhotoShot Lite используется как самостоятельный измерительный пост для оценки расстояний и взаимного положения узлов, но основная роль — поддержка сканирования. Методика привязки по опорным точкам совместима с лазерными сканерами, работающими по маркерам, поэтому каркас от фотограмметрии напрямую повышает объемную точность всего комплекса. Если вы собираете метрологический участок с нуля, обратите внимание на доступные комплексы Shining 3D с официальной поставкой: FreeScan UE PRO для высокоточной оцифровки и FreeScan Trak Nova — оптическую координатно-измерительную систему трекинга, которая решает задачу внешней привязки без маркеров вообще. Сравнение подходов и примеры внедрений разбираем на консультациях по вашим деталям. При комплексной поставке мы собираем связку на своих объектах и передаем заказчику отработанную методику: схему раскладки маркеров, маршрут обхода и чек-лист контроля качества сети.

Частые вопросы

Чем фотограмметрия отличается от 3D-сканирования?
Сканер оцифровывает поверхность целиком, фотограмметрия же строит каркас опорных точек по снимкам. Эти методы дополняют друг друга: каркас задает точность, сканер — детализацию поверхности.

Зачем сканеру опорные точки?
При сшивке кадров на длинных объектах накапливается ошибка. Привязка к фотограмметрической сети фиксирует общую геометрию, и облако точек вписывается в нее с минимальным отклонением.

Какая точность у PhotoShot Lite?
Объемная точность составляет 0,02 мм, погрешность 0,007 мм/м. Для вашей задачи проведем оценку ожидаемой погрешности по габаритам объекта: на десяти метрах протяженности каркас удерживается в пределах сотых долей миллиметра на метр базы.

На каком расстоянии нужно работать?
Рабочая дистанция системы — от 1 до 20 метров: от настольных объектов до цеховых конструкций без смены оборудования.

Сложно ли освоить методику?
Базовые навыки набираются за несколько дней: раскладка маркеров, схема обхода объекта и контроль качества сети. Дальше методика легко тиражируется на операторов — типовые схемы разметки избавляют новичков от характерных ошибок.

Это полноценная замена сканеру?
Нет, для оцифровки поверхностей нужен сканер; PhotoShot Lite отвечает за точность каркаса. Вместе они образуют комплекс для крупных объектов.

Поможем собрать измерительный комплекс под ваши задачи — от фотограмметрии до лазерного сканера. Смотрите также раздел о 3D-сканерах для контроля качества и каталог оборудования. Перед покупкой б/у метрологической техники прочтите наш гайд: https://luwam.ru/2026/09/28/proverit-bu-3d-skaner/ .
