ZEISS GOM ATOS 5 — метрологический 3D-сканер

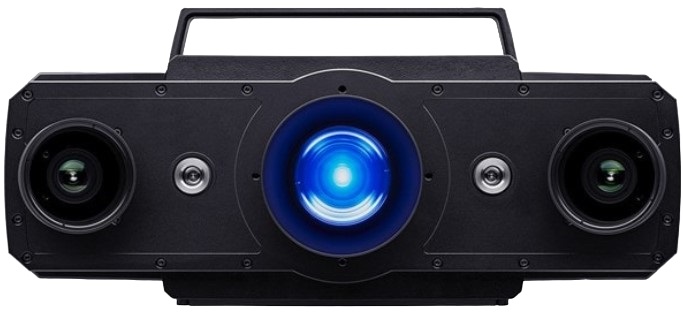

ZEISS GOM ATOS 5 — метрологический 3D-сканер серии ATOS с синим структурированным светом и двумя камерами, созданный для промышленных измерений. Одно измерение занимает 0,2 секунды, рабочее расстояние до объекта составляет 880 мм, поворотный стол поддерживается и заказывается отдельно. Сканер применяется для контроля размеров деталей, инспекции оснастки и сборочных единиц, а также полнообъёмных измерений в производстве и метрологических лабораториях. Важно: оборудование ZEISS относится к санкционно уязвимой группе брендов — поставка возможна параллельным импортом под заказ, сервис при этом ограничен. Поэтому вместе с ATOS 5 мы всегда просчитываем альтернативу — метрологический FreeScan UE PRO с официальной поставкой и полноценным сервисным сопровождением, закрывающий те же задачи без ограничений.

Синий структурированный свет и две камеры

В ATOS 5 используется проекция синего структурированного света: узкополосный спектр отсекает засветку от окружающего освещения, а две камеры одновременно фиксируют деформацию проецируемых полос. Скорость 0,2 секунды на измерение позволяет собирать плотные облака точек за считаные минуты, не утомляя оператора. Рабочее расстояние 880 мм даёт комфортный отступ между сенсором и деталью — удобно при работе со сборками и в ограждённых измерительных зонах. Синий свет упрощает работу и с металлическими поверхностями: отражения читаются предсказуемее, а бликовые артефакты возникают реже. Поворотный стол, поддерживаемый и заказываемый отдельно, автоматизирует обход детали на 360 градусов: проходы сшиваются в общую модель без ручного позиционирования. Компактный сенсорный блок — 250×150×200 мм и 3 кг — монтируется на штативе или измерительном портале, а в упаковке занимает 400×300×500 мм и весит 7 кг. Для работы используется Windows, поэтому рабочее место собирается на стандартных станциях.

Метрологические задачи: контроль и инспекция

Серия ATOS традиционно применяется там, где нужны достоверные размерные данные: входной контроль деталей, проверка первой статьи, инспекция литьевых форм и штампов, анализ деформаций после термообработки и сварки. Полнообъёмное сравнение с CAD показывает отклонения геометрии цветной картой, что ускоряет принятие решений в производстве. Измерение за 0,2 секунды позволяет за один сеанс собрать данные по всей поверхности детали, включая сложные фасонные участки, недоступные контактным щупам. Отчёты по результатам сравнения вкладываются в дело изделия и служат доказательной базой при разборе рекламаций. Для задач производственного контроля у нас есть отдельный материал про 3D-сканеры для контроля качества: в нём разобрано, какой класс точности нужен под допуски разных процессов. При выборе важно понимать: метрологическое оборудование требует регулярной поверки и доступа к обновлениям программного обеспечения, и именно здесь у санкционных брендов возникают практические сложности, которые стоит считать до покупки, а не после.

Поставка, сервис и разумная альтернатива

Серия ATOS относится к премиальной метрологии, но текущие ограничения меняют экономику владения. Официальная поставка и заводская поддержка ZEISS для российских заказчиков недоступны: оборудование ввозится параллельным импортом под заказ, сроки и цена зависят от логистики, а гарантия производителя не действует. Сервис ограничен: запчасти, поверка и обновления GOM Inspect остаются узким местом на годы вперёд. Мы честно предупреждаем об этих рисках и предлагаем сравнить решение со сканером FreeScan UE PRO — метрологической системой с официальной поставкой и нашим сервисным сопровождением. Как перейти с экосистемы GOM на доступные решения, мы разобрали в отдельной статье (ссылка в конце страницы), а детальный разбор возможностей альтернативы — в обзоре FreeScan UE PRO. По опыту, прозрачный расчёт стоимости владения экономит больше, чем скидка на железо. Если решение об ATOS 5 всё же принято, поможем с подбором конфигурации и проверкой комплекта при получении.

Характеристики ZEISS GOM ATOS 5

Ключевые параметры сенсорного блока приведены в таблице по данным производителя. Обратите внимание: итоговая конфигурация зависит от объектива и опций, поэтому финальную спецификацию фиксируем в договоре до заказа.

Частые вопросы

Реально ли купить новый ATOS 5 сейчас?
Да, параллельным импортом под заказ. Сроки и цену под конкретную комплектацию с нужным объективом уточняйте у наших менеджеров до оформления документов.

Что с сервисом и поверкой?
Сервис ограничен: официальная поддержка ZEISS недоступна, поверку и ремонт согласуем индивидуально. Все риски мы фиксируем до договора, чтобы решение было осознанным.

Какую альтернативу вы предлагаете?
Метрологический FreeScan UE PRO: официальная поставка, полноценное сервисное сопровождение и сопоставимые задачи промышленного контроля размеров.

Чем ATOS отличается от ручных метрологических сканеров?
Синхронная двухкамерная схема и стационарная установка дают высокую повторяемость. Ручные сканеры мобильнее и удобнее при работе с крупными сборками на площадке.

Стоит ли рассматривать б/у ATOS?
Только с полной проверкой геометрии, калибровки и комплекта. Процедуру мы описали в материале как проверить б/у 3D-сканер — она сэкономит бюджет и нервы.

Можно ли сравнить системы до покупки?
Да: мы проводим тестовые измерения на ваших деталях и показываем оба варианта — ATOS 5 и альтернативу, чтобы выбор опирался на цифры, а не на каталог.

3D-сканер ZEISS GOM ATOS 5 доступен параллельным импортом под заказ, сервис ограничен — рекомендуем заранее сравнить решение с FreeScan UE PRO и материалом https://luwam.ru/2026/09/28/chem-zamenit-gom-inspect/ . Записаться на тестовые измерения и получить расчёт под ваш проект можно в нашем офисе — 3D-сканеры в Москве.
