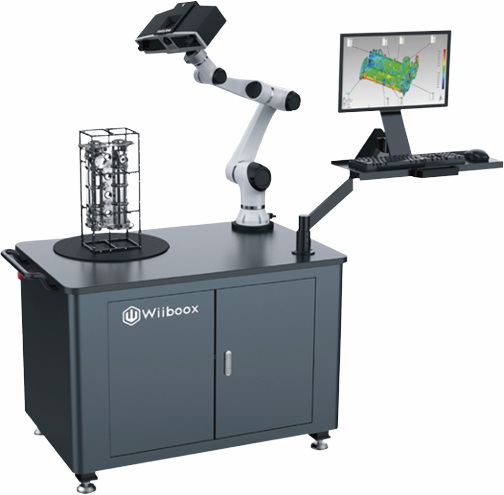

Wiiboox Reeyee Robot — автоматизированная система 3D-сканирования

Wiiboox Reeyee Robot — стационарная автоматизированная система 3D-сканирования, построенная по принципу измерительной ячейки: сканирующий модуль с двумя камерами и поворотная платформа объединены в общем корпусе, поэтому оператору не нужно вручную обводить деталь со всех сторон. Система закрывает типовые задачи производственного контроля: приёмку отливок и механообработанных изделий, проверку геометрии оснастки, оцифровку узлов для реверс-инжиниринга. Точность до 0,015 мм позволяет работать с допусками, привычными для машиностроения, а зона сканирования 320×240 мм вмещает большинство деталей, проходящих через отдел технического контроля. Подключение по Ethernet и работа под Windows упрощают интеграцию в цеховую инфраструктуру, а массивная рама гасит вибрации станочного соседства. Поставляем Wiiboox Reeyee Robot под заказ с сервисным сопровождением нашего инженерного центра.

Технология синего структурированного света

В основе Reeyee Robot лежит оптическая технология структурированной подсветки: проектор проецирует на деталь световой узор синего спектра, а две камеры разрешением 5 Мп синхронно фиксируют его деформации. Синий LED-источник практически нечувствителен к внешней засветке и посторонним бликам, поэтому сканировать можно в обычном цеху без затемнения помещения. По паре снимков программное обеспечение восстанавливает плотное облако точек с точностью до 0,015 мм — этого достаточно, чтобы сравнить изделие с CAD-моделью и получить цветную карту отклонений в пределах допуска. Две камеры одновременно снижают количество мёртвых зон на глубоких и сложнопрофильных поверхностях: стенки пазов, отверстий и литьевые радиусы оцифровываются за меньшее число проходов. Результатом сессии становится готовая полигональная модель, пригодная для измерений и экспорта в инженерные пакеты.

Автоматизация и интеграция в производство

Reeyee Robot задуман как элемент автоматизированного участка, а не как настольный прибор. Габариты 1220×810×2010 мм и вес 320 кг означают стационарную установку на подготовленную площадку: оператор размещает деталь в рабочей зоне, после чего система выполняет цикл сканирования по заданному сценарию без его участия. Подключение по Ethernet (LAN) позволяет включить сканер в цеховую сеть — организовать доступ к результатам с нескольких рабочих мест и настроить передачу данных на сервер конструкторского или технологического отдела. Такой формат востребован там, где контроль выполняется регулярно и в больших объёмах: в литейных цехах, на участках механообработки, в службах входного контроля комплектующих. Перед покупкой мы помогаем оценить загрузку оборудования и проверяем сценарий контроля на реальных деталях заказчика.

При необходимости результаты автоматически архивируются, и по любой детали можно поднять историю измерений за прошлые партии.

Характеристики Wiiboox Reeyee Robot

Ключевые параметры системы сведены в таблицу. Значения приведены по данным производителя и подтверждаются при вводе оборудования в эксплуатацию на площадке заказчика.

Применение и условия эксплуатации

Основные сценарии использования Reeyee Robot — контроль качества серийных деталей, оцифровка оснастки и оправок, реверс-инжиниринг узлов, по которым не сохранилась конструкторская документация. Диапазон рабочих температур от −5 до +40 °C и допустимая влажность 50–95 % позволяют эксплуатировать систему в производственных помещениях без жёсткого климат-контроля; важно лишь беречь оптику от абразивной пыли и масляного тумана. Отметим и устойчивость к загрузке: закрытая оптика меньше страдает от цеховой пыли, чем открытые ручные решения, а система рассчитана на сменную работу. Для метрологических задач, где требуется аттестация по методикам предприятия, мы дополнительно проводим проверку на эталонах заказчика и фиксируем фактические показатели в протоколе. Если часть номенклатуры выходит за зону 320×240 мм, разумно дополнить стационарную ячейку ручным метрологическим сканером — например, FreeScan UE PRO, который можно принести к крупной детали прямо в цех.

Поставка и сервисное сопровождение

Wiiboox — нишевый производитель автоматизированных сканирующих систем. Мы поставляем Reeyee Robot под заказ: сроки и комплектацию фиксируем в спецификации после согласования производственной задачи и номенклатуры деталей. Сервисное сопровождение полностью берёт на себя наш инженерный центр — монтаж, ввод в эксплуатацию, обучение операторов, обновления программного обеспечения и ремонт в случае отказов; отдельно согласуем состав комплекта запчастей. Чтобы понять, как встроить сканирование в процесс приёмки, полезно начать с материала про контроль качества с помощью 3D-сканера, а задачи оцифровки изделий без документации подробно разобраны в статье о реверс-инжиниринге.

Частые вопросы о Wiiboox Reeyee Robot

Чем Reeyee Robot отличается от ручного 3D-сканера?
Это стационарная ячейка с автоматическим циклом: оператор не обводит деталь вручную, положение камер стабильно, а результаты повторяются от смены к смене, что упрощает статистический контроль.

Кроме того, ячейку можно встроить в конвейер и синхронизировать циклы с тактом производственной линии.

Какая точность у системы?
До 0,015 мм при сканировании в зоне 320×240 мм — этого достаточно для большинства задач приёмочного контроля в машиностроении и литейном производстве.

Нужно ли затемнять помещение?
Нет. Синий структурированный свет устойчив к внешней засветке, поэтому работать можно в обычном производственном цеху при штатном освещении.

Как подключается сканер?
По интерфейсу Ethernet (LAN). Управляющее программное обеспечение работает под Windows, систему несложно включить в существующую цеховую сеть.

Кто обслуживает оборудование?
Сервисное сопровождение выполняет наш инженерный центр: от монтажа и пусконаладки до обновлений программного обеспечения и ремонта.

Можно ли сканировать металлические детали?
Да. Для сильно блестящих поверхностей применяются матирующий спрей или режимы с адаптацией экспозиции камер — точность при этом сохраняется.

Подбираете стационарную систему контроля под конкретную номенклатуру деталей? Опишите задачу — поможем с конфигурацией и подготовим тестовое сканирование образцов. Сравнить Reeyee Robot с ручными метрологическими решениями можно в обзоре FreeScan UE PRO: https://luwam.ru/2026/09/27/obzor-freescan-ue-pro/ , а полный перечень оборудования представлен в каталоге https://luwam.ru/shop/3d-skanery/ .
