Оптическая КИМ TrackerScan Trak Nova

Короткий ответ: TrackerScan Trak Nova — гибридная оптическая координатно-измерительная система: трекер и ручной лазерный сканер в одном комплекте. 58 синих лазерных линий, объёмная точность 0,072 мм/м, подключение по Wi-Fi. Поставка под заказ, сервисное сопровождение — наше.

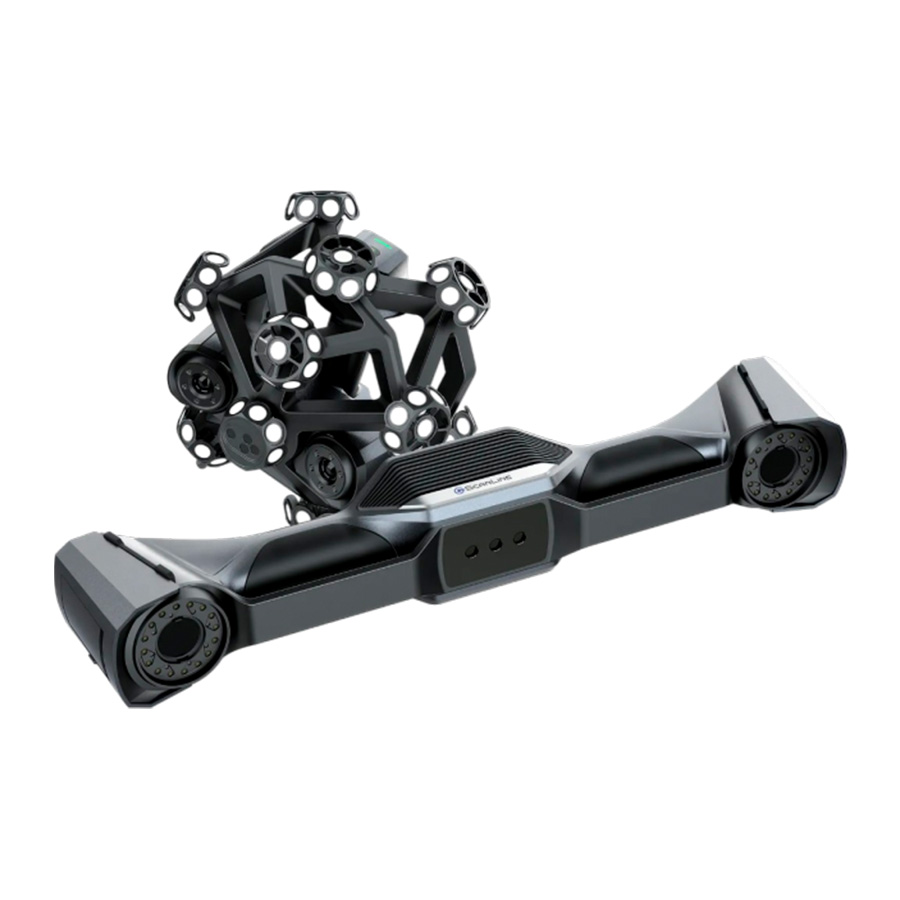

TrackerScan Trak Nova — гибридная оптическая координатно-измерительная система, объединяющая ручной лазерный сканер и оптический трекер. Трекер непрерывно следит за положением сканера в пространстве, поэтому оператор свободно перемещается вокруг детали: не нужно носить с собой контроллер, а кабель не цепляется за оснастку — связь идёт по Wi-Fi. Оптическая схема использует 50 синих лазерных линий крупного раствора, 7 параллельных линий для быстрой съёмки и одну линию для глубоких отверстий и узких полостей. Объёмная точность составляет 0,072 мм плюс 0,012 мм на метр, глубина резкости — 380 мм. LUWAM поставляет систему под заказ с сервисным сопровождением на нашей стороне.

Гибридная оптика и трекинг

Сила системы — в сочетании режимов. Пятьдесят синих лазерных линий покрывают широкое поле и быстро оцифровывают протяжённые поверхности: корпусные детали, штампованные панели, сварные швы. Семь параллельных линий ускоряют рутинную съёмку простых участков, а одиночная линия добирается туда, куда широкому вееру не пройти — глухие отверстия, карманы, полости пресс-форм. Синий лазер меньше шумит на блестящих и тёмных поверхностях, поэтому большинство металлических деталей сканируется без матирования. Оптический трекер освобождает от внешних позиционеров: координаты вычисляются по images с маркерной сеткой, точность не зависит от длины кабеля или положения стойки. Сертификаты CE, FCC, ROHS, FDA и UKCA подтверждают метрологический класс устройства.

Точность и применение

Объёмная точность 0,072 мм с приростом 0,012 мм на метр — характеристики, при которых система пригодна для контроля геометрии ответственных деталей: турбинных лопаток, отливок, оснастки, автомобильных панелей. Сканер весом 2,8 кг сбалансирован для продолжительной работы, глубина резкости 380 мм держит в фокусе сложный рельеф без перестройки. Работа идёт под Windows, результаты передаются в метрологическое ПО для сравнения с CAD и оформления протоколов. Типовые заказчики — машиностроительные предприятия, авиационные и энергетические сервисы, литейные цеха и лаборатории неразрушающего контроля. По классу задач система близка к FreeScan Trak Nova от Shining 3D — сравнение этих решений поможем провести на ваших деталях.

Характеристики TrackerScan Trak Nova

Основные параметры системы приведены в таблице по спецификации.

Поставка и сервис LUWAM

Система поставляется под заказ: комплектация, срок и цена фиксируются после согласования задач. Сервисное сопровождение — наше: пусконаладка, обучение операторов, юстировка и плановые проверки точности выполняются инженерами LUWAM, бренд доступен для поставок в Россию без санкционных ограничений. Если рассматриваете варианты того же класса, сравните с FreeScan UE PRO и обзором FreeScan UE PRO в деталях — поможем подобрать решение под бюджет и требования метрологической службы.

Рабочий процесс на объекте

Цикл работы с TrackerScan Trak Nova начинается с подготовки: трекер устанавливается на штатив в зоне прямой видимости, деталь при необходимости оклеивается маркерами — дальше система координат строится автоматически. Оператор обходит объект со сканером в руках; беспроводная связь по Wi-Fi избавляет от кабеля, который на стационарных комплексах цепляется за оснастку и ограничивает траекторию. Пятьдесят линий широкого веера снимают протяжённые поверхности за один проход, семь параллельных линий ускоряют простые участки, одиночная линия проходит глубокие отверстия и узкие полости пресс-форм. Вес 2,8 кг и сбалансированная развеска позволяют работать продолжительными сессиями без излишней усталости. На экране в реальном времени видно построенное облако точек и дыры — проблемные зоны досканируются сразу, без повторной установки детали. Глубина резкости 380 мм держит в фокусе сложный рельеф без перестройки положения сканера. Результат передаётся в метрологическое программное обеспечение: сравнение с CAD, размеры между элементами, контроль допусков и карта цветовых отклонений для протокола. Сертификаты CE, FCC, ROHS, WEEE, KC, FDA, UKCA и другие подтверждают соответствие международным требованиям — документация пригодится при аудитах. Типовой сценарий в литейном цехе — приёмка отливок перед механической обработкой: система выявляет остаточный припуск и деформации, экономя станочные часы. В сервисе энергетики сканируются проточные части и лопатки: карта износа служит основанием для ремонта или замены. В инструментальном производстве система контролирует пресс-формы по регламенту: тренд износа рабочих поверхностей отслеживается от проверки к проверке. Обучение операторов занимает неделю: базовые приёмы работы с веером линий, обход сложных участков, контроль дыр и сшивка установки из нескольких позиций. Наше сервисное сопровождение включает плановые проверки и юстировку — заявленная точность подтверждается протоколом после каждой процедуры.

Частые вопросы

Зачем системе трекер?
Трекер отслеживает положение сканера в пространстве: оператор свободно обходит деталь, а точность не зависит от жёсткой привязки к столу.

Сколько лазерных линий используется?
Пятьдесят линий широкого веера, семь параллельных для быстрой съёмки и одна для глубоких отверстий — всего пятьдесят восемь.

Какая точность измерений?
Объёмная точность — 0,072 мм плюс 0,012 мм на метр; глубина резкости составляет 380 мм.

Нужно ли матирование блестящих деталей?
Синий лазер устойчив к бликам: большинство металлических поверхностей сканируется без напыления.

Как подключается сканер?
По Wi-Fi — кабель не мешает перемещению вокруг объекта; работа ведётся под Windows.

Кто выполняет сервис?
Инженеры LUWAM: станция поставляется под заказ с полным сопровождением — от пусконаладки до плановых проверок.

Получите расчёт под ваши задачи — детали, объёмы контроля, сроки. Каталог метрологических систем — https://luwam.ru/shop/3d-skanery/, показ и демо в Москве — https://luwam.ru/3d-skaner-moskva/.

Сравнить с соседями по каталогу

• Creaform MetraSCAN-R Black Elite HD
• Оптическая КИМ система ScanLine TrackerScan Pro W

Частые вопросы

Подтверждена ли точность Оптическая КИМ TrackerScan Trak Nova?

Метрологический класс: точность подтверждается по VDI/VDE 2634 или протоколами завода. Для аккредитованных лабораторий поможем с калибровкой и поверкой.

Нужны ли маркеры при работе с Оптическая КИМ TrackerScan Trak Nova?

Лазерные режимы большинства метрологических сканеров работают по маркерам; часть моделей имеет трекинг по геометрии. Для крупных объектов рекомендуем фотограмметрию.

Какое ПО для контроля качества?

Базовая поставка — сканирование и модель. Инспекция (сравнение с CAD, GD&T, протоколы ОТК) — отдельные пакеты; подберём комплектацию под вашу задачу.
