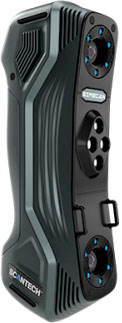

ScanTech SimScan 22 — компактный 3D-сканер

ScanTech SimScan 22 — карманный метрологический 3D-сканер весом 570 г. При габаритах 203×80×44 мм он выдаёт объёмную точность 0,020 мм + 0,060 мм/м и разрешение 0,035 мм — показатели полноразмерных лазерных сканеров. Скорость захвата — 1 250 000 измерений в секунду, зона сканирования — 410×400 мм. Семь синих лазерных крестов, семь параллельных линий и одиночная линия образуют гибкую схему подсветки под разные поверхности. Класс лазера — второй: при штатной работе излучение безопасно для глаз. SimScan создан для мест, куда полноразмерный прибор просто не пролезает: салоны автомобилей, кабины, внутренние полости, стапели. Оборудование поставляется под заказ, сервисное сопровождение — на стороне LUWAM, без отправки прибора за рубеж.

Компактность и эргономика

Главное преимущество SimScan 22 — габариты. Прибор размером со средний смартфон и весом 570 г удерживается одной рукой и не утомляет оператора даже при длинных сеансах; в дорогу он берётся в обычной сумке вместе с ноутбуком, отдельный кейс-трансформер не нужен. Для автосервиса и стапельных работ это принципиально: сканер проходит в дверные проёмы, под приборную панель и в колёсные арки, где крупным устройствам не хватает места для манёвра. Меньшая зона сканирования 410×400 мм — плата за компактность, но на точности это не сказывается: метрологические характеристики полноразмерных моделей сохранены. Если вы сканируете преимущественно открытые поверхности большого размера, рациональнее полноразмерный прибор вроде EinScan HX2 — сравнение по вашим деталям подготовим по запросу.

Метрологический класс точности

Объёмная точность 0,020 мм + 0,060 мм/м и разрешение 0,035 мм — уровень, при котором сканер применяют для размерного контроля: приёмки деталей, проверки оснастки, обмеров после механообработки. Модель всерьёз конкурирует с полноценными метрологическими системами — например, с Shining 3D FreeScan UE PRO, оставаясь в разы компактнее и легче. Как выстроить процесс контроля и какие требования предъявлять к ПО и эталонам, мы разбираем в обзоре 3D-сканеров для контроля качества. Для научных организаций и конструкторских бюро есть отдельный разбор выбора сканера для НИИ и КБ: требования к точности там отличаются от производственных, и правильная формулировка задачи экономит заметную часть бюджета закупки.

Лазерная система

Подсветка SimScan 22 комбинированная: семь синих лазерных крестов для сложного рельефа, семь параллельных линий для плотного покрытия больших участков и одиночная линия для тонких кромок и узких полостей. Синий свет меньше рассеивается на металле и держит контраст на отражающих поверхностях, поэтому обработанный металл в большинстве случаев сканируется без матирования. Класс лазера — второй: при штатной работе излучение безопасно для глаз, направлять луч в упор на человека всё же не стоит. Скорость 1 250 000 измерений в секунду делает сеанс коротким даже при плотной сетке: деталь среднего размера оцифровывается за минуты, а вместе с малым весом прибора это снижает усталость оператора на серийных задачах и ускоряет работу на стапеле.

Программное обеспечение

SimScan 22 работает в программе ScanViewer: захват, сшивка, редактирование сетки и экспорт выполняются в одном пакете. Модель ориентирована на геометрию и измерения — захват цвета в спецификации не заявлен, текстурного канала здесь нет. Для задач, где цвет критичен — искусство, музейное дело, графика, — берите сканер с текстурным каналом, например Revopoint MIRACO. Результаты измерений оформляются отчётом, облако точек и сетка выгружаются в стандартные форматы для дальнейшей работы в CAD-системах и ПО размерного контроля. Перед заказом уточняйте состав лицензии и комплект поставки: мы фиксируем конфигурацию в спецификации до оплаты, чтобы прибор сразу встал в ваш измерительный процесс без докупок и простоев.

Характеристики

Ключевые параметры SimScan 22 сведены в таблицу по данным производителя. Полная спецификация, варианты комплектации и сроки поставки — в коммерческом предложении LUWAM, которое менеджеры готовят по запросу.

Частые вопросы

Чем SimScan 22 отличается от полноразмерных сканеров?
Теми же метрологическими характеристиками в компактном корпусе. Разница в зоне сканирования: 410×400 мм против больших полей у стационарных моделей, поэтому крупные объекты обходятся дольше.

Для каких задач подходит?
Размерный контроль, реверс-инжиниринг мелких и средних деталей, работа в труднодоступных местах: салоны, кабины, полости, стапели. Для предметки с цветом он не предназначен.

Безопасен ли лазер для глаз?
Класс лазера — второй: при штатной работе излучение безопасно, защитные очки не обязательны. Не направляйте луч в глаза в упор — это общее правило для любого лазерного прибора.

Захватывает ли сканер цвет?
Нет, цветной канал в спецификации не заявлен — прибор сфокусирован на геометрии и точных измерениях. Для оцифровки с текстурами подойдёт Revopoint MIRACO.

Справится ли с металлом без матирования?
В большинстве случаев да: синие лазеры держат контраст на обработанном металле. Зеркальные полированные участки всё равно лучше матировать для гарантированного результата.

Как заказать и что с гарантией?
Поставка под заказ, срок фиксируется в договоре. Сервисное сопровождение и гарантийные обязательства — LUWAM; условия смотрите на странице гарантии и ремонта.

Купить ScanTech SimScan 22 с поставкой под заказ можно через LUWAM: подготовим спецификацию, проведём тестовое сканирование ваших деталей и обучим операторов. Каталог метрологических и ручных моделей — https://luwam.ru/shop/3d-skanery/ . Демонстрация в Москве — по записи: https://luwam.ru/3d-skaner-moskva/ .
