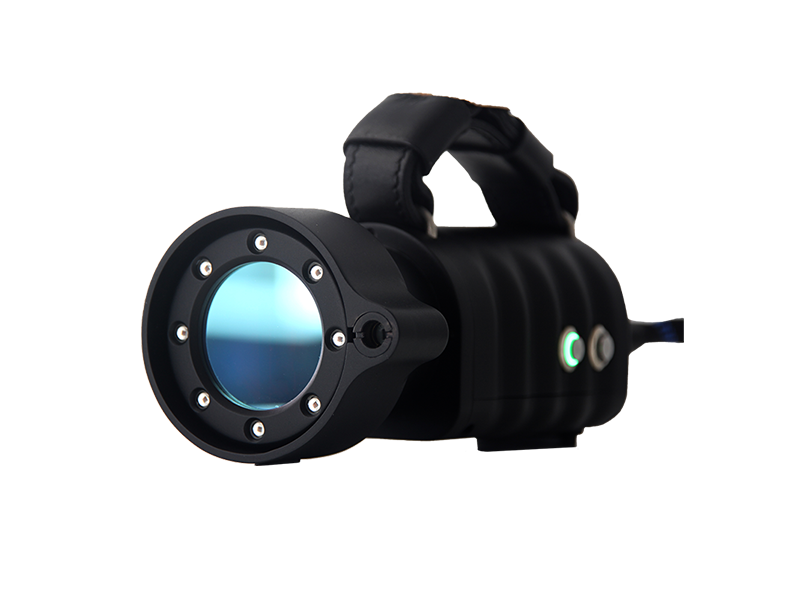

Система фотограмметрии ScanTech MSCAN

Короткий ответ: ScanTech MSCAN — ручная фотограмметрическая система с объёмной точностью 0,025 мм и вычислением в реальном времени. Компактный корпус весом 500 г, интерфейс Gigabit LAN. Поставка под заказ, сервисное сопровождение — наше.

ScanTech MSCAN — компактная система фотограмметрии для точных координатных измерений и контроля геометрии крупных объектов. Прибор размером всего 100×80×60 мм и весом 500 граммов работает по фотограмметрическому принципу: серия снимков преобразуется в трёхмерное облако точек, а вычисление и отображение результата идут в реальном времени — ждать постобработки не нужно. Объёмная точность составляет 0,025 мм, чего достаточно для метрологических задач машиностроительного уровня. Источником света служит LED, подключение выполняется через Gigabit LAN. LUWAM поставляет систему под заказ с сервисным сопровождением на нашей стороне.

Зачем нужна фотограмметрия в метрологии

Лазерный сканер отлично снимает локальные поверхности, но на крупных объектах — рамах, кузовах, сварных конструкциях, оснастке — накопленная погрешность сшивки растёт вместе с размером. Фотограмметрия решает задачу иначе: по закодированным точкам система восстанавливает глобальную систему координат объекта, и сканер затем привязывается к ней. MSCAN выступает таким «глобальным арбитром»: съёмка занимает минуты, а результат стабилен по всему объёму изделия. Режим реального времени позволяет контролировать качество съёмки на месте: оператор сразу видит, какие ракурсы отсняты, а какие нужно повторить. Форматы вывода включают MK2, IGS и другие — данные встраиваются в типовые метрологические пакеты без ручной конвертации.

Точность и связь со сканерами

Объёмная точность 0,025 мм — уровень, пригодный для приёмочного контроля ответственных деталей и калибровки оснастки. Одна камера упрощает оптическую схему и делает систему неприхотливой: минимум юстировок, быстрый старт на объекте, устойчивость к вибрациям цеха. Рабочий диапазон влажности от 10 до 90 процентов позволяет работать и в цеху, и в лаборатории. Максимальный эффект MSCAN даёт в связке с ручным лазерным сканером: фотограмметрия задаёт глобальную точность, а сканер собирает плотную геометрию поверхностей. В роли напарника хорошо зарекомендовал себя FreeScan UE PRO; подробнее о подборе связки — в нашей статье чем заменить Creaform HandySCAN.

Характеристики ScanTech MSCAN

Ключевые параметры системы сведены в таблицу; значения соответствуют спецификации.

Поставка и сервис LUWAM

ScanTech — доступный бренд с официальными поставками: MSCAN поставляется под заказ, сроки и комплектацию подтверждаем после согласования задачи. Сервисное сопровождение — наше: помощь при вводе в эксплуатацию, обучение операторов, обновления и плановые проверки. Подскажем, нужна ли вашей лаборатории отдельная фотограмметрия или достаточно одного сканера — иногда разумнее сразу взять связку из фотограмметрической системы и лазерного сканера, чтобы закрыть и глобальную точность, и детализацию поверхностей. Ориентиры по классам задач — в материале 3D-сканеры для контроля качества.

Как организована работа оператора

Работа с MSCAN строится вокруг короткого цикла. Оператор размечает объект кодированными точками или использует заранее наклеенные маркеры — по ним система восстановит глобальную систему координат. Дальше камера обходит объект с ракурсов, перекрывающих друг друга: режим реального времени показывает на экране, какие участки уже обеспечены связностью, а какие нужно доснять. Ошибка замечается на объекте, а не за столом постобработки — переделка занимает минуты, а не час. По завершении съёмки данные выгружаются в форматах MK2, IGS и других, совместимых с распространёнными метрологическими пакетами. Прибор весом 500 граммов и размером 100×80×60 мм не требует штатива и люльки: оператор держит систему в руке, усталость за смену минимальна. Источник света LED экономичен и не нагревает объект, интерфейс Gigabit LAN обеспечивает быструю передачу массивов данных в рабочую станцию. Диапазон влажности от 10 до 90 процентов допускает работу и в цеху, и в неотапливаемых ангарах — система сохраняет заявленную точность 0,025 мм в условиях, где контактным КИМ требуется климат-контроль. Перед сменой выполняется штатная проверка по эталону, занимающая несколько минут; регламент включает и уход за оптикой — протирку объектива входящей в комплект салфеткой. Обучение строится от простого к сложному: сначала одиночные объекты с десятком маркеров, затем крупногабаритные конструкции с перекрытием съёмок, в финале — связка со сканером, где фотограмметрическая сеть служит каркасом для лазерного облака точек. Оператор осваивает полный цикл за неделю, методики закрепляются регламентом предприятия. Для отчётности мы помогаем настроить шаблоны протоколов: карта отклонений, таблица размеров, подпись исполнителя — документ выходит готовым к печати сразу после измерения. Сроки поставки и состав комплекта уточняйте у наших инженеров — под заказ соберём конфигурацию под ваши объекты и бюджет.

Частые вопросы

Что даёт фотограмметрия по сравнению с одним сканером?
Стабильную точность на протяжённых объектах: глобальная система координат строится по закодированным точкам, а не накапливается при сшивке.

Какая точность у MSCAN?
Объёмная точность составляет 0,025 мм — уровень приёмочного контроля в машиностроении.

Долго ли ждать результат?
Нет, вычисление и отображение идут в реальном времени; качество съёмки видно прямо на объекте.

В каких условиях можно работать?
Допустимая влажность среды — от 10 до 90 процентов, поэтому система пригодна и для цеха, и для лаборатории.

Как подключается система?
Через интерфейс Gigabit LAN; свет — LED, количество камер — одна.

С каким сканером совместима связка?
Практичный вариант — FreeScan UE PRO: фотограмметрия держит глобальную точность, лазер снимает детальную геометрию.

Опишите измеряемые объекты — предложим конфигурацию под задачи и бюджет. Каталог метрологического оборудования — https://luwam.ru/shop/3d-skanery/, о выборе под НИИ — https://luwam.ru/2026/09/28/skaner-dlya-nii-kb/.

Сравнить с соседями по каталогу

• Creaform MetraSCAN-R Black Elite HD
• Оптическая КИМ система ScanLine TrackerScan Pro W

Частые вопросы

Подтверждена ли точность Система фотограмметрии ScanTech MSCAN?

Метрологический класс: точность подтверждается по VDI/VDE 2634 или протоколами завода. Для аккредитованных лабораторий поможем с калибровкой и поверкой.

Нужны ли маркеры при работе с Система фотограмметрии ScanTech MSCAN?

Лазерные режимы большинства метрологических сканеров работают по маркерам; часть моделей имеет трекинг по геометрии. Для крупных объектов рекомендуем фотограмметрию.

Какое ПО для контроля качества?

Базовая поставка — сканирование и модель. Инспекция (сравнение с CAD, GD&T, протоколы ОТК) — отдельные пакеты; подберём комплектацию под вашу задачу.
