SCANOLOGY NimbleTrack-E Gen2 — беспроводной 3D-сканер

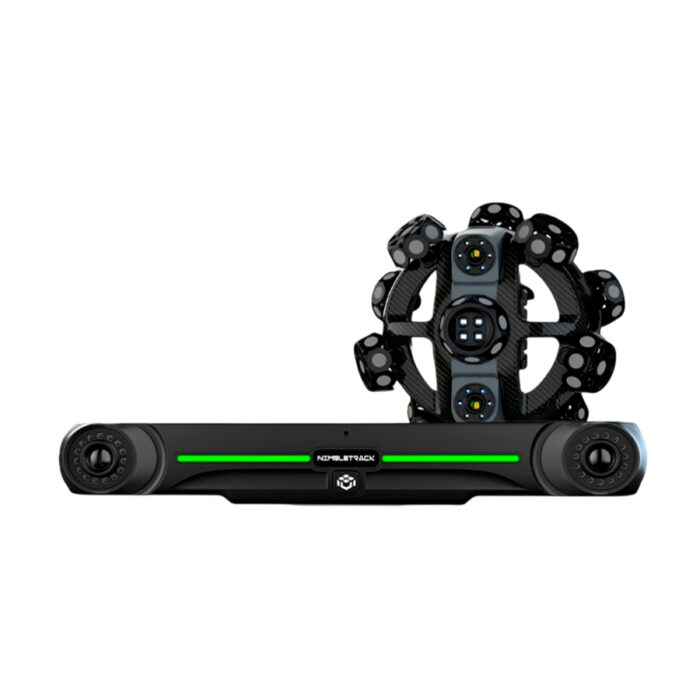

SCANOLOGY NimbleTrack-E Gen2 — беспроводная ручная система из сканера i-Scanner и трекера i-Tracker: 6 630 000 измерений в секунду без кабеля до рабочей станции. Связь держится по Wi-Fi 6, а в условиях загруженного эфира тот же комплект подключается кабелем USB3-B или Gigabit Ethernet. Точность сканера — 0,02 мм, системы в сборе — 0,025 мм, объёмная точность достигает 0,059 мм на базисе 3,5 м и 0,072 мм на 4,2 м. Оптика построена на 54 синих лазерных линиях, 17 параллельных линиях и одной линии для глубоких отверстий, дополненных адаптивной фотограмметрией. Зона сканирования 500×600 мм при глубине резкости 400 мм и рабочем расстоянии 300 мм. Система работает под Windows, macOS и Linux; со съёмными аккумуляторами сканер весит 1,4 кг, трекер — 2,6 кг. Класс — промышленная метрология: контроль крупных деталей, оснастки и сборок.

Беспроводная архитектура i-Scanner и i-Tracker

i-Tracker ставится рядом с изделием и непрерывно отслеживает положение сканера в пространстве, поэтому проходы сшиваются не по перекрытию кадров, а по жёсткой внешней привязке — именно она даёт объёмную точность 0,059 мм на трёх с половиной метрах без сетки фотограмметрических маркеров. Сканер i-Scanner работает от аккумулятора: с батареей и беспроводным модулем он весит 1,4 кг и передаёт данные по Wi-Fi 6, так что оператор не путается в проводах на лесах, внутри ёмкостей или под станком. Если радиодиапазон на площадке занят, комплект переключается на кабель USB3-B или Gigabit Ethernet без потери производительности. Трекер с аккумулятором весит 2,6 кг и при габаритах 570×87×94 мм свободно переставляется по мере обхода крупной детали. Поддержка Windows, macOS и Linux освобождает команду от привязки к одной платформе: обработку ведут на тех же машинах, где стоит остальной софт предприятия.

Лазерная оптика и точность системы

Освещение строится на трёх группах источников: 54 синие лазерные линии для максимальной скорости, 17 параллельных линий для повышенного разрешения и одна линия для глубоких отверстий и узких каналов. Отдельный инструмент — адаптивная фотограмметрия: система добавляет кодированные цели в сцену и уточняет каркас протяжённых объектов, повышая стабильность объёмной точности на длинных базисах. Точность одиночного скана — 0,02 мм, системная с трекером — 0,025 мм, объёмная — 0,059 мм на 3,5 м и 0,072 мм на 4,2 м. Лазеры второго класса безопасны для глаз. Результаты выгружаются в форматах stl, obj, ply, asc, igs, txt, mk2 и umk — файлы открываются в метрологическом ПО и CAD без конвертации. Диапазон рабочей температуры от -10 до +40 °C и допустимая влажность 10–90% позволяют вести измерения прямо в цехе, а не только в лабораторных условиях.

Технические характеристики NimbleTrack-E Gen2

Состав системы и ключевые параметры сведены в таблицу. Приведены паспортные значения производителя; итоговая конфигурация комплекта — аккумуляторы, кейсы, лицензии — согласуется под задачи предприятия при оформлении заказа.

Задачи, где система раскрывается

NimbleTrack-E Gen2 берут туда, где проводному сканеру мешает геометрия объекта: станины и рамы станков, кузовная и композитная оснастка, вагонные и судовые узлы, элементы энергетического оборудования. Отсутствие кабеля и Wi-Fi 6 ускоряют обход крупногабаритных деталей, а трекер удерживает точность без наклейки сотен маркеров. По классу задач систему уместно сравнивать с FreeScan UE PRO — подробный разбор его возможностей есть в нашем обзоре FreeScan UE PRO, а для схем с внешним трекером смотрите FreeScan Trak Nova. Конструкторским бюро и исследовательским коллективам будет полезен разбор выбора 3D-сканера для НИИ и КБ. SCANOLOGY поставляется официально под заказ, сервисное сопровождение выполняет наша служба.

Частые вопросы о NimbleTrack-E

Зачем системе отдельный трекер?
Трекер даёт внешнюю привязку: кадры сшиваются по жёсткой системе координат, а не по взаимному перекрытию. Это сохраняет объёмную точность 0,059 мм на базисе 3,5 м и избавляет от наклейки маркеров на больших деталях.

Что даёт адаптивная фотограмметрия?
Система сама вводит кодированные цели в сцену и уточняет каркас протяжённых объектов. Это промежуточный уровень между чистым трекингом и полноценной фотограмметрической станцией: выше стабильность привязки на длинных базисах без отдельного комплекта камер.

Можно ли сканировать чёрные и блестящие поверхности?
Да, синий лазер — штатный режим для тёмных металлов и композитов без напыления. С зеркальными полированными зонами работают как вся лазерная техника: локальное матирование мелом или спреем перед съёмкой.

Какие операционные системы поддерживаются?
Windows, macOS и Linux — редкая для метрологического сегмента широта. Команда не обязана держать отдельные машины под сканирование: обработку можно вести на тех же рабочих станциях, где крутится остальной софт.

Как оформляются протоколы измерений?
Облака точек выгружаются в stl, ply, asc, igs и txt, открываются в метрологическом ПО, где строятся карты отклонений от CAD и формируются отчёты для ОТК. Форматы mk2 и umk нужны для фирменной цепочки обработки данных.

Как получить демонстрацию на своей детали?
Проведём тестовое сканирование на вашем объекте или на демо-стенде: пришлите габариты и материал детали, подберём режим и покажем фактическую точность на ваших допусках. Поставка официальная, сервис — LUWAM.

NimbleTrack-E Gen2 поставляется под заказ официально: комплектация с аккумуляторами, кейсом и лицензиями ПО согласуется под задачи предприятия. Сравнение с проводными метрологическими системами и расчёт под ваши допуски — по заявке. Каталог оборудования: https://luwam.ru/shop/3d-skanery/ , запись на демонстрацию в шоуруме: https://luwam.ru/3d-skaner-moskva/ . Пришлите чертёж типовой детали — вернёмся с оценкой достижимой точности и сроков.
