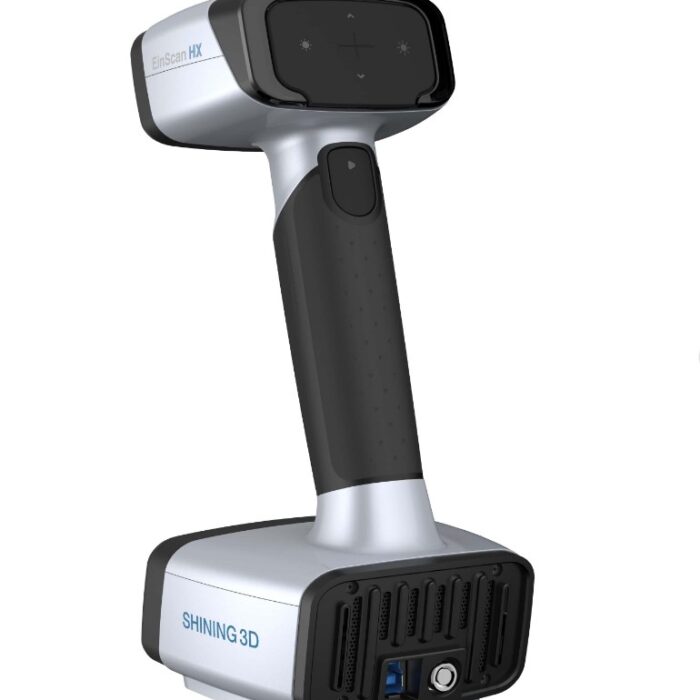

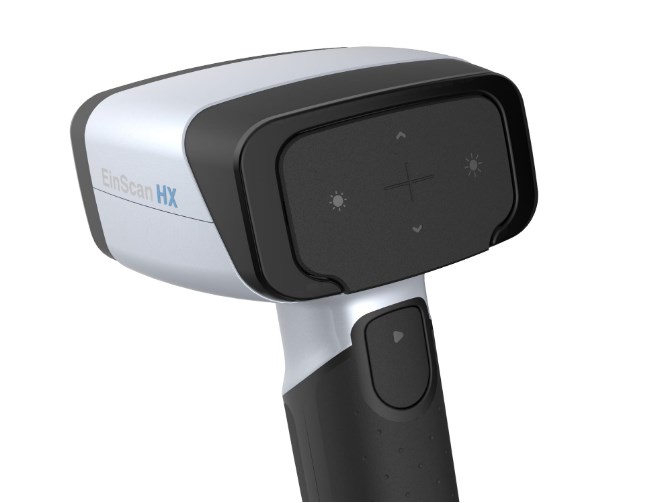

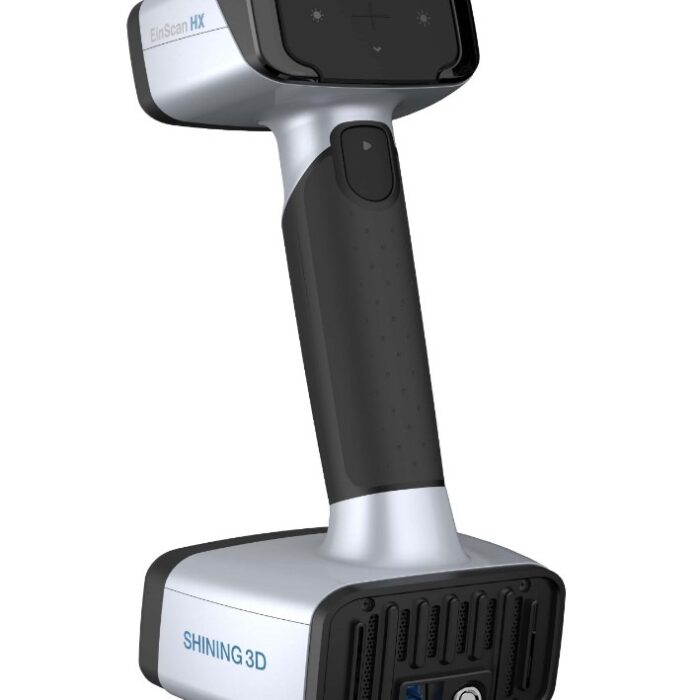

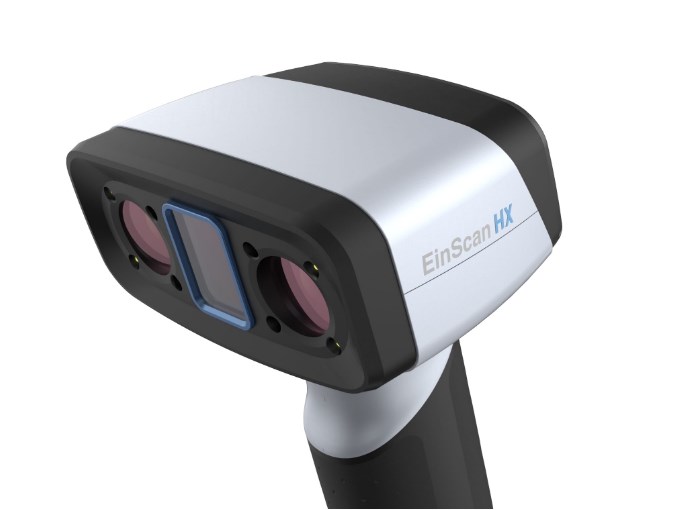

Ручной 3D сканер Shining 3D EinScan HX Inspect bundle

Shining 3D EinScan HX Inspect bundle: точность до 0.05 мм (LED), до 0.04 мм (лазер), скорость Синий подсвет 1200000 точек/сек, 20 FPS / Лазерный подсвет: 480000 точек/сек, 55 FPS — практичный выбор в категории «промышленные и метрологические 3d-сканеры». Сканер проектировался для ежедневной работы: быстрый запуск, стабильная сшивка кадров и выгрузка готовых моделей в привычные форматы. Shining 3D — крупнейший китайский производитель 3D-сканеров с 20-летней историей: от настольных моделей до метрологических систем уровня FreeScan.

Ниже — подробный разбор характеристик, сценариев применения и ответы на частые вопросы.

В основе работы Shining 3D EinScan HX Inspect bundle лежит технология оптический гибрид: источником служит синий led, 7 синих лазерных перекрестий (+ 1 дополнительная линия). Такая схема позволяет получать плотное облако точек даже со сложной геометрии — пазов, рёбер, отверстий и переходов поверхностей, где контактные методы бессильны.

Совместимость и подключение: экспорт результатов в OBJ, STL, PLY, P3, 3MF, ASC — эти форматы напрямую открывают CAD- и CAM-системы, слайсеры и измерительное ПО; подключение к компьютеру — USB3.0.

Программная часть — фирменное ПО EXScan / FreeScan с автоматическим выравниванием сканов, редактированием сетки и экспортом в CAD. Готовая сетка экспортируется в открытых форматах и принимается большинством CAD/CAM-систем, слайсеров 3D-принтеров и измерительных пакетов без конвертеров; обновления ПО выходят регулярно, драйверы и SDK открыты.

Скорость сканирования — Синий подсвет 1200000 точек/сек, 20 FPS / Лазерный подсвет: 480000 точек/сек, 55 FPS: сбор данных идёт в режиме, близком к реальному времени, поэтому оператор сразу видит наращиваемую модель и понимает, какие зоны уже закрыты.

Сканер снимает не только геометрию, но и цвет: режим текстурного сканирования (да) накладывает реальную фактуру объекта на сетку. Цветные модели востребованы в музейной оцифровке, e-commerce, играх и VR, а также упрощают выравнивание сканов по текстуре на слабовыраженной геометрии.

Ключевой параметр любого сканера — точность, и здесь она составляет до 0.05 мм (LED), до 0.04 мм (лазер). Для пользователя это изделия, которые после оцифровки стыкуются с реальными деталями: корпуса садятся на место, резьбовые посадки и пазы совпадают с оригиналом.

В производственном контуре сканер окупается скоростью измерений: там, где КИМ тратит часы на программу и измерение, оптический сканер снимает миллионы точек за минуты и сразу показывает отклонения цветовой картой.

Рабочая геометрия подобрана под реальные задачи: область сканирования — 420х440 мм (LED), 380х400 мм (лазер), комфортная дистанция до объекта — 470 мм. Для мелких изделий используются режимы с высокой детализацией, для крупных — широкое поле захвата, так что один прибор закрывает широкий спектр размеров.

Эргономика и эксплуатация: габариты 108х110х237 мм, вес 0,703 кг. Компактный корпус удобно держать на весу длительное время, а для выездных работ весь комплект помещается в небольшой кейс или рюкзак.

Обслуживание сканера минимально: храните оптику в чистоте, берегите калибровочную доску от царапин и обновляйте программное обеспечение — производитель регулярно улучшает алгоритмы сшивки и добавляет функции. При соблюдении этих простых правил прибор годами выдаёт стабильный результат без метрологического «плавания» характеристик.

Для производственных команд ценность сканера — в скорости получения ответа. Вопрос «сойдётся ли эта деталь с той?» решается за полчаса: сканируем обе, совмещаем в программе и видим зоны конфликта. Вопрос «что изменилось в геометрии после доработки оснастки?» — сравнением двух сканов. Такие операции ежедневно экономят инженерам часы и убирают дорогостоящие ошибки на этапе запуска производства.

Полные технические характеристики

Смотрите также:
Dual-RGB EGO
Lidar 3D сканер Raven Max RTK (SLAM)
Категория: Промышленные и метрологические 3D-сканеры
Реверс-инжиниринг по 3D-сканированию
Обучение и поддержка 3D-оборудования

Частые вопросы

Какая точность у Shining 3D EinScan HX Inspect bundle?
Заявленная точность сканирования — до 0.05 мм (LED), до 0.04 мм (лазер). Этого достаточно для реверс-инжиниринга, контроля геометрии и подготовки моделей к 3D-печати.

Сканирует ли Shining 3D EinScan HX Inspect bundle цвет и текстуру?
Да, поддерживается цветное текстурное сканирование (да): на сетку накладывается реальная фактура объекта, а текстура дополнительно помогает сшивке кадров.

В каких форматах Shining 3D EinScan HX Inspect bundle выгружает модели?
Экспорт выполняется в форматах OBJ, STL, PLY, P3, 3MF, ASC. Они напрямую открываются в CAD-системах, слайсерах и измерительном ПО — конвертеры не нужны.

Есть ли гарантия и помощь с запуском?
На всё оборудование предоставляется гарантия, условия гарантийного обслуживания фиксируются в счёте или договоре. Инженеры LUWAM помогают с настройкой и запуском — доступныобучение и техническая поддержка.

Какие сроки и условия поставки?
Срок изготовления и доставки с момента оформления заказа обычно составляет 30–45 дней — он зависит от модели и объёма партии, точный срок менеджер подтвердит при согласовании. Доставка выполняется транспортными компаниями по всей России: до терминала или до двери.
