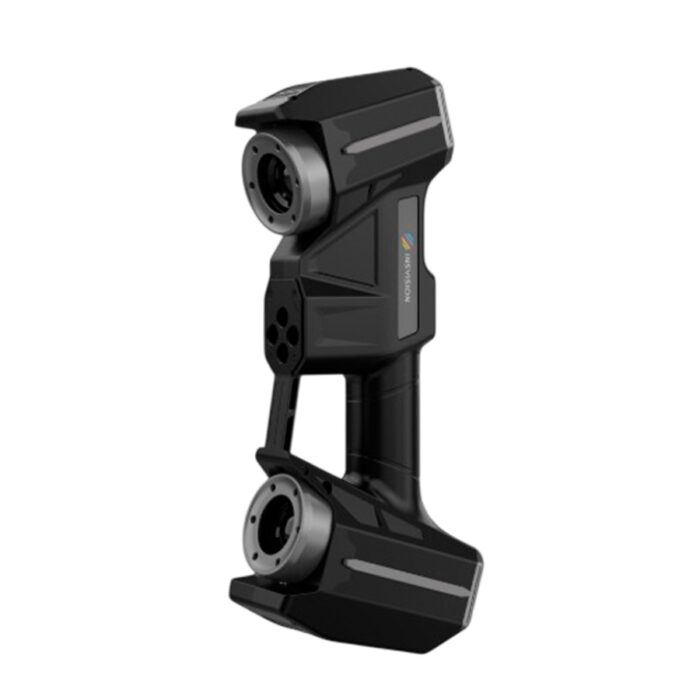

INSVISION BetaScan S1 — лазерный 3D-сканер

INSVISION BetaScan S1 — ручной лазерный 3D-сканер метрологического класса с точностью до 0,020 мм и скоростью до 6 000 000 измерений в секунду. В оптической головке 44 синие лазерные линии: 26 пересекающихся для сложных криволинейных поверхностей, 17 параллельных для максимальной скорости и одна одиночная для глубоких отверстий и узких пазов. Поле сканирования достигает 650×550 мм при глубине резкости 550 мм, поэтому сканер одинаково уверенно снимает и мелкие детали, и крупные корпусные конструкции. Режимы высокоскоростного, прецизионного сканирования и сканирования глубоких отверстий переключаются под задачу. INSVISION — нишевый доступный бренд: поставка под заказ, сервисное сопровождение наше.

Сорок четыре лазерные линии и три режима

Многолинейная оптика — главное отличие метрологических ручных сканеров от любительских. У BetaScan S1 26 пересекающихся линий формируют плотную сетку на сложных поверхностях, 17 параллельных обеспечивают максимальную скорость на ровных участках, а одиночная линия проходит там, где пучок не помещается: в глубокие отверстия и полости. Переключение между режимами высокоскоростного, прецизионного сканирования и сканирования глубоких отверстий занимает секунды. Разрешение достигает 0,01 мм, глубина резкости 550 мм сохраняет фокус при изменении дистанции, а рабочее расстояние составляет 300 мм в обычном режиме и 200 мм в высокоточном. Объёмная точность — 0,015 мм + 0,035 мм/м, а с фотограмметрической рейкой улучшается до 0,015 мм + 0,025 мм/м. Лазерный подсвет уверенно работает по металлу и тёмным поверхностям.

Требования к рабочей станции

BetaScan S1 обрабатывает поток из миллионов измерений в реальном времени, поэтому к компьютеру предъявляются понятные требования: процессор уровня Intel Core i7-13700H и выше, видеокарта NVIDIA GTX/RTX начиная с RTX 4060 и не менее 32 Гб оперативной памяти. Операционная система — 64-разрядная Windows 10 или новее. Такой ноутбук или рабочая станция позволяют вести плотные облака точек без просадок и сразу готовить сетки для CAD. Результаты выгружаются в STL, PLY, OBJ и текстовые форматы, то есть стыкуются с любым инженерным ПО — от геометрических редакторов до систем контроля. Мы помогаем подобрать конфигурацию рабочей станции под бюджет и при необходимости поставляем её вместе со сканером, чтобы вы получили готовое рабочее место под ключ.

Характеристики INSVISION BetaScan S1

Параметры BetaScan S1 сведены в таблицу. Значения приведены по спецификации производителя; на ответственных задачах рекомендуем входную поверку на ваших деталях — проведём её до отгрузки.

Применение и сравнение с аналогами

BetaScan S1 работает в машиностроении, авиастроении и на предприятиях, где ручной сканер должен заменять стационарную КИМ без потери достоверности: контроль оснастки, оцифровка крупных деталей, инспекция сварных швов и реверс-инжиниринг. Лазерный подсвет справляется с металлом и тёмными поверхностями лучше, чем структурированный, а фотограмметрическая рейка удерживает точность на протяжённых объектах. По классу задач S1 сопоставим с ручными метрологическими системами — например, с FreeScan UE PRO, обзор которого мы публиковали отдельно; различия в эргономике, ПО и цене владения разбираем при подборе. Если вы выбираете первый метрологический сканер, начните с гайда EinScan или FreeScan — там показана логика выбора между технологиями. Поставка BetaScan S1 — под заказ, с нашим сервисом и помощью с методиками измерений.

Фотограмметрическая рейка и точность на больших объектах

Фотограмметрическая рейка — аксессуар, который раскрывает S1 на протяжённых объектах: при сканировании деталей длиной в метры ошибка накапливается, а рейка задаёт опорные точки с известными координатами и удерживает объёмную точность на уровне 0,015 мм + 0,025 мм/м. Без рейки сканер работает в базовом режиме 0,015 мм + 0,035 мм/м — для большинства деталей этого достаточно. Комплектацию с рейкой имеет смысл брать, если в работе крупные станины, обшивки и сварные рамы, где важна точность по всей длине, а не только локально. Мы поставляем аксессуары вместе со сканером, чтобы не решать вопрос совместимости позже; наличие и сроки уточняйте при заказе. Инженеры LUWAM покажут методику работы с рейкой на ваших деталях.

Частые вопросы о INSVISION BetaScan S1

Какая точность у BetaScan S1?
До 0,020 мм, объёмная — 0,015 мм + 0,035 мм/м, с фотограмметрической рейкой — 0,015 мм + 0,025 мм/м.

Сканер видит глубокие отверстия?
Да, есть отдельный режим и одиночная лазерная линия для узких полостей и пазов.

Какой компьютер нужен для работы?
От Intel Core i7-13700H, NVIDIA RTX 4060 и 32 Гб ОЗУ под 64-битной Windows 10 и новее.

Сколько измерений в секунду выполняет сканер?
До 6 000 000 измерений в секунду в высокоскоростном режиме.

Можно ли работать в холодном цеху?
Да, диапазон рабочих температур — от −10 до 40 °C.

Как заказать BetaScan S1?
Поставка под заказ; настройку, обучение и сервисное сопровождение выполняет LUWAM.

BetaScan S1 — инструмент для инженеров, которым нужна метрологическая достоверность без привязки к стационарной КИМ. Сравните его с FreeScan UE PRO в обзоре и в каталоге: https://luwam.ru/shop/3d-skanery/ . Тестовое сканирование своих деталей организуем в Москве — привозите образцы, покажем данные и протоколы измерений.
