INSVISION BetaScan Elite S1 — метрологический сканер

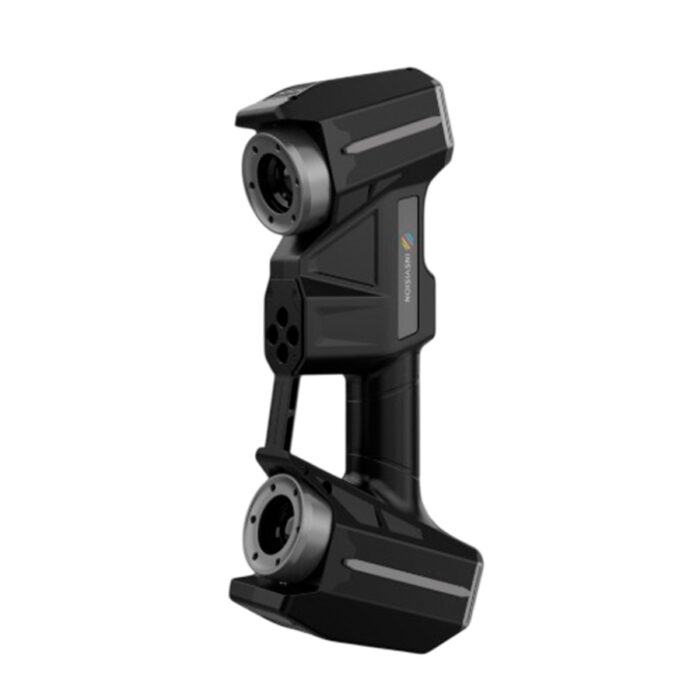

INSVISION BetaScan Elite S1 — ручной метрологический 3D-сканер с синими лазерами и скоростью до 8,3 миллиона измерений в секунду. Точность по одной линии достигает 0,020 мм, объёмная точность — 0,015 + 0,035 мм/м, а с фотограмметрической рейкой улучшается до 0,015 + 0,025 мм/м. Источник света — 68 лазерных линий синего диапазона: 50 пересекающихся, 17 параллельных и одна одиночная. Отдельный режим рассчитан на глубокие отверстия, рабочий диапазон температур — от −10 до 40 °C, вес — 1,15 кг. Это инструмент для контроля качества, реверс-инжиниринга и оцифровки крупногабаритных деталей. BetaScan Elite S1 поставляется под заказ, сервисное сопровождение выполняют инженеры LUWAM на территории РФ.

68 синих лазерных линий: скорость и охват

Оптическая головка Elite S1 объединяет три группы источников: 50 пересекающихся линий для быстрого покрытия больших поверхностей, 17 параллельных для ровных участков и одиночную линию для тонкой работы. Синий свет выбран не случайно: он меньше рассеивается на тёмных и частично отражающих поверхностях, поэтому дольше держит сигнал там, где обычный подсвет «слепнет». Скорость 8 300 000 измерений в секунду означает, что крупная деталь покрывается сеткой данных за один плавный проход без остановок и «досканирований». Зона сканирования до 650×550 мм позволяет держать в кадре значительный участок поверхности и точно стыковать кадры между собой при обходе объекта. Глубина резкости 550 мм прощает колебания рабочего расстояния при ручной съёмке.

Три режима: скорость, прецизия, глубокие отверстия

Elite S1 работает в трёх режимах. Высокоскоростной включается для общей оцифровки и реверса крупных деталей: важнее покрыть объём, чем выжать максимум точности из каждого кадра. Прецизионный сужает рабочее расстояние с 300 до 200 мм и отдаёт приоритет детализации — так снимают посадочные места, фаски и ответственные участки. Режим глубоких отверстий решает классическую проблему сканирования — «слепые» колодцы и полости, где стандартный луч не достаёт до дна. Разрешение до 0,01 мм даёт запас для сложного рельефа и тонких элементов. Переключение режимов происходит в рамках одного сеанса, поэтому деталь не приходится перекладывать между проходами и терять привязку системы координат.

Фотограмметрическая рейка и объёмная точность

На крупных объектах локальная точность сканера неизбежно накапливает ошибку по мере наложения кадров. Elite S1 решает это фотограмметрией: по контуру объекта раскладывается рейка, система привязывает кадры к её реперам, и объёмная точность улучшается с 0,015 + 0,035 до 0,015 + 0,025 мм/м. Для трёхметровой детали это разница в десятые доли миллиметра на контуре — уровень, достаточный для приёмки по допуску, а не только для визуализации. Такой связкой закрывают контроль крупногабаритных корпусных конструкций, сварных рам и оснастки. Для регулярных измерений партий деталей рейка превращает сканер в измерительную станцию рядом с координатно-измерительной машиной — только быстрее и без жёсткой фиксации детали на столе.

Характеристики BetaScan Elite S1

Ключевые параметры модели — в таблице; под конфигурацию вашего производства подготовим расчёт точности на реальной детали.

Метрология рядом с FreeScan UE PRO

По классу задач BetaScan Elite S1 соседствует с FreeScan UE PRO от Shining 3D: оба — ручные метрологические сканеры с синими лазерами для контроля и реверса. При выборе сравнивают охват лазерных линий, эргономику, требования к рабочей станции и доступность сервиса; обзор FreeScan UE PRO помогает понять логику класса в целом, а таблицу соответствия под ваши детали подготовим по запросу. Рабочая станция для Elite S1 нужна серьёзная: процессор уровня Intel Core i7-13700H и выше, видеокарта NVIDIA RTX 4060 и новее, 32 ГБ оперативной памяти, 64-разрядная Windows 10 или позднее. Основной профиль сканера — задачи контроля качества и приёмки деталей; для предметной и арт-съёмки он избыточен.

Какая точность получается на больших деталях?
Объёмная точность — 0,015 + 0,035 мм/м, с фотограмметрической рейкой — 0,015 + 0,025 мм/м. На трёхметровой детали разница между режимами составляет десятые доли миллиметра.

Видит ли сканер чёрный пластик и металл?
Синий лазер уверенно держит тёмные и частично отражающие поверхности. Сильный глянец и полировку перед проходом матируют спреем — это стандартная практика.

Как сканируются глубокие отверстия?
Для них предусмотрен отдельный режим с одиночной лазерной линией: луч проникает в колодцы и полости, где стандартные пучки не достают до дна.

Какой компьютер нужен для работы?
Процессор от Intel Core i7-13700H, видеокарта уровня NVIDIA RTX 4060, 32 ГБ оперативной памяти и 64-разрядная Windows 10 или новее. Список рекомендованных конфигураций приложим к заказу.

Можно ли сканировать на холоде?
Да, рабочий диапазон — от −10 до 40 °C. Для зимних цехов и уличных площадок это одно из преимуществ модели перед офисными сканерами.

Как заказать и кто обслуживает сканер?
BetaScan Elite S1 поставляется под заказ. Пусконаладку, калибровку и ремонт выполняют инженеры LUWAM; условия — на странице гарантии и ремонта.
