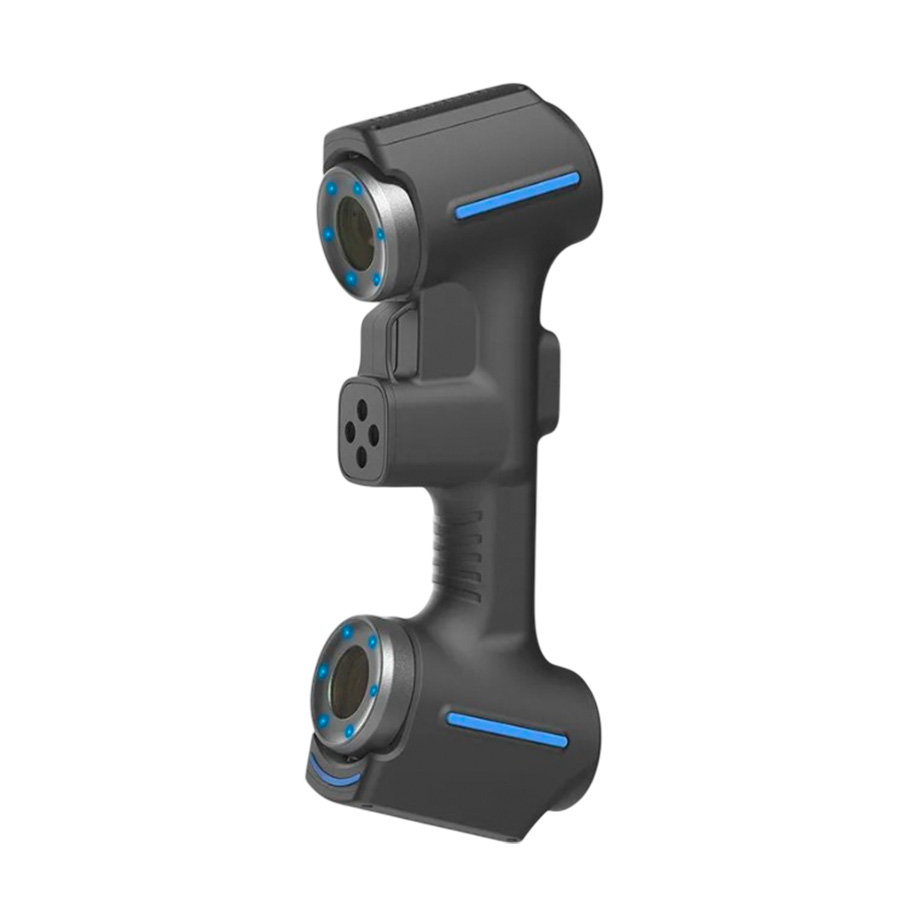

INSVISION AlphaScan — метрологический 3D-сканер

INSVISION AlphaScan — ручной метрологический 3D-сканер с синими лазерами для контроля качества, обратного инжиниринга и оцифровки крупногабаритных деталей. Прибор снимает с точностью до 0,020 мм, а объёмная точность составляет 0,015 мм + 0,035 мм/м и улучшается до 0,015 мм + 0,025 мм/м при работе с фотограмметрической масштабной линейкой. Скорость — до 5 400 000 измерений в секунду при зоне охвата до 650×550 мм. В распоряжении оператора три режима: высокоскоростной на 26 лазерных линий, высокоточный на 7 линий и специальный режим глубоких отверстий с одиночной линией. AlphaScan относится к нишевым, но доступным решениям: поставка под заказ, сервисное сопровождение — наше, без санкционных зависимостей и ожидания разрешений.

Три режима под разные поверхности

Высокоскоростной режим использует 26 синих лазерных линий и предназначен для быстрой оцифровки больших поверхностей: кузовных панелей, станков, оснастки. Высокоточный режим на 7 линиях замедляет съёмку, но повышает качество данных на сложных участках — фасках, тонких рёбрах, сопряжениях. Режим глубоких отверстий с одиночной линией читает полости и каналы, куда крестовым пучкам не заглянуть. Синий лазер стабильнее работает на металле, композитах и тёмных поверхностях, где структурированной подсветке требуется матирование. Рабочее расстояние 300 мм (200 мм в режиме повышенной точности) и глубина резкости 550 мм позволяют вести сканер свободно, без жёсткой фиксации дистанции. Разрешение достигает 0,01 мм — этого достаточно для большинства задач производственного контроля.

Метрология: контроль и обратный инжиниринг

Объёмная точность 0,015 мм + 0,035 мм/м — главный метрологический аргумент AlphaScan: с ростом габарита объекта погрешность растёт предсказуемо, а фотограмметрическая масштабная линейка удерживает её в рамках 0,025 мм/м на протяжённых деталях. Это позволяет применять сканер в системе контроля качества: сравнение облака точек с цифровой моделью показывает отклонения формы, деформации после термообработки и износ оснастки. В обратном инжиниринге прибор оцифровывает физические детали, по которым затем строятся чертежи и новые заготовки. Типовые объекты — элементы авиа- и автостроения, лопатки турбин, пресс-формы, сварные узлы, литейная оснастка. Результаты выгружаются в форматах STL, PLY и TXT для метрологических пакетов и систем анализа отклонений.

Требования к рабочей станции

Для обработки потока в 5,4 млн измерений в секунду нужен производительный компьютер: процессор уровня Intel Core i7-13700H или выше, видеокарта NVIDIA RTX 4060 с 8 ГБ видеопамяти и не менее 32 ГБ оперативной памяти. Операционная система — 64-битная Windows 10 или новее. Мы подбираем конфигурацию рабочего места под ваш бюджет: подойдёт как стационарная станция, так и производительный ноутбук для выездных измерений. Сканер подключается по USB 3.0 и работает в диапазоне температур от -10 до +40 °C, поэтому замеры возможны прямо в цехе без длительной акклиматизации прибора в метрологической лаборатории. При регулярной работе с крупными сборками рекомендуем предусмотреть запас по памяти и быстрый твердотельный накопитель для хранения облаков точек.

Характеристики INSVISION AlphaScan

Ключевые параметры прибора сведены в таблицу; методики проверки точности и протоколы аттестации предоставим по запросу.

Поставка, сервис и сравнение с аналогами

INSVISION — нишевый, но доступный бренд: мы поставляем AlphaScan под заказ и сами выполняем сервисное сопровождение, включая консультации, обновления и ремонт. По классу прибор конкурирует с метрологическими сканерами санкционных производителей: если вы рассматриваете технику Creaform, посмотрите наш разбор чем заменить HandySCAN. Из доступных решений того же класса рекомендуем Shining 3D FreeScan UE PRO — подробный обзор FreeScan UE PRO публикует наши замеры. О задачах производственного контроля рассказывает раздел о 3D-сканерах для контроля качества.

Частые вопросы

Какая точность у INSVISION AlphaScan?
Локальная точность — до 0,020 мм, объёмная — 0,015 мм + 0,035 мм/м; с фотограмметрической масштабной линейкой объёмная точность улучшается до 0,015 мм + 0,025 мм/м.

Можно ли сканировать металл и тёмные поверхности?
Да: синие лазерные линии уверенно читают металл, композиты и детали тёмного цвета без напыления и матирования.

Какой компьютер нужен для работы?
Процессор уровня Intel Core i7-13700H и выше, видеокарта NVIDIA RTX 4060 с 8 ГБ видеопамяти, от 32 ГБ оперативной памяти и 64-битная Windows 10 или новее — подойдёт стационарная станция или мощный ноутбук.

Что даёт фотограмметрическая масштабная линейка?
Она стабилизирует масштаб на протяжённых объектах: объёмная точность улучшается до 0,015 мм + 0,025 мм/м, что важно для деталей свыше одного метра.

Работает ли сканер в цеховых условиях?
Да, диапазон рабочих температур от -10 до +40 °C, подключение по USB 3.0; для выездов достаточно производительного ноутбука.

Как организованы поставка и сервис?
Поставка под заказ, сервисное сопровождение наше: консультации, обновления и ремонт выполняют специалисты LUWAM.

Купить INSVISION AlphaScan с поставкой под заказ и нашим сервисом можно по заявке на сайте или по телефону: подберём конфигурацию, рабочую станцию и проведём тестовое сканирование ваших деталей. О задачах измерений — https://luwam.ru/3d-skaner-dlya-kontrolya-kachestva/ , условия обслуживания — https://luwam.ru/garantiya-i-remont/ .
