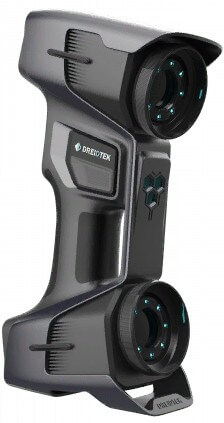

Лазерный 3D-сканер DreiDTek INNO-SCAN II

DreiDTek INNO-SCAN II — ручной лазерный 3D-сканер для метрологических и промышленных задач: 22+1 лазерная линия, точность до 0,025 мм и скорость 1 300 000 измерений в секунду. Две камеры по 5 Мп фиксируют лазерный узор на поверхности, класс лазера — второй, безопасный для глаз. Рабочее расстояние до 4000 мм и зона захвата 425×350 мм дают запас при работе на крупногабаритных изделиях. Сканер весит 1,5 кг, работает под Windows и сохраняет данные в десятки форматов — от STL и OBJ до FBX и X3D; в комплекте идёт поворотный стол. DreiDTek — нишевый доступный бренд: поставка под заказ, сервисное сопровождение наше.

Схема 22+1 лазерная линия

Комбинация из 22 перекрёстных лазерных линий и одной одиночной — классическая схема метрологического ручного сканирования. Перекрёстные линии быстро покрывают большие поверхности, одиночная прорабатывает мелкие детали, кромки и глухие зоны, куда веер целиком не помещается. На фасонных поверхностях, в глубоких полостях и на тонких рёбрах сканер сохраняет сопоставление кадров и не теряет трекинг. Скорость 1 300 000 измерений в секунду означает, что крупный участок оцифровывается за один плавный проход, без возвратов и повторных заходов. Лазер второго класса безопасен для глаз при штатной эксплуатации, поэтому работа ведётся без защитных экранов и специальной оснастки — в цеху это заметно экономит время и не усложняет организацию рабочего места оператора.

Метрологическая точность 0,025 мм

Точность 0,025 мм относит INNO-SCAN II к классу метрологических сканеров, которые применяют для контроля геометрии деталей, входного контроля и приёмки, а также обратного инжиниринга ответственных узлов. Камеры по 5 Мп обеспечивают детализацию, достаточную для фиксации небольших отклонений формы, а зона захвата 425×350 мм сокращает число стыковок при обходе детали. Скорость и запас рабочего расстояния сокращают время обхода, поэтому контроль вписывается в производственный такт, а не растягивается на смену. По логике применения прибор конкурирует с западными ручными сканерами класса HandySCAN, при этом поставка не зависит от санкционных ограничений и параллельного импорта. Как выбирать замену сканерам Creaform и на что смотреть при сравнении характеристик, мы подробно разбираем в материале чем заменить Creaform HandySCAN.

Форматы, поворотный стол и условия работы

INNO-SCAN II работает под Windows и выгружает модели в форматы DAE, FBX, MA, OBJ, PLY, STL, TXT, WRL, X3D, X3DZ, ZPR и другие — от инженерных CAD до пакетов трёхмерной графики и анимации. Поворотный стол поддерживается и поставляется в комплекте: мелкие и средние объекты удобно оцифровывать в полуавтоматическом режиме, закрепив сканер в неподвижном положении. Диапазон рабочих температур от 5 до 40 °C и допустимая влажность 10–90 % позволяют работать в цеховых условиях без климат-контроля. Вес 1,5 кг при габаритах 298×103,5×74,5 мм снижает усталость при сменной работе; в упаковке — 398×203,5×84,5 мм и 5 кг, поэтому сканер спокойно перевозится к объекту вместе с ноутбуком, а развёртывание на новом месте занимает считанные минуты.

Кому подойдёт INNO-SCAN II

Прибор рассчитан на машиностроительные и метрологические задачи: контроль геометрии деталей, входной контроль покупных изделий, приёмку оснастки и обратный инжиниринг узлов, по которым не сохранилась конструкторская документация. Сканер уместен там, где измерительная машина занята или её разворачивание нерационально: у станка, на складе, у заказчика. Запас рабочего расстояния до 4000 мм позволяет оцифровывать крупногабаритные сварные конструкции и рамы без подмостей и перемещения объекта. Достаточный набор выходных форматов делает модель сразу пригодной для CAD, отчётов о контроле и анимационных презентаций. Типичный пользователь — инженер технического контроля, технолог или конструктор, которому нужен собственный сканер под рукой. Для серийного контроля на потоке прибор комбинируют со стационарными системами, а для единичных задач он закрывает потребность самостоятельно — без бюджета уровня координатно-измерительной машины и долгого согласования поставки.

Характеристики DreiDTek INNO-SCAN II

Основные параметры сканера собраны в таблице.

Состав поставки и комплект аксессуаров фиксируем в спецификации при оформлении заказа.

Частые вопросы о DreiDTek INNO-SCAN II

Какая точность сканирования?
0,025 мм — метрологический уровень для контроля геометрии, входного контроля и обратного инжиниринга ответственных узлов.

Какая скорость работы?
1 300 000 измерений в секунду: крупный участок оцифровывается за один плавный проход, а сетка строится по ходу движения, без ожидания постобработки.

Подходит ли сканер для крупных объектов?
Да: рабочее расстояние до 4000 мм и зона захвата 425×350 мм дают запас при обходе крупногабаритных изделий.

Есть ли поворотный стол?
Да, поворотный стол поддерживается и поставляется в комплекте — мелкие и средние объекты удобно оцифровывать в полуавтоматическом режиме.

В каких форматах сохраняются данные?
STL, OBJ, PLY, FBX, DAE, WRL, X3D, ZPR и другие форматы для инженерных пакетов и трёхмерной графики.

Как заказать и кто обслуживает?
DreiDTek — нишевый доступный бренд: поставка под заказ, сервисное сопровождение наше, от настройки до ремонта.

DreiDTek INNO-SCAN II — метрологическая точность 0,025 мм без санкционных рисков. Прямая альтернатива из официально поставляемых решений — FreeScan UE PRO, его детальный разбор — в обзоре FreeScan UE PRO. О применении сканеров в контроле качества: https://luwam.ru/3d-skaner-dlya-kontrolya-kachestva/
