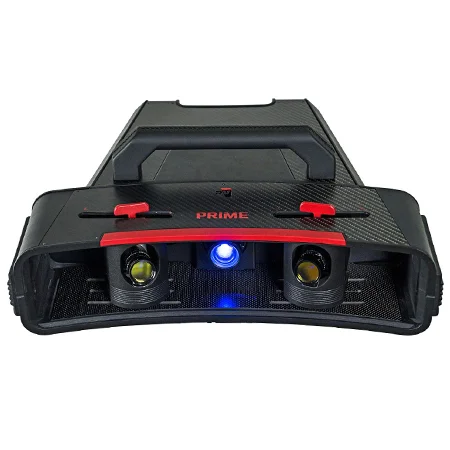

DreiDTek INNO-LOCATOR — система фотограмметрии

Фотограмметрическая система DreiDTek INNO-LOCATOR предназначена для высокоточного определения координат кодированных маркеров на крупногабаритных объектах. Оборудование выполнено в компактном корпусе размером 100×80×60 мм, весит 0,5 кг и подключается по USB 3.0 без внешнего питания. Точность измерений достигает 0,025 мм, поэтому систему применяют и как самостоятельный измерительный инструмент, и как опорную станцию для ручных 3D-сканеров при оцифровке крупных деталей. Расчет координат идет в режиме реального времени: оператор сразу видит полноту покрытия и качество ракурсов, а ошибки исправляются на месте, а не в офисе после постобработки. Мы поставляем INNO-LOCATOR под заказ, а сервисное сопровождение полностью берет на себя наша компания — от первичной настройки до обновления программного обеспечения.

Назначение системы

Фотограмметрия закрывает задачи, в которых обычное сканирование упирается в габариты: кузовные панели автомобилей, стапели, сварные металлоконструкции, пресс-формы, крупногабаритную оснастку, элементы судовой и авиационной техники. INNO-LOCATOR фиксирует положение кодированных точек, по которым затем выравниваются отдельные кадры основного сканера, — накопление погрешности по длинным базам исключается, а итоговая модель крупного объекта сохраняет заявленную точность по всему объему. Дополнительно система пригодна для оперативного контроля геометрии: достаточно наклеить маркеры в контрольных сечениях и сравнить рассчитанные координаты с номиналом из CAD-модели. Лазер второго класса безопасен для глаз, отдельные средства защиты при работе не требуются, поэтому измерения проводят прямо в цеху без остановки соседних участков и без длительного обучения персонала.

Как проходит измерение

Оператор размещает на объекте кодированные маркеры и обходит его с камерой, делая серию перекрывающихся снимков с разных позиций. Разрешение матрицы составляет 5 Мп — этого достаточно для уверенного распознавания меток с типовых рабочих дистанций. Программное обеспечение сопоставляет кадры, автоматически находит кодированные точки и решает триангуляционную задачу, а результат отображается в реальном времени, без длительной постобработки на сервере. Данные передаются по USB 3.0, экспорт выполняется в форматы MK2 и IGS, поддерживаемые распространенными метрологическими и CAD-пакетами. Система работает под управлением Windows; рабочий диапазон температур — от 5 до 40 °C, допустимая влажность — до 90% без конденсата, то есть обычные производственные условия не мешают измерениям и не требуют отдельного помещения. Перед серией ответственных измерений достаточно выполнить короткую тестовую съемку контрольного фрагмента — она занимает пару минут.

Точность и контроль качества

Погрешность 0,025 мм позволяет использовать INNO-LOCATOR для входного контроля крупногабаритных деталей, проверки формующей оснастки, обмера пространственных каркасов и документирования геометрии для отдела технического контроля. Отчеты с координатами опорных точек служат доказательной базой при спорах с поставщиками и при сдаче работ заказчику. Если вы только определяетесь с метрологической задачей, начните с разбора применения 3D-сканеров в контроле качества: там перечислены типовые сценарии, требования к точности и частые ошибки при выборе оборудования. Для задач реверс-инжиниринга фотограмметрия становится первым шагом перед детальной оцифровкой поверхности ручным сканером: каркас опорных точек ускоряет сшивку кадров и повышает достоверность итоговой модели.

Комплектация и выездная работа

В комплект поставки входят сканер, кабель USB 3.0, набор кодированных маркеров и носитель с программным обеспечением. Благодаря весу брутто 2 кг и упаковке 200×200×350 мм комплект перевозится в небольшом кейсе — это удобно для выездных обмеров, командировок на площадки заказчиков и работы сразу в нескольких цехах предприятия. Поставляется INNO-LOCATOR под заказ: мы согласовываем комплектацию, срок и условия доставки, включая отправку в регионы России. Сервисное сопровождение нашего сервисного центра охватывает консультации по методике измерений, калибровку, обновление ПО и ремонт. Подобрать сопутствующее оборудование — штатив, рабочую станцию, принтер для печати меток — помогут наши инженеры, а получить очную консультацию можно в Москве перед оформлением заказа.

Характеристики

Ключевые параметры системы сведены в таблицу; значения взяты из технической документации производителя.

Габариты и вес делают INNO-LOCATOR одним из самых транспортабельных инструментов в классе фотограмметрических систем: комплект спокойно ездит в багажнике легкового автомобиля.

Частые вопросы

Чем фотограмметрия отличается от обычного 3D-сканирования?
Фотограмметрия измеряет координаты отдельных кодированных маркеров, а не всю поверхность целиком. Ее используют как опорный каркас для ручных сканеров и как быстрый способ контроля геометрии крупных объектов, где сплошная оцифровка избыточна.

Какую точность обеспечивает система?
Точность определения координат составляет 0,025 мм — уровень, достаточный для большинства производственных и метрологических задач, включая контроль оснастки и приемку крупногабаритных деталей.

Нужен ли поворотный стол?
Нет, поворотный стол не поддерживается и не требуется: система работает с неподвижным объектом любого размера, а оператор сам перемещается вокруг него с камерой, выбирая ракурсы.

Какие форматы выдает программное обеспечение?
Основные форматы экспорта — MK2 и IGS. Данные без затруднений загружаются в метрологические пакеты и CAD-системы, используемые на производстве.

В каких условиях можно работать?
Рабочая температура — от 5 до 40 °C, влажность — до 90% без конденсата. Обычный цех или склад подходит без организации отдельного климата; зимой на открытых площадках работу лучше планировать в отапливаемой зоне.

Сколько ждать поставку и кто обслуживает систему?
Оборудование поставляется под заказ, срок зависит от графика производителя и подтверждается менеджером при оформлении. Сервисное сопровождение выполняют инженеры LUWAM: настройка, калибровка, обновления и ремонт.
