FreeScan Trak Pro — метрологический 3D-сканер

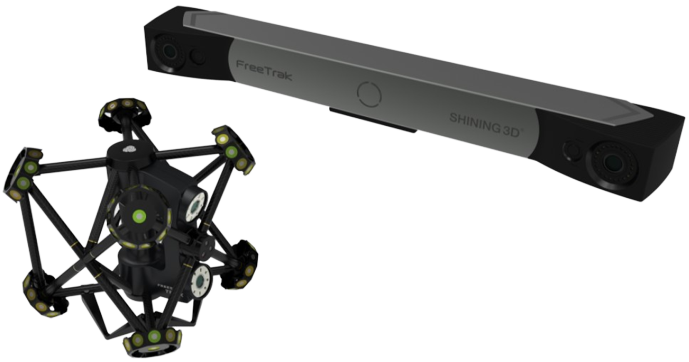

FreeScan Trak Pro — метрологический комплекс Shining 3D: оптический трекер Free Trak Pro и лазерный ручной сканер FreeScan TE17. Трекер отслеживает положение сканера в пространстве, поэтому объекты от 0,1 до 10 метров оцифровываются без единого маркера — все измерения сразу попадают в единую систему координат. Скорость сбора данных достигает 1 370 000 измерений в секунду, точность — до 0,023 мм. Гибридный источник света сочетает красную LED-подсветку, 34 пересекающиеся синие лазерные линии и 7 параллельных, поэтому система одинаково уверенно работает и по выраженной геометрии, и по слабоконтрастным поверхностям. Мы поставляем FreeScan Trak Pro официально под заказ с сервисным сопровождением собственного инженерного отдела. Ниже — архитектура системы, параметры и условия поставки.

Трекер вместо маркеров: как устроена система

В классическом маркерном сканировании на объект клеят мишени и переносят их при каждом расширении рабочей зоны. Trak Pro идет другим путем: штативный трекер непрерывно следит за сканером, а сканер снимает поверхность. Результат — облако точек в координатах трекера, готовое к сравнению с CAD и оформлению протоколов контроля. Объекты длиной до 10 метров измеряются без переклейки маркеров и потери привязки: объемная точность составляет 0,062 мм на объеме 9,1 м³ и 0,072 мм на объеме 16,6 м³. Это рабочий инструмент для контроля станин, корпусного литья, авиационных узлов и сварных металлоконструкций, где недопустимы наклейки на поверхности. Глубина резкости 400 мм прощает колебания дистанции при ручном сканировании и снижает требования к квалификации оператора на первых неделях работы. Рабочее расстояние 300 мм и компактная головка позволяют обходить фасонные поверхности и внутренние полости крупногабаритных деталей. Питание от аккумуляторной батареи из комплекта упрощает работу на площадках без розеток.

Скорость и гибридное освещение

Производительность 1 370 000 измерений в секунду позволяет проходить деталь за один заход без возвратов. Зона сканирования 600×500 мм закрывает за кадр большой участок поверхности, а два режима — быстрое и точное сканирование — дают выбирать между скоростью обхода и детализацией. Красная LED-подсветка справляется с контрастными участками, синие лазерные линии — с металлом и темными поверхностями: 34 пересекающиеся линии дают плотное покрытие, 7 параллельных ускоряют ровные плоскости. Цвет и текстура не записываются: система сосредоточена на геометрии и метрологии. Данные экспортируются в STL, ASC, OBJ, PLY и 3MF; программное обеспечение работает под Windows, в комплект входят аккумуляторная батарея и руководство пользователя. Класс лазера — второй, безопасный для глаз при штатной эксплуатации. Разрешение 0,02 мм фиксирует мелкие фаски и кромки — этого достаточно для контроля большинства машиностроительных допусков.

Характеристики FreeScan Trak Pro

Ключевые параметры комплекса — в таблице. Состав связки, рабочую станцию и комплект поверки согласуем в спецификации под ваш процесс.

Официальная поставка и сервис Shining 3D

Shining 3D продолжает официальные поставки в Россию: мы отгружаем FreeScan Trak Pro под заказ с полным пакетом документов. Сервисное сопровождение выполняет наш инженерный отдел — диагностика, ремонт, калибровка, обновления ПО и консультации по методикам измерений. Обучение операторов организуем при внедрении, чтобы команда быстро вышла на плановую производительность. Система унифицирована с семейством FreeScan: для маркерного сканирования подойдет FreeScan UE PRO, а обновленная трекерная архитектура представлена моделью FreeScan Trak Nova. Общий обзор линейки и сравнение моделей собрали в хабе Shining 3D. Комплектация согласовывается под задачи: контроллер, рабочая станция и транспортные кейсы добавляются по спецификации, как и ввод в эксплуатацию на вашей площадке. Гарантия LUWAM распространяется на комплекс целиком: трекер, сканер и электронику.

Частые вопросы

Чем Trak Pro отличается от UE PRO?
Типом позиционирования: UE PRO сканирует по маркерам, Trak Pro работает с оптическим трекером. Для крупных объектов, где наклейка мишеней невозможна, трекер удобнее.

Какой максимальный размер объекта?
Заявленный диапазон — от 0,1 до 10 метров. Крупные детали измеряются без переклейки маркеров: трекер удерживает единую систему координат по всей длине. Зона 600×500 мм покрывает за кадр значительный участок поверхности.

Можно ли купить сканер без трекера?
Нет: FreeScan TE17 функционирует только в связке с трекером Free Trak Pro, поэтому комплекс поставляется целиком. Частичная комплектация не поддерживается.

Записывает ли система текстуру?
Нет, цвет и текстура не фиксируются. Это метрологический инструмент, сфокусированный на точной геометрии и сравнении с CAD-моделью. Для документирования внешнего вида применяются другие классы оборудования.

Какое программное обеспечение идет с системой?
Программа для сканирования входит в комплект и работает под Windows. Обновления входят в сервисное сопровождение, которое выполняет наш инженерный отдел.

Как организован сервис?
Официально: диагностику, ремонт и калибровку выполняем мы, запчасти поставляем от производителя. Условия описаны на странице гарантии и ремонта.
