Промышленный сканерный комплекс botspot FLEX

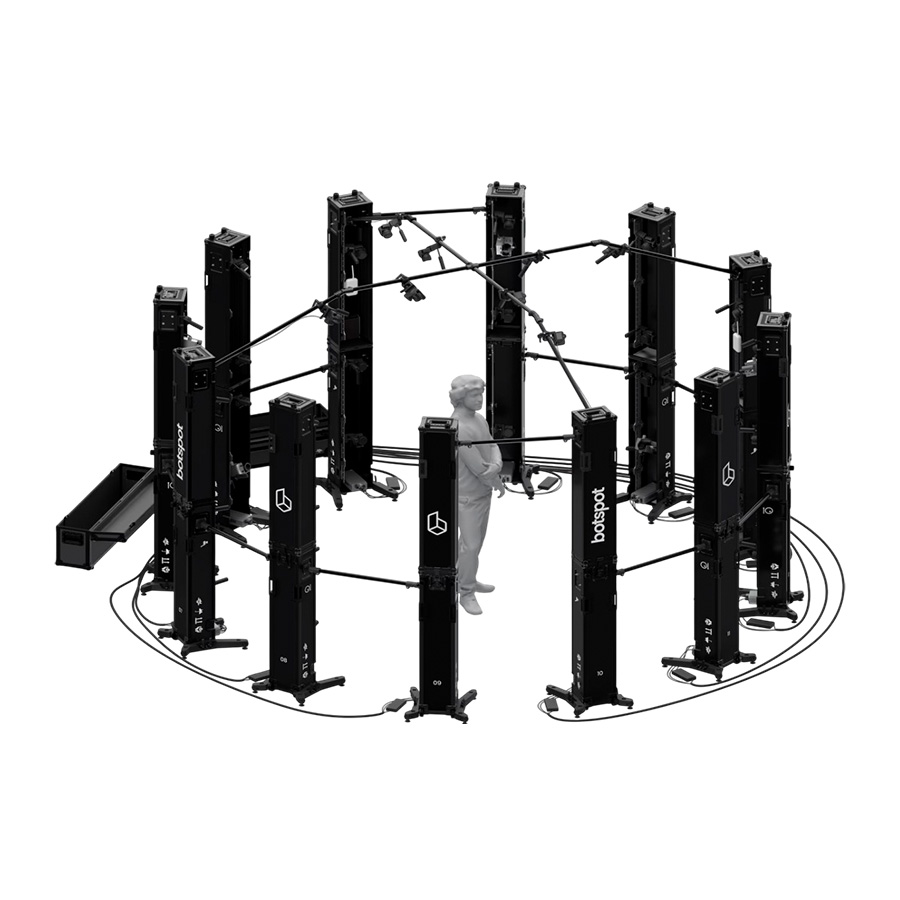

botspot FLEX — стационарный промышленный комплекс для 3D-сканирования крупногабаритных объектов. Габариты установки 4200×2750 мм и вес 300 кг задают масштаб задач: оцифровка элементов транспорта, мастер-моделей, оснастки, скульптуры и формованных изделий, которые не помещаются в камеру настольного сканера. Объект располагается в рабочей зоне комплекса, система снимает его с нужных ракурсов, а программное обеспечение Automation Soft строит цифровую модель для дальнейшей работы в CAD. Циклы выполняются по заданному сценарию, без ручных перестроек и потери ракурсов. botspot — немецкий производитель нишевых сканирующих систем: мы привозим FLEX под заказ и обеспечиваем сервисное сопровождение силами собственных инженеров.

Комплекс для крупногабаритных объектов

Когда объект больше стола настольной системы, приходится либо вести ручное сканирование с маркерами, либо передавать изделие на стационарную установку. FLEX относится ко второму типу: рамная конструкция длиной 4200 мм и шириной 2750 мм принимает панели, макеты, болванки оснастки, скульптурные композиции и другие изделия, которые физически нельзя уложить в настольную камеру. Стационарная схема даёт стабильные условия съёмки: освещение, фон и положение съёмочного оборудования не меняются от кадра к кадру, поэтому ошибки сопоставления, характерные для оцифровки больших поверхностей ручным прибором, сводятся к минимуму. Результат — согласованная модель всего объекта целиком, а не сшитые вручную фрагменты. Для серийного производства это означает воспроизводимость измерений от изделия к изделию и единую базу эталонной геометрии. Отдельный плюс — эргономика процесса: объект загружается один раз, все дальнейшие перемещения выполняет система, поэтому один оператор обслуживает комплекс параллельно с другими обязанностями.

Программное обеспечение Automation Soft

Управляет комплексом пакет Automation Soft: он описывает сценарий съёмки, последовательность позиций и построение итоговой полигональной модели. Оператор задаёт задание, дальше система выполняет его без ручного вмешательства — это сокращает время цикла и исключает пропущенные ракурсы. Шаблоны заданий переиспользуются, поэтому типовые изделия проходят маршрут без повторной настройки. Готовые данные передаются в CAD и CAE-системы: контроль геометрии относительно номинала, обратный инжиниринг, подготовка к печати или фрезерованию, расчётные симуляции. Поскольку FLEX — нишевое оборудование, мы помогаем выстроить весь маршрут обработки: от постановки задачи и регламента съёмки до шаблонов отчётов для отдела технического контроля. Интеграцию с действующими процессами предприятия разбирают наши инженеры ещё на этапе подготовки заказа, чтобы комплекс сразу встал в существующую цепочку.

Сценарии применения

Типичные задачи FLEX — там, где изделия крупные, а оцифровка регулярная. В автомобилестроении и реставрации это фиксация геометрии панелей и обвесов для последующего воспроизведения. В производстве композитных изделий — оцифровка мастер-моделей и болванок, по которым контролируют формуемые детали. В мастерских художественного литья и скульптурных производствах — перевод физических объектов в цифровую среду для масштабирования, копирования и архивации. На предприятиях с собственной оснасткой комплекс помогает вести базу эталонной геометрии штампов и пресс-форм, чтобы при износе сравнивать фактическое состояние с исходным. Во всех сценариях стационарная установка работает как измерительный пост: закреплённая геометрия съёмки, повторяемые условия и единый маршрут обработки дают сопоставимые результаты из года в год. Подобрать ручное дополнение к комплексу можно в каталоге 3D-сканеров.

Доставка, монтаж и сервис

FLEX — громоздкое оборудование: 300 кг и почти четыре с половиной метра по длинной стороне требуют подготовленной площадки, ровного основания и запаса пространства для подхода к объекту со всех сторон. Мы поставляем комплекс под заказ: согласуем комплектацию и сроки, оформляем документацию и доставляем установку в цех. Монтаж, пусконаладку и обучение персонала выполняют наши специалисты, они же ведут сервисное сопровождение — от плановых проверок до ремонтов. Ответственность за работоспособность комплекса остаётся в одной команде, что снимает главный риск покупки нишевого промышленного оборудования. По желанию организуем демонстрацию работы на реальных деталях заказчика — это самый честный способ оценить применимость стационарной схемы до покупки. Перед заказом поможем трезво оценить задачу: возможно, её дешевле закроет ручной метрологический сканер.

Характеристики botspot FLEX

Ключевые параметры комплекса перечислены в таблице.

Комплектацию под конкретные задачи и состав поставки фиксируем в спецификации до оформления заказа.

Частые вопросы о botspot FLEX

Какие объекты можно сканировать на FLEX?
Крупногабаритные изделия: элементы транспорта, мастер-модели, оснастку, скульптуру и формованные объекты, которые не помещаются в камеру настольного сканера.

Сколько места нужно для установки?
Площадка под габариты 4200×2750 мм, вес 300 кг, ровное основание и запас пространства для подхода к объекту со всех сторон.

Какое программное обеспечение используется?
Automation Soft: сценарии съёмки, последовательность позиций, построение полигональной модели и передача данных в CAD.

Чем стационарный комплекс лучше ручного сканера?
Стабильные условия съёмки и воспроизводимость результатов от изделия к изделию; ручной прибор быстрее развернуть, но на потоке крупногабаритных изделий стационарная схема надёжнее.

Что делать, если нужен мобильный вариант?
Для разъездных задач подойдёт ручной метрологический сканер, например FreeScan UE PRO — его мы поставляем с сервисным сопровождением.

Как заказать комплекс и кто его обслуживает?
Мы привозим botspot FLEX под заказ: согласуем комплектацию, сроки и логистику. Монтаж, пусконаладку и сервисное сопровождение выполняют инженеры LUWAM.

botspot FLEX рассчитан на предприятия, которым нужна потоковая оцифровка крупных изделий. Ручную метрологическую альтернативу представляет FreeScan UE PRO, а логику выбора сканера для конструкторских бюро мы разбираем в материале сканер для НИИ и КБ. О задачах контроля геометрии читайте: https://luwam.ru/3d-skaner-dlya-kontrolya-kachestva/
