ZEISS GOM ATOS ScanBox Series 4 — измерительная камера

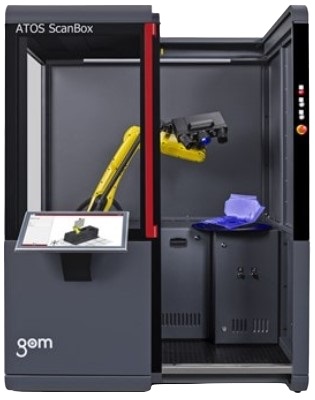

ATOS ScanBox Series 4 — автоматическая измерительная камера ZEISS GOM для серийного контроля качества деталей в промышленном производстве. Внутри защитного корпуса размещены сканирующая головка, поворотный стол и система позиционирования: оператор закрепляет изделие, запускает программу, а установка самостоятельно выполняет оцифровку и сравнение с CAD-моделью. Серия рассчитана на объекты диаметром до 500 мм и применяется в автомобильной промышленности, авиастроении, литейном производстве и общем машиностроении для контроля штампованных, литых и сварных деталей. Объёмная точность 0,02 мм + 0,015 мм/м обеспечивает достоверные отчёты по допускам. Важно учитывать: оборудование ZEISS GOM относится к санкционно-чувствительному, поставляется параллельным импортом под заказ, а сервисное сопровождение ограничено.

Автоматизация измерений на производстве

Классический ручной контроль требует от оператора держать сканер, следить за перекрытием кадров и вручную выравнивать облака точек. Измерительная камера ATOS ScanBox Series 4 меняет саму методику: автоматическое позиционирование повторяет одну и ту же траекторию от детали к детали, поэтому результаты становятся сравнимыми между сменами, операторами и участками. Это критично при серийном аудите: отдел технического контроля отслеживает дрейф размеров штампов и оснастки, документирует каждую партию и формирует отчёты по единому шаблону. Оператору не требуется квалификация метролога — достаточно пройти обучение работе с программой. Ещё одно следствие автоматизации — производительность: цикл оцифровки идёт без пауз на усталость, а ночные смены не требуют дополнительного персонала. Для предприятий с жёсткими требованиями к прослеживаемости такая камера становится элементом системы менеджмента качества, а не просто измерительным инструментом.

Типовые сценарии на производстве

Чаще всего измерительные боксы GOM применяют для приёмочного контроля штампованных панелей, литых заготовок и сварных узлов: деталь после формовки помещается в камеру, а через несколько минут оператор получает отчёт с картой отклонений от CAD. Второй сценарий — мониторинг оснастки: дрейф штампов, пресс-форм и приспособлений отслеживается серией измерений во времени, что позволяет планировать ремонт до появления брака. Третий — контроль первого изделия при запуске серии: сравнение опытной детали с номинальной геометрией подтверждает готовность производства и корректность наладки оборудования. Литейщики отмечают ещё один эффект: сканирование отливок выявляет усадку и коробление до механообработки, когда исправление обходится дешевле. Наконец, камера подходит для оцифровки деталей под восстановление документации, когда чертежи утрачены, а изделие продолжает эксплуатироваться.

Программная среда ZEISS Quality Suite и GOM Inspect

Бокс работает в экосистеме ZEISS: данные с камеры поступают в GOM Inspect, где выполняются полигональная обработка, выравнивание по базе, размерный анализ и цветовые карты отклонений. Отчёты собираются по шаблонам и включают допуски по стандартам GPS, сечения и таблицы измерений. ZEISS Quality Suite объединяет контроль с другими измерительными средствами предприятия и позволяет централизованно управлять программами деталей. При покупке параллельным импортом учитывайте программные риски: обновления и продление лицензий могут быть ограничены, поэтому комплектацию и версию ПО стоит зафиксировать заранее. Мы подготовили отдельный материал о том, чем заменить GOM Inspect в текущих условиях — в нём разобраны сценарии переноса методик на доступные инженерные пакеты без потери достоверности контроля. Экспорт результатов доступен в стандартные форматы отчётов, что упрощает передачу данных заказчику и архивирование протоколов.

Технические характеристики

Ниже сведены ключевые параметры установки по данным производителя. Габариты 1600×1200×2100 мм означают, что для бокса нужен отдельный производственный участок с запасом для загрузки деталей и обслуживания.

Ограничения поставки и доступная альтернатива

Формально ZEISS GOM не осуществляет поставки в Россию, поэтому ATOS ScanBox Series 4 доступен только параллельным импортом под заказ: сроки зависят от наличия на европейских площадках, итоговая цена — от логистики и валютного курса. Главный практический риск — обслуживание: оригинальные запчасти, калибровка и обновления ПО приходят с задержками либо недоступны, а гарантия производителя на территории страны не действует. Если задача — метрологический контроль с предсказуемой поддержкой, рассмотрите FreeScan UE PRO от Shining 3D: лазерный сканер сопоставимого класса точности с официальной поставкой и сервисным сопровождением нашей компании. Подробный разбор возможностей — в обзоре FreeScan UE PRO. Перед выбором полезно сверить требования с материалом о 3D-сканерах для контроля качества.

Частые вопросы

Что такое ATOS ScanBox Series 4?
Автоматическая измерительная камера ZEISS GOM: сканирующая головка и поворотный стол в защитном корпусе, оцифровка и контроль деталей диаметром до 500 мм выполняются без участия оператора.

Можно ли купить ScanBox Series 4 в России?
Да, параллельным импортом под заказ. Сроки и стоимость уточняйте у менеджера; учитывайте, что сервис производителя и обновления ПО ограничены.

Какая точность у камеры?
Объёмная точность составляет 0,02 мм + 0,015 мм/м — этого достаточно для контроля допусков штампованных, литых и сварных деталей.

Чем заменить GOM Inspect?
Методики полигонального контроля переносимы в альтернативные пакеты; сценарии замены программной среды мы разобрали в отдельной статье на сайте.

Какие габариты у установки?
1600×1200×2100 мм при весе нетто 75 кг. Для монтажа требуется ровное основание и свободная зона доступа со стороны дверцы.

Какая альтернатива с официальным сервисом?
Метрологический сканер FreeScan UE PRO от Shining 3D: сопоставимый класс точности, официальная поставка, ремонт и калибровка в нашей сервисной службе.

Подобрать конфигурацию измерительной камеры или сравнить её с ручными метрологическими решениями помогут наши инженеры: консультируем по допускам, материалам и программной среде. Каталог доступных моделей мы собрали на https://luwam.ru/shop/3d-skanery/ — свяжитесь с нами для расчёта стоимости параллельного импорта ATOS ScanBox Series 4 или подбора альтернативы с гарантийным обслуживанием в России.
