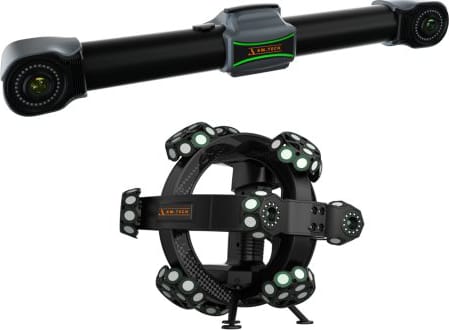

Промышленный 3D-сканер AM.TECH TrackScan-Sharp 49

AM.TECH TrackScan-Sharp 49 — измерительная система из ручного лазерного сканера и оптического трекера для высокоточной оцифровки деталей без наклейки маркеров. Точность сканирования составляет 25 мкм, скорость достигает 2 600 000 измерений в секунду, а объёмная точность на расстоянии 3,5 м от трекера — 0,049 мм. Две камеры по 25 Мп и синие перекрещивающиеся лазерные линии уверенно снимают металлические поверхности, штампованную оснастку и крупногабаритные сборочные единицы. Решение ориентировано на метрологические службы, машиностроение, автомобиле- и авиастроение, где нужна достоверная геометрия без длительной подготовки объекта к сканированию. Вес сканера — 2,5 кг, поэтому многочасовая работа оператора не превращается в испытание; система собирается и калибруется силами одного инженера.

Сканирование без маркеров с оптическим трекером

Главное отличие системы — позиционирование сканера трекером, который непрерывно отслеживает его положение в пространстве. Наклейки-маркеры на деталь не нужны: объект остаётся чистым, подготовка занимает минуты, а результат не зависит от количества и раскладки меток. Зона сканирования 500×600 мм позволяет за один проход захватывать значительные участки поверхности, глубина резкости 400 мм сохраняет резкость на сложном рельефе, а рабочее расстояние 300 мм даёт удобный обзор детали. Для закреплённых и подвижных изделий это означает одинаково стабильный результат на каждой станции без потери точности по мере удаления от трекера. Такой сценарий особенно ценен при оцифровке готовых изделий, которые нельзя испачкать наклейками: полированных пресс-форм, окрашенных кузовных панелей, музейных и выставочных объектов. На больших объектах оператор просто переносит сканер вдоль поверхности — отслеживание не прерывается, кадры сшиваются в общую систему координат автоматически. Объёмная точность 0,049 мм на 3,5 м даёт запас для большинства машиностроительных допусков, а итоговая модель сразу пригодна для сравнения с CAD.

Контроль качества в производстве

TrackScan-Sharp 49 встраивается в контур приёмочного контроля: оцифровка детали занимает минуты, полигональная модель сравнивается с CAD, и отчёт по отклонениям формируется автоматически. Разрешение 0,020 мм фиксирует локальные дефекты — вмятины, провисания сварных швов, коробление после термообработки. Сканер сертифицирован по CE, RoHS и WEEE, работает при 0–45 °C и влажности до 90%, то есть в цеховых условиях, а не только в измерительной лаборатории. Типовые применения — контроль кузовной оснастки, станочных приспособлений, литейных форм и готовых узлов перед отгрузкой заказчику, а также входной контроль покупных изделий. Отчёты в виде цветных карт отклонений понятны и инженерам, и заказчикам: их удобно прикладывать к сопроводительной документации. Для малых предприятий это метрология без постройки измерительной комнаты — система разворачивается на обычном производственном участке. Скорость 2 600 000 измерений в секунду позволяет оцифровывать деталь целиком за несколько минут.

Характеристики AM.TECH TrackScan-Sharp 49

Ключевые параметры системы — в таблице. Сверяйте их с классом точности вашей измерительной лаборатории и требованиями технологического процесса.

Лазерные режимы и безопасность

Оптика сканера объединяет три режима. Ультрабыстрый использует 21 перекрещивающуюся синюю лазерную линию и предназначен для больших поверхностей; точный режим с семью параллельными линиями отвечает за участки с повышенными требованиями к детализации; отдельная одиночная линия снимает глубокие отверстия и пазы. Лазер второго класса безопасен для глаз при штатной эксплуатации. Данные экспортируются в .stl, .ply, .obj, .igs и другие распространённые форматы, совместимые с CAD и системами контроля качества. AM.TECH поставляется в Россию официально под заказ, сервисное сопровождение — включая калибровку и обновления ПО — выполняет наша компания. Отдельно отметим формат .igs: сетку можно передать в инженерные CAD для восстановления поверхностей и выпуска чертежей, а .asc используется системами контроля. Класс лазера второй — при штатной работе защитные очки не обязательны, но смотреть прямо в излучение не следует.

Частые вопросы о TrackScan-Sharp 49

Чем TrackScan-Sharp 49 отличается от сканеров с маркерами?
Трекер отслеживает положение сканера в пространстве, поэтому наклейки не нужны: подготовка детали сокращается с часов до минут, поверхность остаётся чистой. Заодно исключается человеческий фактор при раскладке меток.

Какую точность обеспечивает система?
25 мкм по точности сканирования и 0,049 мм объёмной точности на расстоянии 3,5 м от трекера — уровень приёмочного контроля ответственных деталей. При удалении от трекера точность закономерно снижается, держите дистанцию в рамках задачи.

Подходит ли сканер для цеха?
Да: рабочий диапазон 0–45 °C и допустимая влажность 10–90% позволяют работать рядом с производством, без климатизированной лаборатории. Для станций с маслом и стружкой это существенное преимущество.

Сколько измерений в секунду делает сканер?
До 2 600 000 — крупные детали оцифровываются за один проход, повторные станции почти не требуются, данные пишутся непрерывно.

Есть ли альтернативы среди метрологических систем?
Да: сравните с FreeScan Trak Nova и FreeScan UE PRO; замена Creaform HandySCAN с примерами разобрана здесь — https://luwam.ru/2026/09/28/chem-zamenit-creaform-handyscan/ .

Как оформить заказ?
Система поставляется официально под заказ; комплектацию и сроки согласует менеджер LUWAM после уточнения задач производства. Демонстрационное сканирование вашей детали возможно в нашем офисе.

Подбор метрологического сканера зависит от размеров деталей и требуемого класса точности: в каталоге 3D-сканеров LUWAM представлены промышленные и предметные модели, а рекомендации для НИИ и конструкторских бюро собраны в отдельном обзоре. Если рассматриваете б/у оборудование, начните с проверки: типовые дефекты бывших в употреблении сканеров описаны здесь — https://luwam.ru/2026/09/28/proverit-bu-3d-skaner/ . Требования технологической службы проверим заранее, подбор под допуск — бесплатно.
