AM.TECH TrackProbe — контактная измерительная система

Контактно-оптическая система AM.TECH TrackProbe создана для высокоточных измерений там, где бесконтактное сканирование упирается в физику: глубокие отверстия, узкие пазы, острые кромки, полированные и зеркальные поверхности, тёмные металлы. Комплект состоит из оптического трекера массой 6,95 кг и лёгкого контактного щупа весом всего 0,45 кг, который оператор свободно перемещает по детали. Трекер с лазерной подсветкой непрерывно фиксирует положение щупа в пространстве, а программное обеспечение превращает серию касаний в облако точек, полигональную сетку и протокол измерений. Точность единичного измерения достигает 0,030 мм, объёмная точность — до 0,098 мм, разрешение настраивается в диапазоне от 1 до 50 мкм. Система работает при температуре от -10 до +45 °C, подключается к обычному компьютеру с Windows и экспортирует результаты в STL, STEP, IGES, PLY и другие инженерные форматы.

Трекер и щуп: как устроена связка

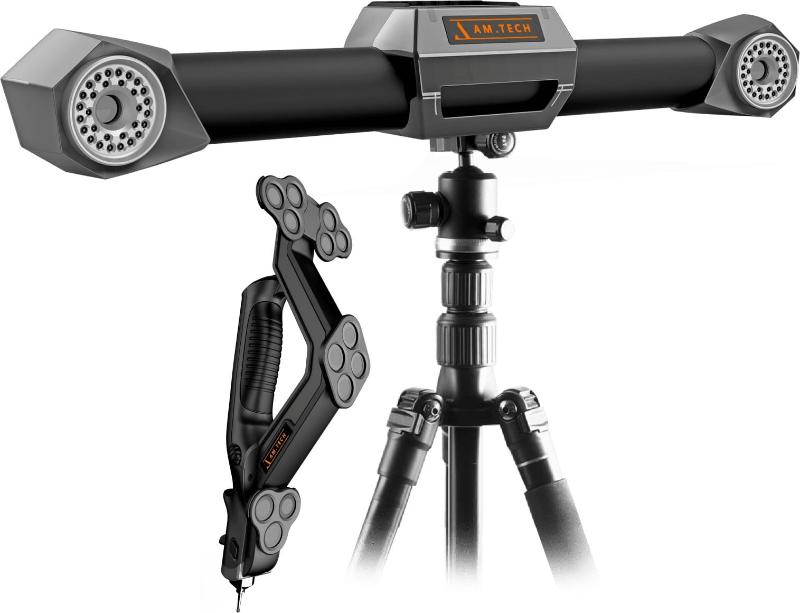

Основой комплекта выступает стационарный трекер: он размещается на штативе или жёстком столе рядом с изделием и оптически отслеживает маркеры щупа. Касаясь поверхности сферическим наконечником, оператор оцифровывает геометрию точка за точкой — каждое касание пересчитывается в трёхмерную координату, из которых программа собирает сетку и размеры. При таком принципе не имеют значения цвет, прозрачность, блеск и шероховатость поверхности: щуп физически контактирует с деталью, поэтому матирующий спрей, наклейки и очистка изделия после измерений не нужны. Лазер второго класса безопасен для глаз, специальная защита персонала на площадке не требуется. Вес трекера 6,95 кг позволяет переносить систему между участками и брать её на выездные измерения, а щуп массой 0,45 кг не утомляет руку даже при многочасовой работе с крупногабаритной оснасткой, сварными узлами и сборочными единицами.

Точность 0,030 мм и протоколы контроля

Погрешность единичного измерения составляет до 0,030 мм, объёмная точность по рабочему объёму достигает 0,098 мм — этого достаточно для приёмочного контроля механически обрабатываемых деталей, проверки штампов и пресс-форм, анализа деформаций после сварки или термообработки. Разрешение выбирается в пределах от 1 до 50 мкм: плотный шаг нужен для мелких ответственных элементов, разреженный — для ускоренной обмерки больших поверхностей. Облако точек сравнивается с CAD-моделью в цветных картах отклонений, по геометрии строятся сечения, результаты оформляются в протокол для отдела технического контроля. Данные сохраняются в форматах stl, stp, igs, ply, xyz, dae, obj и asc, поэтому открываются в инженерных пакетах без промежуточной конвертации. Для работы достаточно обычного компьютера под управлением Windows; термостабилизированное помещение, как для классической координатно-измерительной машины, не обязательно.

Характеристики AM.TECH TrackProbe

Ключевые параметры системы сведены в таблицу. Значения соответствуют паспортным данным производителя и подтверждаются при приёмке: перед отгрузкой мы проверяем оборудование на аттестованных эталонах и передаём заказчику протокол входного контроля.

Применение: ОТК, инструментальный цех, выезд

TrackProbe закупают машиностроительные заводы, авиаремонтные предприятия, инструментальные цеха и метрологические подразделения. Типовые сценарии: приёмочный контроль обработанных деталей, обмер изношенной оснастки перед восстановлением, оцифровка узлов, на которые не сохранилось чертежей, входной контроль покупных комплектующих. Контактный принцип выручает там, где лазер бессилен: глухие отверстия, карманы, полированные направляющие, детали, которые нельзя покрывать спреем. Если поверхность не создаёт проблем, быстрее окажется бесконтактная оцифровка — например, метрологическим FreeScan UE PRO. Отраслевые кейсы собраны в подборках про контроль качества и реверс-инжиниринг, а проектным организациям будет полезен разбор выбора 3D-сканера для НИИ и КБ.

Частые вопросы о системе TrackProbe

Чем контактная система отличается от лазерного 3D-сканера?
Щуп касается поверхности, поэтому цвет, блеск и прозрачность детали не влияют на результат, тогда как лазерный луч теряется на зеркальных и тёмных участках. По скорости бесконтактное сканирование выигрывает, но на кромках, в отверстиях и на полировке надёжнее контактный метод.

Сложно ли обучить оператора?
Основные приёмы осваиваются за два-три дня: интерфейс интуитивный, протокол измерений строится автоматически, типовые детали сохраняются как шаблоны для повторных работ. При поставке мы проводим обучение на площадке заказчика и остаёмся на связи для консультаций по методикам.

Какая точность получается на крупных деталях?
Объёмная точность системы — 0,098 мм. При обмере протяжённых изделий выполняется перестановка трекера с привязкой к общим точкам, поэтому накопление погрешности контролируется на каждом участке и результат не выходит за паспортные значения.

Нужно ли готовить поверхность перед измерением?
Нет: контактному методу не требуются ни матирующий спрей, ни маркеры, ни очистка детали после работы. Это экономит время и исключает риск повреждения покрытия, что особенно важно для готовых изделий и восстановительной обмерки.

Как организован сервис AM.TECH?
Оборудование поставляется официально под заказ, сервисное сопровождение выполняем мы: периодическая калибровка, ремонт, обновления программного обеспечения, консультации по методикам измерений и подменные комплекты на время регламентных работ.

Чем система выгоднее координатно-измерительной машины?
TrackProbe дешевле КИМ сопоставимого класса, не требует отдельного помещения с термоизоляцией и работает прямо в цехе. При этом щуп измеряет те же поверхности, а отчёты формируются в привычных инженерам форматах данных.

Подберём конфигурацию под ваши задачи: пришлите чертёж или привезите образец — покажем работу системы на демонстрационном стенде и оценим трудоёмкость типовых измерений. AM.TECH TrackProbe поставляется под заказ с официальной гарантией; сроки и цену уточняйте у менеджеров LUWAM, наличие оборудования смотрите в каталоге https://luwam.ru/shop/3d-skanery/ , условия поддержки описаны на странице https://luwam.ru/garantiya-i-remont/ . Жителям столицы предлагаем протестировать систему в шоуруме перед покупкой.
