AM.TECH AXE B11 — лазерный 3D-сканер

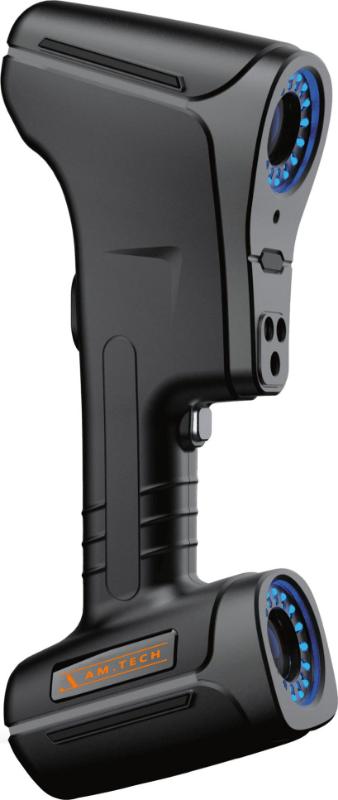

AM.TECH AXE B11 — ручной лазерный 3D-сканер промышленного класса для оцифровки объектов размером от 0,1 до 10 метров: сварных металлоконструкций, штампов, пресс-форм, технологической оснастки и элементов энергетического оборудования. Одиннадцать синих лазерных крестов формируют 22 одновременно проецируемые линии и обеспечивают скорость съёма данных до 1 300 000 точек в секунду, поэтому даже сложные поверхности оцифровываются за считанные минуты. Объёмная точность прибора составляет ±(0,020 + 0,035·L) мм/м, а в связке с фотограмметрической системой MSCAN L15 улучшается до ±(0,020 + 0,012·L) мм/м по всему объёму детали. Сканер подключается по USB 3.0, весит 1,35 кг и сохраняет характеристики при температуре от −10 до +40 °C — в цехе, монтажной зоне или на открытом измерительном полигоне.

Технология: 22 лазерные линии и 1,3 миллиона точек в секунду

В сверхбыстром режиме AXE B11 проецирует одиннадцать синих лазерных крестов — это 22 активные линии, покрывающие за один проход поле зрения 550×600 мм с рабочего расстояния 300 мм. Глубина резкости 500 мм удерживает в фокусе весь рельеф детали, поэтому оператор не тратит время на постоянную перефокусировку при переходе от плоскостей к выступам. Для узких каналов и глубоких отверстий предусмотрен отдельный режим с одной синей линией: она проникает туда, куда пучок из крестов физически не достаёт. Разрешение облака точек — 0,025 мм: фаски, кромки и резьбовые канавки фиксируются достоверно. Лазер относится ко второму классу безопасности и при штатной работе не представляет угрозы для глаз оператора. Скорость 1 300 000 точек/с позволяет обходить крупную деталь за один проход, не прерываясь на повторные заходы и не накапливая ошибки сшивки.

Задачи: от контроля металлоконструкций до реверс-инжиниринга

Диапазон размеров объекта от 0,1 до 10 метров закрывает и мелкие детали, и крупногабаритные конструкции. В производстве AXE B11 применяют для контроля геометрии сварных узлов, трубопроводной обвязки и несущих каркасов: облако точек сравнивается с CAD-моделью, и отклонения становятся видны сразу, без ручных обмеров штангенциркулем и рулеткой. Ремонтные службы оцифровывают изношенную оснастку и детали, на которые не сохранилось чертежей, — так решается классическая задача восстановления утраченной конструкторской документации. Для очень больших объектов в работу включается фотограмметрия MSCAN L15: поле зрения расширяется до 2500×3000 мм, а объёмная точность по всему объёму улучшается до ±(0,020 + 0,012·L) мм/м. Больше практических сценариев — в наших материалах о 3D-сканировании для контроля качества и реверс-инжиниринге.

Фотограмметрия MSCAN L15: точность по всему объёму

Фотограмметрическая система MSCAN L15 превращает связку из сканера и камеры в единый измерительный комплекс: кадры фотограмметрии служат опорной сеткой, к которой привязываются лазерные сканы. Итог — объёмная точность ±(0,020 + 0,012·L) мм/м вместо ±(0,020 + 0,035·L) мм/м, поле зрения 2500×3000 мм и глубина резкости 2500 мм. На практике это означает, что десятиметровую балку или раму не нужно разбивать на десятки отдельных фрагментов: ошибка не накапливается по длине детали. Если основные объекты предприятия — крупногабаритные сварные и механически обработанные детали, заказывайте конфигурацию с MSCAN L15 сразу; для мелких деталей она не обязательна, и базовой версии хватит с запасом.

Характеристики AM.TECH AXE B11

Основные параметры прибора сведены в таблицу; значения соответствуют паспортным данным производителя.

ScanViewer, форматы данных и работа в цеху

Сканер работает под управлением программы ScanViewer: сшивка кадров в единое облако, очистка от шума, объединение фрагментов и экспорт в форматы pj3, asc, igs, txt, mk2, umk, stl, ply, obj. Дальнейшая обработка выполняется в любой CAD-системе или ПО контроля геометрии, поддерживающем перечисленные форматы. Подключение — USB 3.0, совместимая операционная система — Windows. Габариты 325×133×84 мм и вес 1,35 кг позволяют работать одной рукой и перевозить прибор в стандартном кейсе, а диапазон рабочих температур от −10 до +40 °C допускает сканирование в неотапливаемом цехе и на монтажной площадке. AM.TECH поставляется через LUWAM официально под заказ, сервисное сопровождение выполняют наши инженеры. Для задач с объектами среднего размера присмотритесь к метрологическому FreeScan UE PRO — читайте наш обзор FreeScan UE PRO с результатами замеров.

Частые вопросы о AM.TECH AXE B11

Какой максимальный размер объекта отсканирует AXE B11?
До 10 метров в базовой конфигурации; фотограмметрическая система MSCAN L15 дополнительно повышает точность по всему объёму крупных деталей.

Зачем подключать фотограмметрию MSCAN L15?
Она улучшает объёмную точность до ±(0,020 + 0,012·L) мм/м и расширяет поле зрения до 2500×3000 мм, сокращая время обхода больших объектов.

Сканирует ли прибор глубокие отверстия?
Да, для этого предусмотрен специальный режим с одной синей лазерной линией, которая проникает в узкие каналы.

Передаёт ли сканер цвет и текстуру?
Нет, AXE B11 ориентирован исключительно на геометрию; для цветной предметной оцифровки подойдут другие устройства, например Revopoint MIRACO.

Какой компьютер нужен для работы?
ПК или ноутбук с операционной системой Windows и свободным портом USB 3.0; обработка данных выполняется в программе ScanViewer.

Как заказать сканер и где его обслуживать?
LUWAM оформляет официальную поставку под заказ и берёт сервисное сопровождение на себя: от калибровки до ремонта.

AM.TECH AXE B11 стоит купить, когда нужна метрологическая точность на крупных объектах без привязки к стационарной измерительной установке. Менеджеры LUWAM помогут подобрать конфигурацию с фотограмметрией MSCAN L15, рассчитать комплектацию и сроки официальной поставки. Полный каталог с актуальными ценами: https://luwam.ru/shop/3d-skanery/ — сравните модели и закажите консультацию по подбору под ваши задачи.
