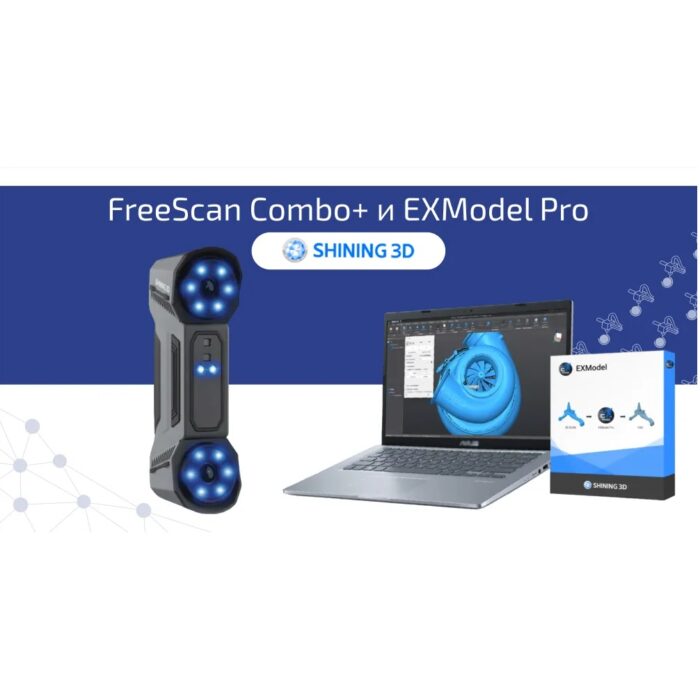

3D сканер Shining 3D FreeScan Combo и Программное обеспечение EXModel Pro

Shining 3D FreeScan Combo и Программное обеспечение EXModel Pro — промышленные и метрологические 3d-сканеый сканер бренда Shining 3D: точность 0,02 мм, скорость 2,250,000 точек/с в режиме инфракрасного сканирования, 1,860,000 точек/с в режиме лазерного сканирования, синий лазер (50/26/7 линий) + инфракрасный vcsel. Модель адресована тем, кому нужен рабочий инструмент без переплаты за имя: оцифровка деталей, подготовка моделей к 3D-печати, контроль геометрии и обратное проектирование выполняются быстро и с предсказуемым результатом. Shining 3D — крупнейший китайский производитель 3D-сканеров с 20-летней историей: от настольных моделей до метрологических систем уровня FreeScan.

Ниже — подробный разбор характеристик, сценариев применения и ответы на частые вопросы.

Shining 3D FreeScan Combo и Программное обеспечение EXModel Pro работает по принципу оптический гибрид, источник — синий лазер (50/26/7 линий) + инфракрасный vcsel. Оптическая схема не касается объекта, поэтому сканировать можно хрупкие, мягкие и ценные предметы без риска повредить поверхность.

За счёт скорости 2,250,000 точек/с в режиме инфракрасного сканирования, 1,860,000 точек/с в режиме лазерного сканирования типовой объект оцифровывается за минуты, а не часы. Высокий темп съёмки также снижает требования к неподвижности объекта и руки оператора.

Рабочая геометрия подобрана под реальные задачи: область сканирования — 520×510 (режим лазерного сканирования), 600×600 (инфракрасный режим), комфортная дистанция до объекта — 300 мм (200 мм в режиме Fine scan). Переключение между объектами разного масштаба не требует перенастройки механики — достаточно выбрать соответствующий режим в программе.

Сканер снимает не только геометрию, но и цвет: режим текстурного сканирования (да) накладывает реальную фактуру объекта на сетку. Цветные модели востребованы в музейной оцифровке, e-commerce, играх и VR, а также упрощают выравнивание сканов по текстуре на слабовыраженной геометрии.

В производственном контуре сканер окупается скоростью измерений: там, где КИМ тратит часы на программу и измерение, оптический сканер снимает миллионы точек за минуты и сразу показывает отклонения цветовой картой.

Ключевой параметр любого сканера — точность, и здесь она составляет 0,02 мм. Для пользователя это изделия, которые после оцифровки стыкуются с реальными деталями: корпуса садятся на место, резьбовые посадки и пазы совпадают с оригиналом.

Совместимость и подключение: экспорт результатов в OBJ, STL, PLY, ASC, 3MF — эти форматы напрямую открывают CAD- и CAM-системы, слайсеры и измерительное ПО; подключение к компьютеру — USB 3.0; требования к рабочей станции: Операционная система: Win10/11, 64bit; Графическая карта: серии NVIDIA GTX/RTX, выше или равная GeForce RTX 3060; Видеокарта : ≥ 6G; Процессор: I7-10700; Объем памяти: ≥ 32GB.

Оптический блок: камер — 2. Детализация снимка достаточна для фиксации мелких элементов — от гравировок до крепежа и кромок.

Программная часть — фирменное ПО EXScan / FreeScan с автоматическим выравниванием сканов, редактированием сетки и экспортом в CAD. Готовая сетка экспортируется в открытых форматах и принимается большинством CAD/CAM-систем, слайсеров 3D-принтеров и измерительных пакетов без конвертеров; обновления ПО выходят регулярно, драйверы и SDK открыты.

Лазер относится к класс ⅱ (безопасный для глаз): сканировать можно в присутствии людей без защитных очков, что важно при работе с клиентами и на выездных проектах.

Эргономика и эксплуатация: габариты 193x63x53 мм, вес 0,620 кг, питание — 12V，5.0A. Небольшая масса снижает усталость оператора при сканировании крупных объектов, когда приходится много двигаться вокруг изделия.

Полные технические характеристики

Смотрите также:
3DMakerpro Magic Swift Plus
Quad-RGB EGO
Категория: Промышленные и метрологические 3D-сканеры
Услуга 3D-сканирования объектов
Реверс-инжиниринг по 3D-сканированию

Частые вопросы

Сканирует ли Shining 3D FreeScan Combo и Программное обеспечение EXModel Pro цвет и текстуру?
Да, поддерживается цветное текстурное сканирование (да): на сетку накладывается реальная фактура объекта, а текстура дополнительно помогает сшивке кадров.

В каких форматах Shining 3D FreeScan Combo и Программное обеспечение EXModel Pro выгружает модели?
Экспорт выполняется в форматах OBJ, STL, PLY, ASC, 3MF. Они напрямую открываются в CAD-системах, слайсерах и измерительном ПО — конвертеры не нужны.

Какая точность у Shining 3D FreeScan Combo и Программное обеспечение EXModel Pro?
Заявленная точность сканирования — 0,02 мм. Этого достаточно для реверс-инжиниринга, контроля геометрии и подготовки моделей к 3D-печати.

Как проходит оплата для юридических лиц?
Мы работаем с юридическими лицами по безналичному расчёту: выставляем счёт, при необходимости заключаем договор поставки. Стандартные условия — 100% предоплата, для крупных партий и регулярных закупок действуют специальные условия. Также возможна работа по лизингу через наших партнёров.

Есть ли гарантия и помощь с запуском?
На всё оборудование предоставляется гарантия, условия гарантийного обслуживания фиксируются в счёте или договоре. Инженеры LUWAM помогают с настройкой и запуском — доступныобучение и техническая поддержка.
