SCANOLOGY KSCAN-E — гибридный лазерный 3D-сканер

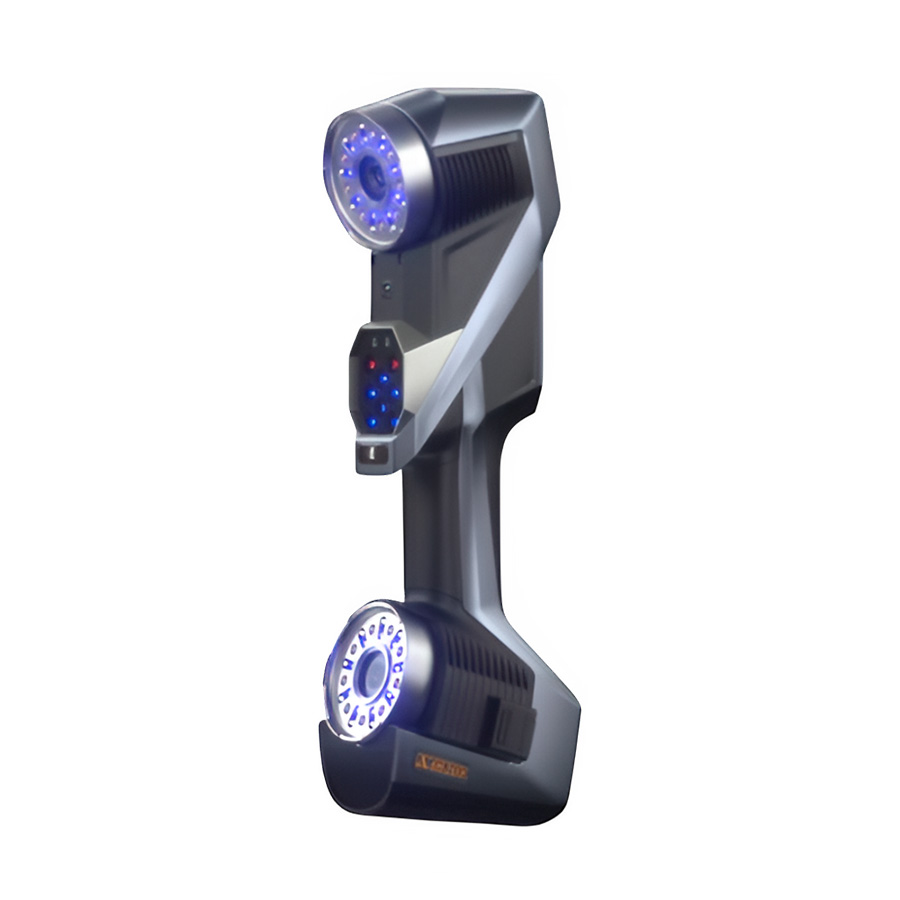

SCANOLOGY KSCAN-E — ручной гибридный 3D-сканер метрологического класса, собравший в одном корпусе синий и инфракрасный лазеры, четыре режима сканирования и беспроводное подключение Wi-Fi 6. Прибор снимает до 8 290 000 измерений в секунду, держит точность 0,020 мм и охватывает объекты от 50 мм до 8 м без переустановки оптики. Это китайская разработка, не попавшая под санкции: мы поставляем KSCAN-E под заказ и сами ведём его сервисное сопровождение — от калибровки до ремонта. По классу задач сканер конкурирует с топовыми западными моделями, а по стоимости владения заметно их выигрывает. Ниже — подробный разбор режимов, точности и практики применения, чтобы сравнение с альтернативами было осознанным. Сомневаетесь между вариантами — инженеры LUWAM помогут посчитать под ваши детали.

Четыре режима под разные поверхности

Ключевая особенность KSCAN-E — режимная оптика. Ультрабыстрый режим включает 108 синих лазерных линий по технологии Quad Cross: за минуты закрываются плоскости кузова, вагона или обшивки. Режим высокого разрешения использует 17 параллельных синих линий — он нужен там, где важна мелкая детализация: литьё, фасонные поверхности, компактные детали. Большое поле строится 38 инфракрасными перекрещивающимися линиями — для крупных объектов и быстрой черновой оцифровки. Наконец, одна синяя линия предназначена для глубоких отверстий и узких полостей, куда пучок целиком не проходит. Оператор переключает режимы на ходу, в рамках одного проекта: гибридная схема избавляет от покупки двух отдельных сканеров — быстрого и точного. Рабочие дистанции варьируются от 150–300 мм в точном режиме до 600–1500 мм в режиме большого поля.

Точность и скорость

Точность одиночного измерения — 0,020 мм, разрешение — 0,010 мм, объёмная точность — 0,015 мм + 0,030 мм/м. Для ручного сканера это уровень, при котором результаты годятся для приёмочного контроля и арбитражных измерений, а не только для визуализации. Скорость до 8 290 000 измерений в секунду — одна из самых высоких на рынке: объект размером с дверь закрывается за минуты, а не за смену. Зона охвата до 1440×1000 мм сокращает количество проходов и, значит, накопленную погрешность сшивки. Класс лазера — второй, безопасный для глаз: защитные очки оператору не требуются, работать можно в общем цеху без ограждений. Диапазон размеров объектов — от 0,05 до 8 метров: от турбокомпрессора до ветротракта.

Wi-Fi 6 и работа в цеху

KSCAN-E подключается кабелем USB 3.0 Type-B либо по Wi-Fi 6 — беспроводной режим снимает проблему кабеля, путающегося под ногами вокруг станка и на объекте. Корпус выдерживает от −10 до +40 °C при влажности 10–90%, так что сканер работает и в неотапливаемом цеху, и в жарком производстве. Габариты 344×124×99 мм позволяют добираться внутрь крупногабаритных конструкций. Совместимость — Windows, привычный рабочий процесс: проект, сетка, экспорт. Для научно-исследовательских коллективов, где сканер ездит между лабораториями и полигонами, мобильность оказывается решающим аргументом — примеры внедрений мы собираем в материале о выборе сканера для НИИ и КБ. Отсутствие санкционных ограничений означает прогнозируемые сроки поставки и доступность запчастей.

Применение и альтернативы

Основные заказчики KSCAN-E — машиностроительные предприятия, кузовные и сварочные производства, ремонтные подразделения и конструкторские бюро. Задачи: контроль геометрии сварных металлоконструкций, оцифровка оснастки, реверс-инжиниринг деталей без чертежей, обмер крупных объектов. Если нужна максимальная независимость от компьютера и маркеров, стоит смотреть на оптическую систему FreeScan Trak Nova — трекинг без наклейки маркеров; если задачи скорее предметные, чем промышленные, достаточно ручного сканера MIRACO. Для метрологии в режиме экономии KSCAN-E остаётся одним из самых рациональных выборов: за одну цену вы получаете четыре сканера в одном корпусе. Показать прибор в работе на ваших деталях можно в демонстрационном зале — адрес и контакты на странице 3D-сканеры в Москве.

Характеристики

Сводная таблица параметров SCANOLOGY KSCAN-E по данным производителя.

Частые вопросы

Как с поставками и сервисом KSCAN-E?
Сканер не под санкциями. Поставка под заказ, сроки обычно короче, чем у параллельного импорта; сервисное сопровождение наше: калибровка, ремонт, запчасти, обновления ПО.

Зачем нужны четыре режима сканирования?
Каждый режим закрывает свой сценарий: 108 линий — скорость, 17 линий — детализация, инфракрасное поле — крупные объекты, одна линия — глубокие отверстия. Переключение на ходу, без перекалибровки.

Правда ли 8 290 000 измерений в секунду?
Да, в ультрабыстром режиме Quad Cross. В точном режиме поток ниже, зато выше детализация — цифры относятся к разным сценариям, в этом и смысл гибрида.

Сканирует ли чёрный пластик и металл?
Синий лазер уверенно берёт тёмные и умеренно блестящие поверхности; глянцевые участки матируются спреем — стандартная практика для любых лазерных сканеров.

Стоит ли искать б/у экземпляр дешевле?
Мы рекомендуем новый: ресурс лазера и механики не восстанавливается. Если всё же рассматриваете подержанный, сначала прочитайте как проверить б/у 3D-сканер — там чек-лист осмотра.

Где можно посмотреть сканер вживую?
В демонстрационном зале в Москве. Запишитесь на тест на ваших деталях: привозите образцы, отсканируем при вас и отдадим сетку для оценки.
