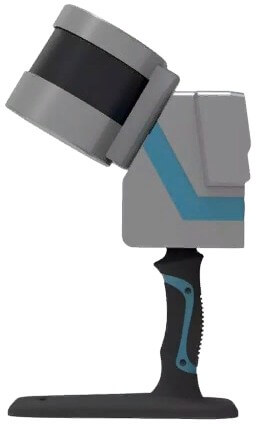

ZG RigelSLAM-E16 — ручной 3D-сканер

ZG RigelSLAM-E16 — ручной лазерный 3D-сканер с функцией SLAM, которая позволяет оцифровывать крупные объекты без наклейки маркеров. Прибор излучает 16 синих лазерных линий и одну дополнительную одиночную линию для глубоких пазов и острых кромок, снимая до 320 000 точек в секунду. Точность отдельных измерений составляет 0,03–0,1 мм в зависимости от режима, объемная точность — 0,015+0,030 мм/м, а разрешение достигает 0,02 мм. Зона сканирования 360×270 мм при глубине резкости 450 мм дает свободу перемещения вокруг детали. Сканер весит 1,6 кг, подключается по USB 3.0 и работает под управлением ПО Rigelsee на Windows. Мы поставляем RigelSLAM-E16 под заказ и помогаем с настройкой рабочего места, от калибровки до экспорта данных в ваш CAD.

Лазерная схема и режим SLAM

Основа RigelSLAM-E16 — триангуляционная лазерная схема с синим излучением класса 1, безопасным для глаз. Шестнадцать линий параллельно покрывают рабочую зону и обеспечивают плотное облако точек при быстром движении руки, а одиночная линия включается для трудных участков: узких щелей, глухих отверстий, резких ребер. Камеры с разрешением 1,3 Мп фиксируют деформации лазерного сечения, и контроллер пересчитывает их в координаты с разрешением до 0,02 мм. Главная особенность модели — алгоритм SLAM, то есть одновременная локализация и картирование: система непрерывно отслеживает собственное положение в пространстве по пройденной геометрии и не требует опорных маркеров на объекте. Это ускоряет подготовку к съемке и позволяет оцифровывать объекты, на которые метки клеить нельзя — полированные поверхности, пленочные покрытия, крупногабаритные конструкции и интерьеры. Для задач максимальной точности по-прежнему доступен классический режим с маркерами.

Применение на производстве и в исследованиях

RigelSLAM-E16 закрывает три типовых контура. Первый — контроль качества: оцифровка обработанных деталей, сравнение фактической геометрии с CAD и отчеты по отклонениям. Второй — реверс-инжиниринг: перевод физической детали или узла в полигональную модель для доработки, ремонта или повторного изготовления, включая устаревшее оборудование без документации. Третий — оцифровка крупных объектов: за счет SLAM сканер проходит длинные поверхности без остановки на переклейку маркеров, сохраняя связность данных на протяженных конструкциях, станинах, трубопроводах и кузовных панелях. Прибор востребован в машиностроении, на литейных производствах, в ремонтных подразделениях и проектных организациях. Для фиксации крупных объектов без маркеров достаточно уверенного обхода с перекрытием кадров — алгоритм сам удерживает связность облака на всем маршруте. Данные выгружаются в форматы ASC, STL, OBJ, PLY, TXT и XYZ, поэтому результат сразу встает в существующий производственный процесс — от систем контроля до фрезерных и печатных комплексов.

Характеристики ZG RigelSLAM-E16

В таблице собраны паспортные значения спецификации. Для рабочей станции достаточно относительно скромной конфигурации с видеокартой от 2 Гб и 8 Гб оперативной памяти, что снижает порог входа по оборудованию.

ПО, компьютер и эксплуатация

Сканированием управляет программа Rigelsee: в ней выполняются калибровка, съемка, сшивка кадров, редактура облака точек и экспорт в ASC, STL, OBJ, PLY, TXT или XYZ. Сканер подключается по USB 3.0, рабочая станция требует видеокарту уровня Nvidia с 2 Гб памяти и 8 Гб оперативной памяти под управлением Windows — то есть подходит большинство офисных компьютеров среднего сегмента. Диапазон рабочих температур от -10 до 40 °C и влажность до 90% позволяют работать в цехе и в неотапливаемых помещениях, а компактный корпус 215x95x45 мм помещается в транспортный кейс. Поворотный стол не поддерживается, но для ручного сканера это не ограничение: съемка ведется в свободной ориентации. Обновления программы и калибровочные файлы мы передаем вместе с комплектом документации при поставке. Перед покупкой рекомендуем протестировать прибор на ваших деталях — наши инженеры проводят демонстрации и помогают с выбором режима под конкретный материал.

Частые вопросы

Что такое режим SLAM и чем он удобен?
SLAM — это непрерывное определение сканером собственного положения в пространстве. Благодаря ему крупные объекты оцифровываются без наклейки маркеров, что экономит время подготовки и не портит поверхность.

Обязательно ли клеить маркеры?
Нет, для большинства сценариев достаточно SLAM. Для максимальной точности на критичных деталях можно использовать классическую съемку с маркерами.

Какой компьютер нужен для работы?
Достаточно Windows-станции с видеокартой от 2 Гб видеопамяти и 8 Гб оперативной памяти; подробные требования указаны в паспорте системы.

Какая точность у сканера?
Точность измерений 0,03–0,1 мм в зависимости от режима, объемная точность 0,015+0,030 мм/м, разрешение до 0,02 мм.

Работает ли прибор по металлу и темному пластику?
Да, синий лазер уверенно снимает металлические и темные поверхности; зеркальные участки перед съемкой матируются.

Можно ли сравнить с FreeScan UE PRO?
Да, FreeScan UE PRO — метрологический флагман с официальной поставкой и нашим сервисом; сравнение по вашим деталям проведем по запросу. Тест обоих приборов на одной детали наглядно покажет, где важнее скорость съемки, а где паспортная точность.

Подберем RigelSLAM-E16 под ваши задачи и предложим альтернативы из наличия. Полезные материалы: карточка FreeScan UE PRO, EinScan HX2 и обзор https://luwam.ru/2026/09/27/obzor-freescan-ue-pro/ . Для конструкторских бюро также подготовлена заметка о выборе сканера: сканер для НИИ и КБ.
