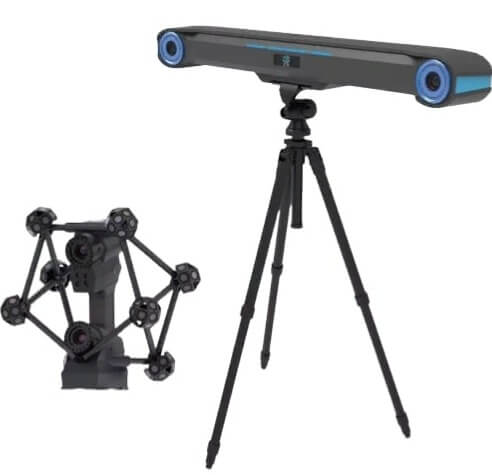

ZG HyperScan Ultra — промышленный лазерный сканер

ZG HyperScan Ultra — мощный лазерный 3D-сканер ZG Technology для промышленных обмеров крупных и геометрически сложных объектов. В излучателе работают 34 синие лазерные линии, дополнительная одиночная линия и 7 параллельных линий — такая комбинация закрывает и широкие поверхности, и узкие каналы. Скорость сканирования достигает 1 350 000 точек в секунду, поверхностная точность составляет 0,03–0,1 мм, объёмная — 0,05 мм, зона охвата — 550х500 мм при рабочем расстоянии 350 мм. Корпус размером 1078х159х125 мм и массой 7,4 кг рассчитан на жёсткие производственные условия. Подключение выполняется по USB 3.0, данные обрабатываются в PolyWorks и Geomagic под Windows и экспортируются в asc, stl, obj, ply, txt, xyz. Мы поставляем HyperScan Ultra под заказ с шеф-монтажом, обучением и сервисным сопровождением от LUWAM.

Лазерный блок на три режима

Главная особенность Ultra — многорежимный лазерный блок. Тридцать четыре синие линии образуют широкий веер для быстрого прохода по большим поверхностям: корпусам, листовым деталям, обшивкам и оснастке. Одиночная линия предназначена для тонкой работы там, где важно контролировать каждую точку: острые кромки, глубокие пазы, посадочные места и внутренние каналы. Семь параллельных линий добавляют промежуточный режим — им удобно сканировать протяжённые участки с ровной геометрией, сохраняя плотность точек без лишних проходов. Синее излучение меньше рассеивается на металле и даёт уверенный сигнал на полированных и тёмных поверхностях, где обычные сканеры теряют данные. Класс лазера — второй, безопасный для глаз, поэтому специальные средства защиты оператору не требуются. Переключение режимов позволяет в рамках одной сессии снимать и крупные плоскости, и мелкие элементы без смены оборудования.

Точность и производительность

Поверхностная точность HyperScan Ultra заявлена на уровне 0,03–0,1 мм в зависимости от режима и характера поверхности, а объёмная точность составляет 0,05 мм — это показатель аккумулирования погрешности по всему объёму оцифровки, ключевой для крупных деталей. Скорость 1 350 000 точек в секунду обеспечивает высокую детализацию без потери темпа: плотная сетка строится за один проход, а не за несколько повторных сеансов. Глубина резкости 400 мм удерживает в фокусе рельефные участки и перепады высот, снижая количество перестроений позиции. Разрешение 0,02 мм передаёт мелкие элементы — резьбовые участки, фаски, риски и клейма. Две камеры с разрешением 1,3 Мп ведут стереотриангуляцию, обеспечивая устойчивость данных на сложных поверхностях. Рабочее расстояние 350 мм даёт оператору комфортный зазор до детали, что удобно при сканировании громоздких конструкций в труднодоступных местах цеха.

Характеристики ZG HyperScan Ultra

Ключевые параметры модели сведены в таблицу по данным карточки товара. Перед заказом мы уточняем комплект поставки, требования к рабочей станции и перечень задач, чтобы конфигурация точно закрывала вашу номенклатуру.

Развёртывание на производстве

Продумайте рабочее место под HyperScan Ultra: длинный корпус и масса 7,4 кг требуют устойчивой позиции оператора и свободной зоны вокруг крупногабаритных деталей. Сканер подключается к рабочей станции по USB 3.0 — кабель сохраняет скорость передачи на всём протяжении зоны работы. Требования к компьютеру умеренные: видеокарта Nvidia с 2 Гб памяти и 8 Гб оперативной памяти, операционная система Windows. Диапазон рабочих температур от -10 до +40 °C и влажность до 90 % позволяют эксплуатировать сканер в цеху, в сборочном цехе и даже на открытых площадках в тёплый сезон. Транспортировка выполняется в упаковке 1300х300х300 мм — оборудование перевозится между площадками обычным транспортом. Наш инженер поможет составить маршрут сканирования под типовые детали и настроить шаблоны контроля, чтобы команда работала единообразно.

Программное обеспечение и интеграция

Данные HyperScan Ultra открываются в метрологических пакетах PolyWorks от InnovMetric и решениях Geomagic — это стандартные инструменты отделов контроля качества и бюро реверс-инжиниринга. Поддерживаются форматы asc, stl, obj, ply, txt и xyz, поэтому облака точек и полигональные модели легко передаются в CAD, CAM и аналитические системы без конвертаций с потерями. Для сравнения с номиналом достаточно импортировать CAD-модель и построить карту отклонений; для восстановления геометрии — передать сетку в систему обратного проектирования. Пайплайн работает под Windows на обычной рабочей станции, отдельное серверное оборудование не требуется. Если ваша команда только переходит на цифровой контроль качества, мы поможем с методикой: от подготовки поверхностей до регламента выпуска отчётов.

Частые вопросы

Для каких объектов создан HyperScan Ultra?
Для крупных и сложных промышленных изделий: корпусных деталей, сварных конструкций, оснастки и узлов, где нужны многорежимное сканирование и высокая детализация.

Зачем нужны 7 параллельных линий?
Это промежуточный режим для протяжённых ровных участков: он сохраняет плотность точек и ускоряет сканирование без смены насадок.

Какая точность у сканера?
Поверхностная точность 0,03–0,1 мм в зависимости от режима, объёмная точность по всему объёму оцифровки — 0,05 мм.

Какое ПО поддерживается?
PolyWorks и Geomagic под Windows; экспорт в asc, stl, obj, ply, txt и xyz для обмена с CAD и CAM.

Чем Ultra отличается от ZG CereScan?
Другим балансом: больше лазерных линий и режимов при скорости 1 350 000 точек/с, а также более крупным корпусом массой 7,4 кг.

Как заказать и обслуживать сканер?
Поставка под заказ с шеф-монтажом и обучением; сервисное сопровождение и ремонт берут на себя инженеры LUWAM — условия по гарантии и ремонту.

Сомневаетесь между ZG и альтернативами — сравните на своих деталях: метрологический FreeScan UE PRO и гибридный EinScan HX2 покажут сопоставимую точность. Требования НИИ и конструкторских бюро разобраны в обзоре https://luwam.ru/2026/09/28/skaner-dlya-nii-kb/ , каталог техники — https://luwam.ru/shop/3d-skanery/ .
