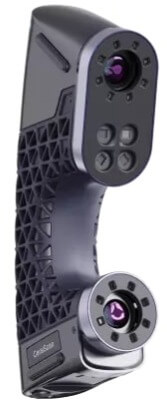

ZG CereScan — ручной лазерный 3D-сканер

ZG CereScan — ручной лазерный 3D-сканер компании ZG Technology (Ухань, Китай) для метрологических задач: реверс-инжиниринга, контроля качества и обмера сложных поверхностей. Поверхностная точность составляет 0,03–0,1 мм, объёмная — 0,015 + 0,030 мм/м, а скорость достигает 2 480 000 точек в секунду. В излучателе работают 26 синих лазерных линий и одна дополнительная линия для узких участков, зона сканирования — 600х550 мм при рабочем расстоянии 350 мм. Сканер весит всего 0,6 кг и подключается по USB 3.0, а данные экспортируются в asc, stl, obj, ply, txt и xyz для PolyWorks и Geomagic. Мы поставляем ZG CereScan под заказ с проверкой на деталях заказчика, пусконаладкой и сервисным сопровождением силами инженеров LUWAM.

Синий лазер и 26 линий

Рабочий инструмент CereScan — блок из 26 синих лазерных линий с дополнительной одиночной линией. Синий свет даёт более короткую длину волны, чем красный: меньше рассеяние на металле и выше контраст на блестящих и тёмных поверхностях, которые традиционно проблемны для сканирования. Многолинейный режим закрывает большие площади за один проход, а одиночная линия выручает в узких пазах, на кромках и в глубоких полостях, куда веер линий физически не помещается. Глубина резкости 450 мм позволяет держать в фокусе рельефные детали, не передвигая сканер взад-вперёд. Разрешение 0,02 мм фиксирует мелкие элементы геометрии: резьбы, фаски, углубления маркировки. Класс лазера — второй, безопасный для глаз, поэтому защитные очки при работе не обязательны, а оператор меньше устаёт за смену.

Точность и производительность

Заявленная поверхностная точность меняется от 0,03 до 0,1 мм в зависимости от режима и свойств поверхности — этого достаточно для контроля допусков большинства машиностроительных деталей. Объёмная точность 0,015 + 0,030 мм/м описывает накопление ошибки на протяжённых объектах: чем крупнее деталь, тем важнее этот параметр при выборе сканера. Скорость 2 480 000 точек в секунду означает, что полная модель корпусной детали собирается за минуты, а не часы, и оператор успевает оцифровать всю партию выборки за смену. Две камеры разрешением 1,3 Мп обеспечивают стереоскопическую триангуляцию, а разрешение 0,02 мм сохраняет мелкие элементы при прорисовке полигональной сетки. Для достоверных результатов важно соблюдать условия эксплуатации: температуру от -10 до +40 °C и влажность до 90 %, то есть сканировать можно прямо в цеху, а не только в лаборатории.

Характеристики ZG CereScan

Основные параметры модели сведены в таблицу по данным карточки товара. Перед заказом мы подтверждаем комплектацию и требования к рабочему месту, чтобы сканер сразу встал в ваш процесс.

Программное обеспечение и рабочее место

CereScan совместим с привычными метрологическими пакетами: данные открываются в PolyWorks от InnovMetric и в решениях Geomagic. Поддерживаются форматы asc, stl, obj, ply, txt и xyz — этого достаточно и для размерного контроля, и для реверс-инжиниринга с последующим моделированием. Требования к рабочей станции скромные: видеокарта Nvidia с 2 Гб памяти и 8 Гб оперативной памяти, операционная система Windows. Сканер подключается по USB 3.0, отдельный контроллер или стойка не нужны — всё размещается на обычном инструментальном участке или в лаборатории. Диапазон рабочих температур от -10 до +40 °C и допустимая влажность до 90 % позволяют сканировать в цеховых условиях без климат-контроля. В комплект поставки мы при необходимости добавляем калиброванную plate и расходники — состав согласуем при заказе.

Применение и покупка

Типовые задачи CereScan — обмер деталей для реверс-инжиниринга, контроль размеров после литья и механической обработки, сканирование сварных конструкций, оснастки и стеклопластиковых изделий. По архитектуре это аналог ручных лазерных сканеров Creaform, поэтому если вы раньше работали с HandySCAN, переход будет привычным — практические сопоставления мы собрали в статье https://luwam.ru/2026/09/28/chem-zamenit-creaform-handyscan/ . Если требуется более широкий сервисный контур с официальной поддержкой в России, рассмотрите FreeScan UE PRO от Shining 3D. Гибридный EinScan HX2 сочетает лазер и структурированный подсвет и удобен на смешанных задачах. Заказать ZG CereScan с доставкой, тестовым сканированием и обучением персонала можно через LUWAM.

Частые вопросы

Какой класс задач закрывает ZG CereScan?
Ручное метрологическое сканирование: контроль качества, реверс-инжиниринг, обмер оснастки и готовых изделий с точностью 0,03–0,1 мм.

Что даёт дополнительная одиночная линия?
Доступ к узким местам: пазам, отверстиям и кромкам, куда веер из 26 линий физически не помещается целиком.

Насколько безопасен лазер сканера?
Класс лазера — второй, безопасный для глаз; защитные очки при регулярной работе не требуются.

Какое ПО нужно для работы?
PolyWorks или Geomagic под Windows; форматы asc, stl, obj, ply, txt и xyz закрывают обмен с CAD-системами.

Какой компьютер понадобится?
Достаточно видеокарты Nvidia с 2 Гб памяти и 8 Гб оперативной памяти — подойдёт обычный офисный ПК с Windows.

Чем CereScan отличается от ZG Scan 717?
Большим числом лазерных линий, шире зоной сканирования 600х550 мм и скоростью 2 480 000 точек/с против 480 000 измерений/с у модели 717.

Проверить CereScan в деле можно на демонстрации: LUWAM проводит тестовые сканирования и показывает точность на реальных деталях заказчика. Каталог техники — https://luwam.ru/shop/3d-skanery/ , а подбор сканера под задачи восстановления геометрии мы разбираем в обзоре 3D-сканеров для реверс-инжиниринга.
