ZG BundleScan SP — лазерный 3D-сканер

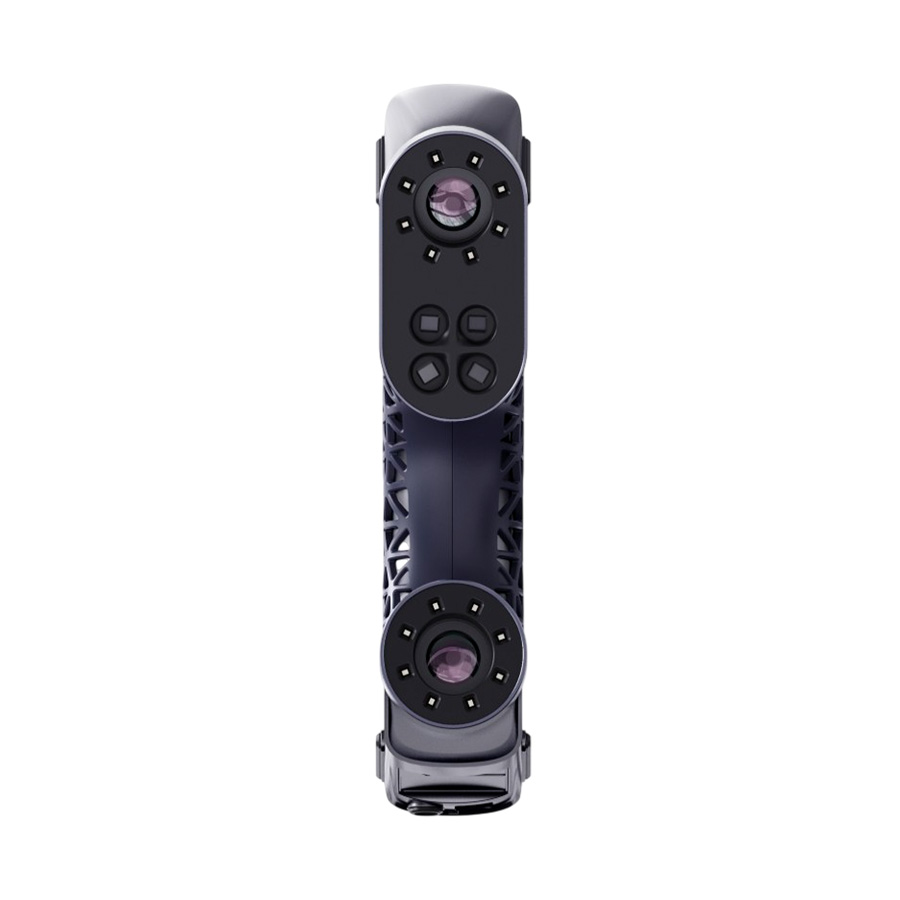

ZG BundleScan SP — ручной лазерный 3D-сканер с большой зоной захвата 680×530 мм и скоростью до 5 360 000 измерений в секунду. В излучателе собраны три группы лучей: 26 синих лазерных линий для основной сканирующей работы, отдельная одиночная линия для глубоких отверстий и узких полостей и 17 параллельных линий для быстрой оцифровки протяженных поверхностей. Объемная точность 0,015 + 0,035 мм/м и разрешение до 0,02 мм позволяют применять прибор в метрологических задачах: контроль оснастки, приемка деталей, реверс-инжиниринг. При весе 540 граммов и габаритах 215×95×45 мм сканер питается по одному кабелю USB 3.0 и не требует внешнего блока питания. Бренд ZG не входит в санкционные списки, поэтому поставка идет под заказ без таможенных усложнений, а сервисную поддержку обеспечивает наша служба.

Три режима рабочего расстояния

Главная особенность BundleScan SP — сменные дистанционные режимы. На 150–250 мм включается режим высокой точности: захват меньше, зато плотность точек и локальная достоверность максимальны — так снимают мелкую фасонную геометрию и контролируют допуски. На 200–450 мм работает стандартный режим, сбалансированный между скоростью и детализацией; это основной режим для большинства деталей. На 200–750 мм активируется широкоформатное сканирование: поле захвата вырастает до 680×530 мм, и крупные объекты — каркасы, панели, обшивки, станочные станины — оцифровываются заметно быстрее, без изнурительного обхода мелкими кадрами. Переключение режимов выполняется в программном обеспечении, оператор выбирает дистанцию под задачу. Такой подход заменяет собой покупку двух разных сканеров: один прибор закрывает и лабораторную точность, и цеховую производительность на больших поверхностях.

Точность, скорость и лазерная безопасность

Объемная точность 0,015 + 0,035 мм/м означает, что на метровом объекте накопленная погрешность остается в десятых долях сотой миллиметра — уровень, достаточный для контроля оснастки и приемочных измерений. Локальное разрешение до 0,02 мм фиксирует мелкие элементы: скругления, фаски, следы режущего инструмента. Скорость до 5 360 000 измерений в секунду — это данные сразу по всем линиям кадра, поэтому даже глянцевые и темные поверхности сканируются за один проход почти без повторов. Лазеры относятся ко второму классу безопасности: излучение не вредит глазам при штатной работе, но направлять луч на человека и в объектив камеры не стоит. Для стабильной передачи данных требуется порт USB 3.0 — при работе через хабы и удлинители теряется скорость, что критично для потока измерений.

На практике оператор собирает скан-план заранее: мелкие допуски измеряются в ближнем режиме, габаритная геометрия — в широком, переход между режимами не требует перекалибровки прибора. Сшивка кадров идет по геометрии и маркерам, поэтому на повторяемость не влияет дрожание руки. Для длинных объектов вроде балок и каркасов рекомендуем дополнять сканер фотограмметрической рамкой: она фиксирует опорные точки, и накопленная погрешность на концах детали остается в допуске.

Совместимость с ПО и форматами данных

Сканер выгружает результаты в форматах .asc, .stl, .obj, .ply, .txt, .xyz — этого достаточно для любого инженерного пакета. Подтверждена совместимость с Geomagic Solutions и PolyWorks для контроля и реверс-инжиниринга, с CATIA V5, SolidWorks, NX и Solid Edge для параметрического моделирования, с Inventor, Alias, 3ds Max, Maya и Softimage от Autodesk для дизайна и визуализации. Фактически BundleScan SP встраивается в существующий производственный контур без замены САПР: полигон после сканирования открывается прямо в вашей рабочей среде. Диапазон рабочих температур от −10 до +40 °C и влажность до 90% без конденсата позволяют работать в цехе и на открытых площадках в межсезонье. Если вашей команде ближе экосистема Shining 3D, сравните прибор с FreeScan UE PRO и EinScan HX2.

Характеристики ZG BundleScan SP

Значения приведены по паспорту производителя для актуальной ревизии прибора. Комплект поставки — кейс, калибровочная пластина, набор маркеров и лицензия ПО — подтверждается при оформлении заказа.

Частые вопросы о ZG BundleScan SP

Чем BundleScan SP отличается от обычных ручных сканеров?
Комбинацией трех групп лазерных линий и сменных дистанционных режимов: один прибор работает и как точный лабораторный, и как быстрый широкозахватный сканер.

Можно ли сканировать черные и глянцевые поверхности?
Да, синий лазер и высокая плотность лучей снимают большинство поверхностей без напыления; для зеркальных участков применяют матирующий спрей.

Какой компьютер нужен для работы?
Станция с портами USB 3.0 и дискретной графикой; точные требования зависят от объема обрабатываемых облаков точек, поможем подобрать конфигурацию.

Подойдет ли сканер для крупных объектов вроде станочных станин?
Да, широкоформатный режим 200–750 мм с полем 680×530 мм ускоряет оцифровку крупногабаритных деталей и каркасов.

Какие форматы поддерживаются?
.asc, .stl, .obj, .ply, .txt, .xyz — полная совместимость с Geomagic, PolyWorks, CATIA, SolidWorks, NX и пакетами Autodesk.

Есть ли ограничения по температуре в цехе?
Сканер работает от −10 до +40 °C при влажности до 90% без конденсата, зимние цеха и открытые площадки не проблема.

Как выбрать между ZG и решениями Shining 3D, мы разбираем в статье EinScan или FreeScan. Каталог и наличие — https://luwam.ru/shop/3d-skanery/. Доставка по Москве и всей России, демонстрация и тестовое сканирование ваших деталей — по запросу.
