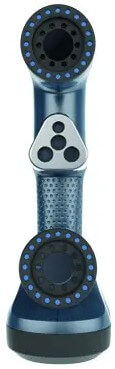

SHDM 3DSHandy-7XBS — ручной лазерный 3D-сканер

SHDM 3DSHandy-7XBS — компактный ручной лазерный 3D-сканер для цеховых и лабораторных измерений. Семь синих лазерных крестов дают быстрый захват до 480 000 точек в секунду, а дополнительные режимы из одной и пяти параллельных линий выручают на глубоких полостях и мелких деталях. Точность сканирования составляет 0,03–0,1 мм в зависимости от режима, зона захвата — 275×250 мм при рабочем расстоянии 300 мм. Прибор весит 0,85 кг, подключается по USB 3.0 и работает в связке с PolyWorks от InnovMetric — промышленным стандартом метрологического программного обеспечения. Это нишевое доступное решение: поставка под заказ, сервисное сопровождение выполняет наша команда.

Семь крестов и дополнительные лазерные режимы

Базовый режим из семи синих лазерных крестов перекрывает большинство цеховых задач: сканер читает геометрию деталей со сложным рельефом, сварные швы, штампованные и литые поверхности. Когда рельеф усложняется глубокими полостями, тонкими рёбрами или отверстиями малого диаметра, оператор переключается на одиночную лазерную линию — она проникает туда, где веер из крестов даёт переотражения. Режим пяти параллельных линий ускоряет проход по плоским протяжённым участкам. Синий лазер второго класса безопасности меньше чувствителен к окружающему освещению, чем красный, и безопасен для глаз при штатной работе. Две камеры разрешением 1,3 Мп обеспечивают стабильное распознавание маркеров и аккуратную сшивку кадров на протяжённых объектах, а общий темп работы не падает даже на сложной геометрии.

PolyWorks из комплекта поставки

Главная особенность 3DSHandy-7XBS — поддержка InnovMetric PolyWorks, фактического стандарта метрологического софта в авиастроении и машиностроении. Данные сразу попадают в профессиональную среду: выравнивание по CAD, карты отклонений, размеры, сечения и отчёты — без конвертаций и промежуточных форматов. Экспорт доступен в ASC, STL, OBJ, PLY, TXT и XYZ, поэтому полигональные модели легко передаются в инженерные пакеты и слайсеры. Для конструкторских бюро и исследовательских коллективов, где важна преемственность методик измерений, связка «сканер + PolyWorks» закрывает и оцифровку, и контроль в одной программе. Типовые сценарии выбора оборудования для научных организаций мы разбираем в статье о 3D-сканере для НИИ и КБ.

Характеристики SHDM 3DSHandy-7XBS

Заводские параметры прибора сведены в таблицу.

Скромные требования и жёсткие условия работы

Для работы достаточно компьютера с видеокартой NVIDIA с 2 ГБ памяти и 8 ГБ оперативной памяти — заметно скромнее, чем требуют современные гибридные системы. Диапазон рабочих температур от −20 до 40 °C и допустимая влажность до 90% позволяют работать в неотапливаемых цехах и на монтаже. Питание и передача данных идут по одному кабелю USB 3.0; поворотный стол не поддерживается, поэтому мелкие детали обходятся вручную или на подставке. Габариты 122×77×294 мм и вес 0,85 кг превращают сканер в карманный инструмент выездного инженера: прибор перевозится в штатном кейсе вместе с ноутбуком, а подготовка к сессии занимает считаные минуты. Мы поставляем оборудование под заказ и сами ведём сервисное сопровождение — от калибровки до ремонта оптики.

Где применяется 3DSHandy-7XBS

Типовые заказчики прибора — ремонтные предприятия, инструментальные цеха и сервисные службы, которым нужно быстро получать фактическую геометрию изношенных деталей для восстановления по месту. Сканер используют при обмере трубопроводов и металлоконструкций, оцифровке оснастки, документировании аварийных участков и контроле геометрии сварных швов. Благодаря работе с PolyWorks данные сразу встраиваются в отчёты по контролю и в системы управления качеством предприятия. Прибор выручает и в образовании: студенты осваивают метрологическую методику на промышленном программном обеспечении, а не на упрощённых интерфейсах учебных моделей. Компактность позволяет включать сканер в мобильные комплексы проверки оборудования — вместе с ноутбуком он умещается в один транспортировочный кейс и не требует отдельного багажника.

Частые вопросы о SHDM 3DSHandy-7XBS

Какая у сканера реальная точность?
Заявлен диапазон 0,03–0,1 мм в зависимости от режима: одиночная линия даёт максимум детализации, семь крестов — скорость. Фактическая погрешность зависит от состояния поверхности, траектории обхода и соблюдения методики измерений.

Почему PolyWorks — это преимущество?
Это профессиональная метрологическая платформа с выравниванием по CAD, картами отклонений и отчётами для заказчика. Сканеры этого класса обычно комплектуются упрощённым программным обеспечением, а здесь предлагается промышленный стандарт без доплат.

Какой компьютер нужен для работы?
Достаточно видеокарты NVIDIA с 2 ГБ памяти и 8 ГБ оперативной памяти. Подойдёт обычный рабочий ноутбук или офисный системный блок; мощная графическая станция для оцифровки и обработки не обязательна.

Работает ли прибор на холоде?
Да, диапазон рабочих температур — от −20 до 40 °C при влажности до 90%. Это позволяет сканировать в неотапливаемых цехах, на улице в межсезонье и в складских помещениях без потери стабильности данных.

Как сканировать блестящие детали?
Зеркальные и полупрозрачные участки обрабатываются матирующим спреем перед съёмкой. Матовые металлические и окрашенные поверхности читаются синим лазером без какой-либо предварительной подготовки.

Поддерживается ли поворотный стол?
Нет, автоматический поворотный стол не поддерживается. Обход мелких деталей выполняется вручную — именно для этого сканер сделан лёгким, компактным и сбалансированным.

Когда задачи вырастут до аттестованной метрологии, посмотрите на FreeScan UE PRO и материал об оборудовании для контроля качества. Каталог с актуальными ценами — https://luwam.ru/shop/3d-skanery/ , сервис и ремонт — https://luwam.ru/garantiya-i-remont/ .
