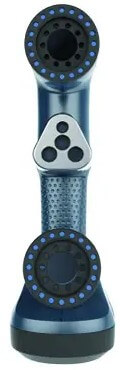

SHDM 3DSHandy-3XB — ручной лазерный сканер

SHDM 3DSHandy-3XB — лёгкий ручной лазерный 3D-сканер весом 0,6 кг для оцифровки деталей, оснастки и небольших сборочных единиц. Три синих лазерных креста, дополнительная одиночная линия и пять параллельных линий дают гибкость при работе с поверхностями разной сложности, точность сканирования составляет 0,03–0,1 мм, а скорость достигает 205 000 точек в секунду. Прибор подключается по USB 3.0 к обычному компьютеру с 8 ГБ оперативной памяти и работает под Windows. Это нишевое доступное решение для мастерских и производств, где нужен мобильный сканер без избыточной цены. Корпус размером 193×63×53 мм убирается в компактный кейс, поэтому прибор удобно возить на объекты.

Три лазерных креста: как устроено сканирование

Оптическая головка 3DSHandy-3XB проецирует на объект три синих лазерных креста — перекрестные линии хорошо читаются на кромках, скруглениях и переходах поверхностей, где обычная линия «смазывается». Для протяжённых плоских участков включаются пять параллельных линий, для узких пазов и отверстий — одиночная линия. Две камеры разрешением 1,3 Мп синхронно фиксируют проецируемый рисунок, а программное обеспечение пересчитывает кадры в облако точек. Зона сканирования составляет 225×250 мм на рабочем расстоянии 300 мм. Лазер второго класса безопасен для глаз, а диапазон рабочих температур от -20 до 40 °C и влажность до 90 % позволяют работать в цехе. Схемы подсветки переключаются программно, поэтому смена режима занимает секунды и не требует перекалибровки. Ход сканирования виден на экране в реальном времени.

Задачи компактного лазерного сканера

3DSHandy-3XB уместен там, где нужен контроль геометрии небольших и средних деталей: входной контроль комплектующих, оцифровка образцов для последующего моделирования, документация состояния оснастки, фиксация формы художественных и реставрационных изделий. Ручной формат позволяет обойти объект со всех сторон, не переставляя его на столе, и добраться до труднодоступных участков крупной сборки. Результат выгружается в форматы asc, stl, obj, ply, txt и xyz — файл открывается в CAD-системах, программах печати и аналитических пакетах. Для метрологически строгих задач с протоколами измерений стоит присмотреться к сканерам более высокого класса, о чём мы честно предупреждаем при консультации. Компактность открывает доступ к объектам, которые невозможно переместить к стационарной установке: элементам конструкций и крупным сборочным узлам.

Технические характеристики SHDM 3DSHandy-3XB

Заводские параметры модели сведены в таблицу и подтверждаются при поставке оборудования.

Работа с PolyWorks и экспорт данных

Сканер совместим с программным обеспечением InnovMetric PolyWorks — отраслевым стандартом обработки облаков точек и контроля геометрии. В PolyWorks выполняются сшивка кадров, выравнивание по базовым элементам, сравнение с эталонной моделью и формирование карт отклонений. Для работы достаточно компьютера с видеокартой NVIDIA с 2 ГБ памяти и 8 ГБ оперативной памяти под управлением Windows — специальная станция не нужна. Облака точек сохраняются в открытых форматах, поэтому данные при необходимости переносятся и в другие пакеты: Geomagic, Inventor, инженерные калькуляторы и программы для 3D-печати. Наш инженер покажет типовой маршрут от первого кадра до готовой полигональной модели и ответит на вопросы операторов.

Условия поставки и сервиса

SHDM — нишевый доступный бренд: поставка под заказ, сервис наш. Мы поможем с запуском, настройкой ракурсов и обновлениями, а также подскажем методики сканирования сложных поверхностей — тёмных, блестящих или тонкостенных. Если окажется, что задачи выходят за пределы возможностей прибора, честно предложим альтернативу: FreeScan UE PRO для точной метрологии или Revopoint MIRACO для предметной оцифровки. Такой подбор под реальную задачу избавляет от переплаты за неиспользуемые возможности. Также подскажем аксессуары: кейс, штатив и маркеры для объектов с малым количеством геометрических особенностей.

Частые вопросы

Какая точность у SHDM 3DSHandy-3XB?
Заявленная точность сканирования — 0,03–0,1 мм в зависимости от режима, поверхности и расстояния. Для повышения качества применяются тонкие режимы с одиночной линией.

Можно ли сканировать крупные объекты?
Да, за счёт последовательных проходов: зона одного кадра 225×250 мм, а кадры автоматически сшиваются в общую модель при перемещении сканера вокруг объекта, поэтому габариты ограничены только временем сканирования.

Снимает ли сканер цвет и текстуры?
Модель ориентирована на геометрию: цветные текстуры не являются её сильной стороной. Если цвет критичен, рекомендуем Revopoint MIRACO с полноценной цветной съёмкой и беспроводным режимом работы.

Какой компьютер нужен для работы?
Достаточно ПК под Windows с 8 ГБ оперативной памяти и видеокартой NVIDIA с 2 ГБ видеопамяти. Подключение сканера выполняется через USB 3.0.

С каким ПО совместим сканер?
Основной пакет — InnovMetric PolyWorks. Результаты экспортируются в asc, stl, obj, ply, txt и xyz, поэтому данные открываются и в других CAD- и CAE-системах. Обмен файлами не требует дополнительных конвертеров.

Как заказать и кто выполняет сервис?
3DSHandy-3XB поставляется под заказ. Сервисное сопровождение, помощь с настройкой и обучением операторов берут на себя специалисты LUWAM.
