SHDM 3Dscan SX

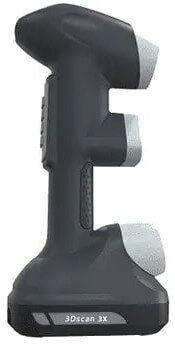

SHDM 3Dscan SX — компактный ручной 3D-сканер лазерного типа для оцифровки деталей непосредственно в производстве. Семь лазерных крестов и дополнительный луч дают плотное поле точек, а две камеры фиксируют до 480 000 точек в секунду. Точность измерений составляет от 0,02 до 0,06 мм в зависимости от режима и состояния поверхности. Прибор весит всего 830 граммов, подключается по USB 3.0 и работает в диапазоне от −20 до 40 °C — это редкая для ручных сканеров возможность, позволяющая работать в неотапливаемом цеху или на открытой площадке. Модель рассчитана на задачи контроля, обратного инжиниринга и оцифровки там, где важны простота, живучесть и доступная цена, а не лабораторный протокол измерений с длинной аттестацией.

Область применения

3Dscan SX применяют на машиностроительных и ремонтных предприятиях для обмера деталей, изготовления запасных частей по образцу, контроля геометрии после сварки и правки, а также в образовательных проектах и небольших инженерных лабораториях. Зона сканирования 275 × 250 мм с рабочим расстоянием 300 мм удобна для деталей настольного габарита: фланцев, корпусов, элементов оснастки, фитингов. Отдельный сценарий — оцифровка элементов коммуникаций и оборудования на выезде: компактная головка проходит туда, куда не поставить настольную систему. Результат сохраняется в форматах ASC, STL, OBJ, PLY, TXT или XYZ и открывается в любом CAD- или CAE-пакете. Лазер второго класса безопасен для глаз при штатной работе, поэтому специальных условий для оператора не требуется. Для старта достаточно рабочего места под управлением Windows с видеокартой на 2 ГБ памяти и 8 ГБ оперативной памяти — подойдёт обычный цеховой компьютер.

Семь лазерных крестов: как это работает

Классическая лазерная схема с линиями хорошо показывает себя на вытянутых объектах, а кресты добавляют информации на плоскостях и скруглениях: пересекающиеся лучи дают точки с двух направлений сразу. Дополнительный одиночный луч предназначен для узких пазов, отверстий и кромок, где широкое поле избыточно. Две камеры разрешением 1,3 Мп триангулируют отражения, и контроллер собирает облако точек в реальном времени — оператор сразу видит на экране, какие участки уже сняты. На практике это выглядит так: деталь сначала снимают быстро в черновом режиме, а затем локально доделывают проблемные зоны. Диапазон рабочей температуры от −20 до 40 °C и допуск влажности 10–90% позволяют сканировать там, где приборы со структурированным подсветом обычно ограничены. Точность от 0,02 до 0,06 мм закрывает большинство цеховых задач: от обмера под ремонт до контроля формы. Перед работой выполняется быстрая калибровка по прилагаемой пластине.

Характеристики SHDM 3Dscan SX

Основные параметры прибора перечислены в таблице ниже.

Эксплуатация в цеху и совместимость с PolyWorks

Прибор рассчитан на жёсткие условия: корпус переносит пыль и вибрацию, а температурный диапазон допускает работу в холодных цехах и на открытых площадках. Сканер комплектуется собственным ПО для сбора данных и совместим с PolyWorks от InnovMetric — пакетом, распространённым в метрологических службах и службах качества предприятий. Системные требования скромные: Windows, видеокарта с 2 ГБ памяти и 8 ГБ оперативной памяти, поэтому под рабочее место подойдёт существующий компьютер. Габариты 310 × 147 × 80 мм и вес 0,83 кг позволяют работать одной рукой в течение смены, а прибор, ноутбук и кейс помещаются в багажник обычной машины. Мы поставляем SHDM 3Dscan SX под заказ, проверяем прибор перед отгрузкой, обучаем персонал и ведём сервисное сопровождение своими силами. По сравнению с метрологическими флагманами решение проще, но большинство цеховых задач оно закрывает полностью.

Частые вопросы

Какие поверхности сканирует 3Dscan SX?
Металл, пластик, керамику, окрашенные детали. Блестящие и прозрачные участки предварительно матируют — это стандартное требование для лазерной триангуляции.

Можно ли работать на холоде?
Да, рабочий диапазон составляет от −20 до 40 °C при влажности 10–90%. Это редкая для ручных сканеров возможность и одно из главных преимуществ модели.

Какое программное обеспечение идёт в комплекте?
Собственное ПО для сбора и обработки данных; результат экспортируется в ASC, STL, OBJ, PLY, TXT и XYZ, полностью совместим с PolyWorks и подходит для расчёта объёмов деталей.

Чем SX отличается от других моделей SHDM?
Модель 3DSS-MIRG4M-III работает по структурированному подсвету и выдаёт больше точек в секунду. SX легче, доступнее по цене и построен на лазерной схеме с крестами.

Подойдёт ли прибор для контроля качества?
Для цехового контроля и допускового анализа — да. Для лабораторной метрологии с оформлением протоколов лучше подходит FreeScan UE PRO.

Как купить SHDM 3Dscan SX?
Оформите заявку на сайте или позвоните нам: привезём сканер под заказ, поможем с настройкой, обучим оператора и возьмём обслуживание на себя.
