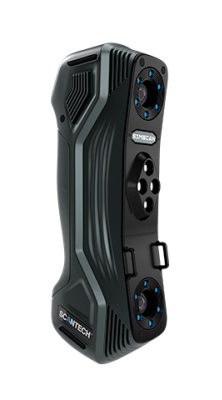

ScanTech SimScan 30 — метрологический сканер

ScanTech SimScan 30 — сверхкомпактный ручной лазерный 3D-сканер метрологического класса. При весе 570 граммов и размерах 203×80×44 мм прибор выдаёт точность до 20 мкм и объёмную точность 0,02 мм + 0,035 мм/м, снимая до 2 020 000 измерений в секунду. Это карманный инструмент для контроля качества, реверс-инжиниринга и оцифровки в стеснённых условиях: салонов автомобилей, кабины станка, внутренних объёмов корпусов и ёмкостей. Синие лазерные источники работают в нескольких режимах — быстрые кресты для больших поверхностей, параллельные линии для точного рельефа и отдельная линия для глубоких отверстий. ScanTech поставляется под заказ, сервисное сопровождение в России выполняет LUWAM.

Метрология, которая помещается в ладонь

Главный инженерный трюк SimScan 30 — измерительная схема метрологического уровня, упакованная в корпус размером с крупный смартфон. Вес 570 граммов означает, что оператор часами работает без усталости и добирается до участков, недоступных полноразмерным сканерам: полости оснастки, узлы в сборе, внутренние поверхности ёмкостей. Точность одиночного кадра — 20 мкм, разрешение — 0,025 мм, а объёмная точность 0,02 мм + 0,035 мм/м сохраняется на протяжённых объектах за счёт сшивки по маркерам. Зона сканирования 410×400 мм покрывает за один проход заметную площадь, поэтому даже крупные детали оцифровываются быстро. Лазер второго класса безопасен для глаз при кратковременном случайном попадании в луч; специальная защита не требуется, хотя намеренно направлять излучение в глаза, разумеется, нельзя.

Лазерные режимы под любую поверхность

Быстрый режим использует 11 синих лазерных крестов и предназначен для чернового покрытия больших площадей. Высокоточный режим из 7 параллельных линий снимает сложный рельеф: скругления, фаски, тонкие стенки, гравировки. Для глубоких отверстий и пазов предусмотрена отдельная лазерная линия, которая заходит туда, куда не добираются кресты и линии. Синий лазер стабильно работает по тёмным и умеренно блестящим металлам; зеркальные и прозрачные поверхности перед съёмкой матируются. Скорость 2 020 000 измерений в секунду — уровень полноценных производственных систем, при этом вся оптика размещена в корпусе весом меньше бутылки воды. Текстуры и цвета SimScan 30 не записывает: это чисто геометрический прибор для инженерных задач.

Контроль качества и реверс-инжиниринг

По охвату задач SimScan 30 конкурирует с полноразмерными метрологическими сканерами: контроль размеров деталей и оснастки, анализ износа и деформаций после сварки и термообработки, реверс запчастей, документирование состояния оборудования перед ремонтом. Мобильность меняет сам процесс — сканер привозят к детали, а не деталь к сканеру. Как строить такие процессы, мы разбираем в материале про 3D-сканирование для контроля качества и в статье о выборе сканера для НИИ и КБ. Если производственным задачам нужна максимальная производительность и стабильная работа на крупных объектах, посмотрите полноразмерный Shining 3D FreeScan UE PRO: компактный SimScan 30 удобнее как мобильный инструмент или основное решение для выездной работы.

Комплект и условия покупки

Сканер подключается по USB 3.0 и работает под Windows; данные сохраняются в STL, PLY, OBJ, ASC, IGS и другие форматы. Транспортировочная упаковка имеет габариты 300×200×150 мм при весе брутто 2,5 кг — комплект помещается в обычную сумку и ездит с инженером на любые объекты. Поворотный стол не поддерживается: прибор задуман как ручной, сшивка кадров идёт по маркерам. ScanTech не находится под санкциями, поэтому мы поставляем SimScan 30 под заказ с предсказуемыми сроками и полностью сопровождаем его в России: диагностика, калибровка, обновления и ремонт выполняются нашими инженерами. Для гибридных задач, где нужны и геометрия, и цвет, дополнительно рассмотрите EinScan HX2 — он тяжелее, но снимает текстуру.

Характеристики ScanTech SimScan 30

Основные технические параметры модели приведены в таблице по данным производителя.

Частые вопросы

Для каких задач подходит SimScan 30?
Контроль качества деталей и оснастки, реверс-инжиниринг, оцифровка в труднодоступных местах: салоны автомобилей, полости корпусов, узлы в сборе. Главное ограничение — прибор не снимает цвет и текстуру.

Безопасен ли лазер для оператора?
Да, используется лазер второго класса, безопасный для глаз при кратковременном случайном попадании. Целенаправленно смотреть в излучение нельзя.

Сколько весит сканер и какие у него габариты?
570 граммов при размерах 203×80×44 мм — один из самых компактных метрологических сканеров на рынке. Рука не устаёт даже при многочасовой работе.

Сканирует ли прибор чёрные и блестящие металлы?
Да, синий лазер рассчитан на тёмные и умеренно блестящие поверхности. Зеркальные и прозрачные участки предварительно матируют спреем.

Чем обрабатывать облака точек?
Данные выгружаются в STL, PLY, OBJ, IGS и другие форматы, поэтому подойдет любой инспекционный пакет. Доступные альтернативы GOM Inspect мы разобрали в статье о замене GOM Inspect.

Как заказать и кто обслуживает сканер?
ScanTech не под санкциями: поставка под заказ, сроки прозрачные. Сервис, калибровку и ремонт выполняет LUWAM, условия — на странице гарантии и ремонта.
