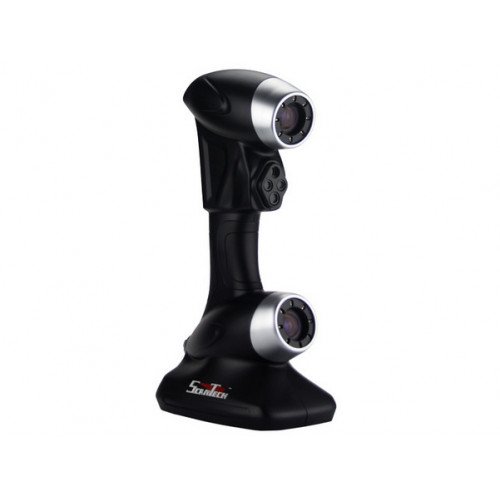

ScanTech PRINCE775 — лазерный 3D-сканер

ScanTech PRINCE775 — ручной лазерный 3D-сканер с двумя рабочими режимами, который одинаково уверенно снимает крупные детали и мелкий рельеф. Точность достигает 30 мкм, зона сканирования — 200×250 мм в дальнем режиме и 200×200 мм в ближнем, скорость — до 480 000 измерений в секунду при 60 кадрах в секунду. В режиме дальнего сканирования работают семь красных лазерных крестов и дополнительная линия, в ближнем — пять параллельных синих линий со скоростью 120 кадров в секунду. Сканер весит 0,95 кг, подключается по Gigabit LAN и создан для производственных условий. ScanTech — китайский бренд: поставка под заказ, сервисное сопровождение наше, санкционных ограничений нет.

Два режима: красные кресты для объёма, синие линии для деталей

Главная особенность PRINCE775 — гибридная оптическая схема с переключаемыми режимами. Дальний режим использует семь красных перекрёстных лазеров и одну дополнительную линию: с рабочего расстояния 300 мм сканер охватывает зону 200×250 мм и снимает до 480 000 измерений в секунду — это темп для быстрой оцифровки корпусных деталей, оснастки и панелей. Ближний режим активирует пять параллельных синих лазерных линий с рабочего расстояния 150 мм и частотой 120 кадров в секунду: синий свет стабильнее на тёмных и блестящих поверхностях, а высокая частота кадров фиксирует мелкий рельеф без разрывов сетки. Переключение режимов выполняется в программе под конкретный участок детали. Две камеры обеспечивают устойчивую триангуляцию, а разрешение получаемой геометрии достаточно для контроля размеров и реверса деталей машин. Поворотный стол в этой модели не поддерживается — позиционирование выполняется в руке оператора.

Применение: производство, ремонт, обратный инжиниринг

PRINCE775 покупают там, где один прибор должен закрывать и черновую оцифровку, и точную доработку локальных участков. На машиностроительных предприятиях им снимают корпусные детали, фланцы, патрубки и посадочные места для последующего контроля размеров и изготовления запасных частей по месту. В ремонтных мастерских сканер оцифровывает изношенные элементы для восстановления геометрии наплавкой или печатью. Отдельное преимущество для ремонтных служб — возможность работать прямо на объекте, не демонтируя деталь. Сервисные службы оценивают деформации после аварий и коррозионные потери металла. Лазерная подсветка справляется с деталями, на которых структурированный белый свет даёт сбои: тёмное литьё, шлифованный металл, частично глянцевые покрытия — при необходимости поверхность всё же матируют. Подключение по Gigabit LAN обеспечивает стабильную передачу больших потоков данных без просадок, характерных для перегруженных USB-шин. Экспорт доступен в STL, PLY, OBJ, ASC, IGS и другие форматы под CAD и печать.

Характеристики ScanTech PRINCE775

Параметры обоих режимов сведены в таблицу по данным производителя. Для проверки на ваших деталях — особенно на металле и тёмных поверхностях — проведём тестовое сканирование по запросу.

Поставка, сервис и альтернативы

Мы поставляем PRINCE775 под заказ с полным сервисным сопровождением: пусконаладка, обучение, калибровка и ремонт — на нашей стороне, без зависимости от зарубежных представительств. По классу задач прибор конкурирует с Shining 3D EinScan HX2 — гибридным сканером с лазерным и светодиодным источниками, а для задач строгой метрологии рекомендуем Shining 3D FreeScan UE PRO. Про построение контроля размеров на производстве читайте на странице 3D-сканирования для контроля качества, про анализ данных — в обзоре альтернатив GOM Inspect.

Частые вопросы

Сканер справляется с металлом и тёмными поверхностями?
Да, в ближнем режиме пять синих лазерных линий стабильны на тёмном и блестящем металле; сильно зеркальные участки перед сканированием матируют. Для зеркальных поверхностей используется матирующий спрей, который после сеанса смывается.

Когда какой режим использовать?
Дальний режим R с семью красными крестами — для быстрой оцифровки крупных участков с 300 мм. Ближний B с синими линиями — для мелкого рельефа и сложных поверхностей со 150 мм. Переключение занимает секунды и не требует перенастройки оборудования.

Какая точность у PRINCE775?
До 30 мкм по данным производителя — уровень, достаточный для контроля размеров и реверс-инжиниринга деталей машин. Перед контрольными измерениями сканер прогревают несколько минут — так показания стабильнее.

Почему подключение по Gigabit LAN, а не по USB?
Такой интерфейс стабильно передаёт поток до 480 000 измерений в секунду без потерь кадров — это важно на производстве. Плюс кабель удобно прокладывать по стойке стационарного поста.

Поддерживается ли поворотный стол?
Нет, в этой модели поворотный стол не поддерживается: сканирование выполняется вручную вокруг объекта.

Сканер снимает цвет?
Нет, PRINCE775 оцифровывает только геометрию. Если нужны цветные текстуры, посмотрите Revopoint MIRACO или EinScan HX2.

Расскажите о своих деталях и задачах — подберём режим работы, проверим поверхности тестовым сканированием и рассчитаем комплект поставки. Дополнительные материалы: выбор сканера для обратного инжиниринга и демонстрации в Москве. Полный каталог — https://luwam.ru/shop/3d-skanery/ .
