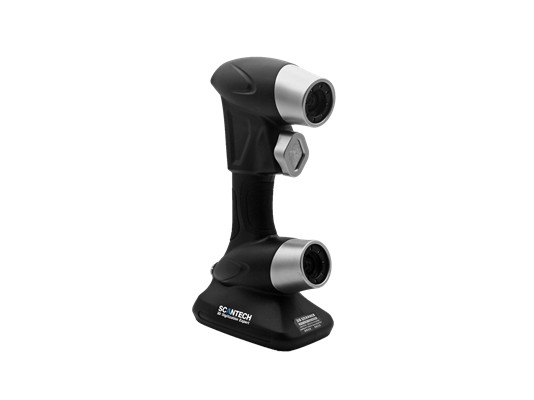

ScanTech HSCAN771 — лазерный 3D-сканер

ScanTech HSCAN771 — ручной лазерный 3D-сканер для инженерных задач: точность до 30 мкм, скорость 480 000 измерений в секунду и вес менее килограмма. В голове прибора работают семь перекрещивающихся красных лазеров и дополнительная лазерная линия — за счёт перекрещивания лучей сканер уверенно читает выемки, углубления и грани, которые однолучевым приборам недоступны. HSCAN771 закрывает реверс-инжиниринг, контроль размеров и оцифровку деталей в цеху, в лаборатории или в выездных условиях — нужен только ноутбук и кабель. ScanTech не входит в санкционные списки: поставляем сканер под заказ и обеспечиваем сервисное сопровождение своими силами. Если нужна метрология уровня контрольно-измерительных лабораторий с полным пакетом документов, сравните модель с FreeScan UE PRO. Обо всём по порядку.

Семь лазеров и высокая детализация

Главное в HSCAN771 — оптическая схема. Семь перекрещивающихся красных лазерных линий плюс одна дополнительная линия позволяют захватывать сложную геометрию: полости, кромки, переходы между гранями. Две камеры синхронно фиксируют отражения, и на выходе получается плотное облако точек — до 480 000 измерений в секунду. Зона сканирования 275×250 мм при рабочем расстоянии 300 мм удерживает объект в кадре и не заставляет «водить» сканером слишком близко. Точность до 30 мкм — это уровень, достаточный для контроля механообработки, оцифровки точных деталей и задания размеров при восстановлении изношенных узлов. Как и любой лазерный прибор, HSCAN771 фиксирует геометрию без цвета; текстура и расцветка не записываются. Для прозрачных и зеркальных поверхностях по-прежнему требуется матирование, а вот матовые металлы и пластик читаются стабильно. Позиционирование — по геометрии или по мишеням, поэтому и свободные формы, и гладкие детали сшиваются корректно.

Где применяется

Типовые заказчики HSCAN771 — механические цеха, ремонтные службы, КБ и небольшие производства. Задачи стандартные: оцифровка деталей для последующего проектирования в CAD, реверс-инжиниринг агрегатов без документации, контроль размеров партий деталей, фиксация износа и повреждений перед восстановлением, подготовка моделей под 3D-печать. Сканер удобен там, где объект нельзя принести к стационарной системе: станок, оснастка, элемент конструкции. Для приёмочного контроля по допускам и отчётам вносим ясность: возможности прибора стоит сопоставить с вашими требованиями — наши инженеры делают такое сопоставление по чертежам бесплатно. Если оборудование выбирает научная организация, полезен наш разбор сканеров для НИИ и КБ: там про метрологические требования и обоснование закупки. И небольшая подсказка: по тем же характеристикам стоит глянуть EinScan HX2 — гибридный прибор с лазерным и светодиодным режимами.

Характеристики

Сводные параметры HSCAN771 — в таблице. Значения приведены по спецификации производителя; конфигурацию поставки и совместимое ПО подтверждаем при оформлении заказа.

Подключение и эксплуатация

HSCAN771 подключается к рабочей станции по Gigabit Ethernet — этого канала хватает для потока в полмиллиона измерений в секунду без просадок. Сканер работает под Windows, результаты выгружаются в STL, OBJ, PLY, XYZ и ASC, то есть напрямую совместимы с CAD и пакетами контроля. Поворотный стол не поддерживается — это осознанный формат ручного прибора: обходите объект сами или перекладываете деталь, точность от этого не страдает. Корпус размером 315×165×105 мм и вес 0,9 кг позволяют работать одной рукой и перевозить сканер в обычном кейсе: выездной контроль и оцифровка на объекте заказчика не проблема. В комплекте предусмотрено всё для старта, точный состав партии фиксируем в спецификации. По сервису: ScanTech поставляется под заказ без санкционных ограничений, гарантийное и постгарантийное обслуживание выполняет LUWAM — сроки и регламент смотрите на странице гарантии и ремонта. Обучение операторов проводим при поставке, чтобы команда начала сканировать в первый же день. Если планируете работу в неотапливаемых помещениях или на выездах, уточните условия эксплуатации: рекомендации по температуре и влажности прикладываем к коммерческому предложению вместе с методикой проверки точности на ваших деталях.

Частые вопросы

Как справляется с чёрными и блестящими поверхностями?
Матовые тёмные поверхности читаются штатно. Глянцевые и зеркальные участки перед сканированием матируются спреем — это стандартная практика для любого лазерного сканера.

Нужен ли поворотный стол?
По спецификации он не поддерживается: HSCAN771 рассчитан на ручной обход объекта. Это упрощает выездную работу и не снижает точность.

Какая точность на реальных деталях?
До 30 мкм по спецификации. Фактическая достоверность зависит от состояния калибровки и условий съёмки — при поставке проводим поверку базовых настроек и обучение.

Чем HSCAN771 отличается от PRINCE335?
У PRINCE335 два режима — красные и синие лазеры с разными зонами; HSCAN771 работает одной конфигурацией из семи лучей и развивает большую скорость захвата. Выбор зависит от типоразмера ваших деталей.

Есть ли ограничения из-за санкций?
Нет, ScanTech не под санкциями. Сканер поставляется под заказ, сервисное сопровождение полностью на нашей стороне.

Как подключается к компьютеру?
По Gigabit LAN: кабель выдерживает поток данных при 480 000 измерений в секунду. Подходит обычный ПК или ноутбук с соответствующим портом.

Полный список моделей с ценами — в каталоге https://luwam.ru/shop/3d-skanery/. Пришлите пару фотографий типовых деталей и описание задач: инженеры LUWAM сравнят HSCAN771 с аналогами, уточнят комплектацию и подготовят предложение с реальными сроками поставки.
