ScanLine EasyScan UE PRO

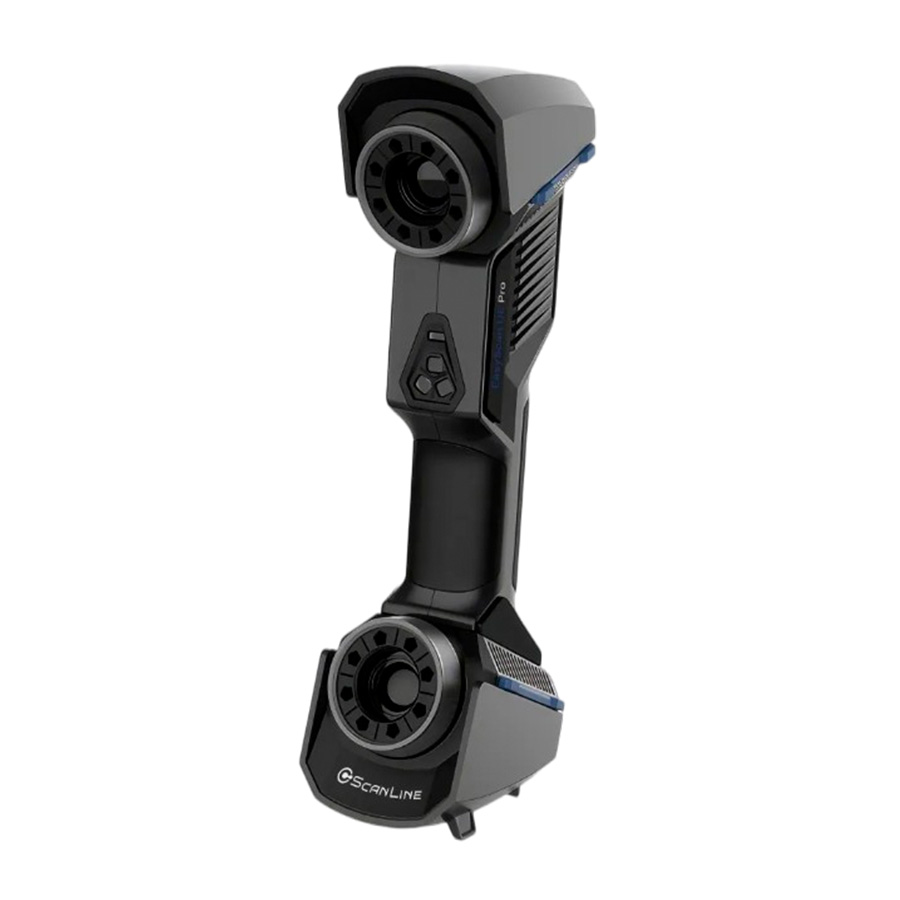

ScanLine EasyScan UE PRO — ручной лазерный 3D-сканер для метрологических измерений, контроля качества и обратного инжиниринга. Прибор работает по оптической схеме с 26 синими лазерными линиями и двумя камерами, снимает до 1 850 000 измерений в секунду и обеспечивает точность отдельных измерений 0,02 мм. Компактный корпус весом менее килограмма и подключение по USB 3.0 позволяют сканировать непосредственно в цехе, на складе или в метрологической лаборатории. Сканер уверенно справляется с металлом, пластиком и композитами, включая тёмные и глянцевые поверхности, а встроенная фотограмметрия повышает объёмную точность при оцифровке крупных деталей. Модель ориентирована на предприятия, которым нужен рабочий инструмент промышленного класса без избыточной переплаты за бренд.

Назначение и сферы применения

Основная ниша EasyScan UE PRO — производственный контроль и оцифровка геометрии. Сканер применяют для входного контроля закупаемых деталей, проверки сварных швов, штампованных панелей и литых корпусов, обмера трубопроводов и крупногабаритных конструкций, а также для обратного инжиниринга узлов, по которым не сохранилась конструкторская документация. Полученная полигональная модель экспортируется в OBJ, STL, ASC, PLY, P3 или 3MF и дальше используется в CAD, программах контроля или при подготовке к печати. Благодаря глубине резкости 170–680 мм и рабочему расстоянию 200–300 мм оператор снимает детали сложной формы, не перестраивая систему на каждом переходе. Зона охвата 600 × 550 мм за один кадр ускоряет работу на крупных объектах, а вес 0,84 кг снижает усталость при длинных сессиях. Типичные заказчики — машиностроительные заводы, ремонтные производства, кузовные мастерские и лаборатории метрологии.

Лазерная технология и режимы сканирования

В основе прибора — оптическая схема с синим лазерным подсветом: 26 основных линий плюс одна дополнительная для точной доводки. Синий лазер меньше рассеивается на тёмных и отражающих поверхностях, поэтому сканирование чёрного пластика, полированного металла или окрашенных кузовных панелей часто идёт без напыления матирующего состава. Предусмотрено три режима: Multiple Lines Scan для быстрой оцифровки больших площадей, Single Line Scan для узких вытянутых элементов и кромок, Fine Scan для участков, где нужны максимальная детализация и достоверная передача мелких элементов. Объёмная точность в стандартном режиме составляет 0,02 + 0,03 мм/м, а со встроенной фотограмметрией улучшается до 0,02 + 0,015 мм/м — это позволяет контролировать габаритные детали без накопления ошибки по длине. Лазер второго класса безопасен для глаз при штатной эксплуатации.

Характеристики ScanLine EasyScan UE PRO

Ключевые параметры прибора сведены в таблицу; значения соответствуют паспортным данным производителя и проверяются при подготовке к отгрузке заказчику.

Программное обеспечение и требования к рабочей станции

Сканер работает под управлением 64-разрядной Windows 10. Для комфортной работы рекомендуются процессор уровня Intel Core i7-8700, видеокарта NVIDIA GeForce RTX 3060 и выше и 32 ГБ оперативной памяти. Полученные данные открываются в профессиональном ПО: PolyWorks от InnovMetric, Geomagic от 3D Systems, пакетах Dassault Systemes, PTC, Siemens NX и Autodesk — полный перечень совместимых редакторов приведён в спецификации. Это значит, что EasyScan UE PRO встраивается в существующий производственный контур без замены лицензий и налаженных процессов. Отдельно стоит эргономика: при габаритах 298 × 103,5 × 74,5 мм и весе 0,84 кг сканер удобен в стеснённых условиях и легко перевозится между площадками. Поставку мы выполняем под заказ, а калибровку, обновления и ремонт берёт на себя наша сервисная служба.

Частые вопросы

Чем ScanLine EasyScan UE PRO отличается от Shining 3D FreeScan UE PRO?
Обе модели построены на близкой лазерной схеме с синими линиями и сопоставимыми паспортными характеристиками. FreeScan UE PRO — оригинальный прибор Shining 3D с официальной поддержкой производителя, EasyScan UE PRO интересен более доступной ценой. Сравнить модели поможет наш обзор FreeScan UE PRO.

Можно ли сканировать блестящие и чёрные поверхности?
Да, синий лазер хорошо работает на тёмном металле, окрашенных деталях и композитах. Для зеркальных участков может понадобиться лёгкое матирование, но в большинстве случаев подготовка не требуется.

Нужен ли сканеру поворотный стол?
Нет, прибор ручной и работает без поворотного стола: оператор обходит деталь самостоятельно, а положение кадров вычисляется программно по самим кадрам и маркерам.

Снимает ли EasyScan UE PRO текстуру и цвет?
Нет, оцифровывается только геометрия. Если для ваших задач важен цвет, посмотрите гибридные решения с комбинированными источниками подсветки, например EinScan HX2.

Какой компьютер нужен для работы?
Рекомендуем конфигурацию с процессором уровня Intel Core i7-8700, видеокартой NVIDIA GeForce RTX 3060 и выше, 32 ГБ оперативной памяти и 64-разрядной Windows 10.

Как купить сканер и кто его обслуживает?
Мы поставляем EasyScan UE PRO под заказ: оформите заявку, менеджер согласует цену, комплектацию и сроки доставки. Калибровку, обновления и ремонт выполняют наши специалисты.
